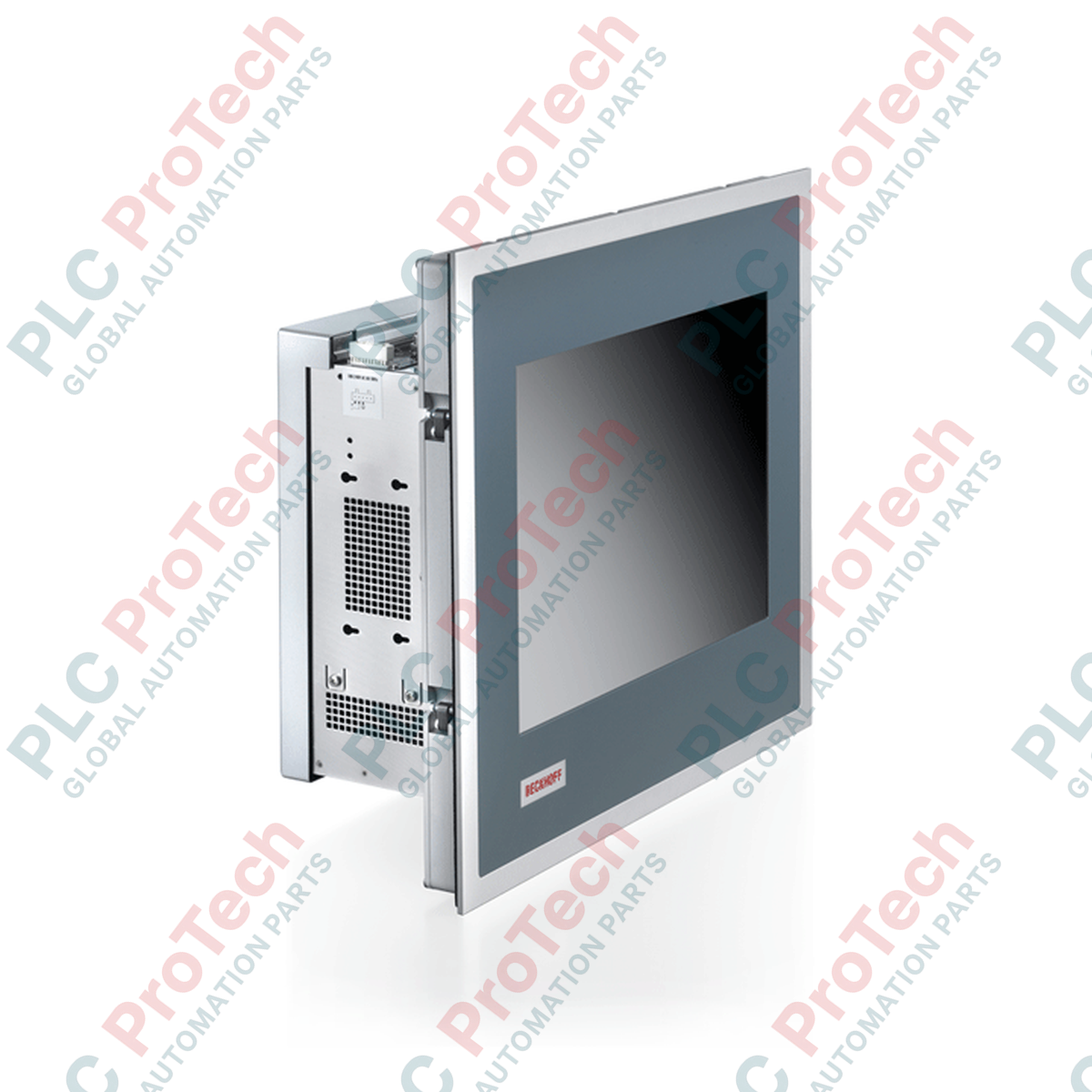

Beckhoff CP6532-0001-0080 PC con pannello integrato serie CP65xx

Descrizione

Progettato per un'integrazione perfetta negli armadi di controllo e nelle console operative delle macchine, il Beckhoff CP6532-0001-0080 è un panel PC industriale ad alte prestazioni dotato di display TFT a matrice attiva da 15 pollici. Questa robusta piattaforma hardware integra uno chassis ATX espandibile a 7 slot con un'interfaccia operatore ad alta resistenza, offrendo la capacità di elaborazione di una workstation di livello industriale direttamente sul fronte della macchina. Progettato per il funzionamento continuo in ambienti impegnativi, il sistema è dotato di meccanismi di montaggio senza utensili, due porte Gigabit Ethernet integrate e un elevato grado di protezione meccanica.

Caratteristiche

• Display industriale: display TFT da 15 pollici ad alto contrasto con risoluzione nativa di 1024 x 768 pixel.
• Chassis espandibile: alloggiamento ATX a 7 slot, che supporta fino a sette schede plug-in standard (lunghe fino a 190 mm) per espansioni hardware.
• Montaggio a pannello senza utensili: le leve di bloccaggio estraibili integrate consentono un'installazione rapida e sicura nei vani dei pannelli di controllo senza componenti sciolti.
• Protezione industriale dall'ingresso: il lato anteriore offre un grado di protezione IP65 contro l'ingresso di polvere e umidità, mentre l'alloggiamento posteriore è classificato IP20.
• Connettività versatile: due canali Ethernet 100/1000BASE-T indipendenti e integrati per percorsi di rete di controllo e IT separati.

Applicazioni

• Interfaccia uomo-macchina (HMI) ad alte prestazioni per linee di produzione complesse.
• PC centrale per armadi di controllo, destinato al controllo locale delle macchine e all'acquisizione dei dati di supervisione.
• Sistemi di visione artificiale integrati che richiedono l'espansione con schede frame grabber PCIe specializzate.
• Monitoraggio automatizzato dei processi negli impianti automobilistici, di imballaggio e di movimentazione dei materiali.

Specifiche tecniche

Collegamenti e interfacce

Informazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

La serie CP6532 condivide i principali fattori di forma strutturali con i Panel PC CP65xx precedenti. Tuttavia, durante la migrazione al CP6532-0001-0080 dalle varianti precedenti, è necessario considerare che i cambiamenti nell'architettura della scheda madre possono influire sui sistemi operativi legacy. In particolare, il controllo in tempo reale tramite TwinCAT richiede un rigoroso allineamento tra l'architettura della CPU e i driver Ethernet. Se si sostituisce un'unità che utilizza chipset Intel di terza o quarta generazione, sono necessari aggiornamenti verificati dei runtime TwinCAT 3 per supportare i meccanismi di allocazione dei thread e gestione degli interrupt del chipset moderno.

Errori applicativi e note di progettazione

Poiché il lato posteriore di questo Panel PC ha grado di protezione IP20 e ospita i percorsi di raffreddamento attivo per le schede madri ATX, il montaggio all'interno di un involucro completamente sigillato NEMA 4/IP66 può causare sacche termiche. Negli ambienti con temperatura ambiente superiore a 40 °C, assicurarsi che l'armadio di controllo disponga di climatizzazione attiva o circolazione forzata dell'aria, per mantenere l'aria in ingresso nel telaio del PC al di sotto della soglia massima di 55 °C. Inoltre, quando si utilizzano schede ad alta potenza inserite negli slot PCI/PCIe, assicurarsi che l'inviluppo di potenza totale non superi il limite di uscita dell'alimentatore integrato.

Suggerimenti per la messa in servizio e il cablaggio

Per proteggere la logica della scheda madre interna dai loop di massa e dai disturbi ad alta frequenza tipici degli azionamenti a frequenza variabile (VFD), collegare sempre a terra il telaio del pannello utilizzando il perno di terra dedicato sul retro dell'alloggiamento. Il cablaggio dei segnali per le interfacce Ethernet deve utilizzare cavi Cat6 a doppia schermatura con gusci metallici RJ45 collegati a terra. Quando si instradano i cavi verso le schede ATX, utilizzare i meccanismi di serraggio integrati per scaricare le sollecitazioni fisiche sugli slot della scheda, evitando così la microfratturazione dei contatti PCIe in condizioni di forti vibrazioni della macchina.
