Descrizione

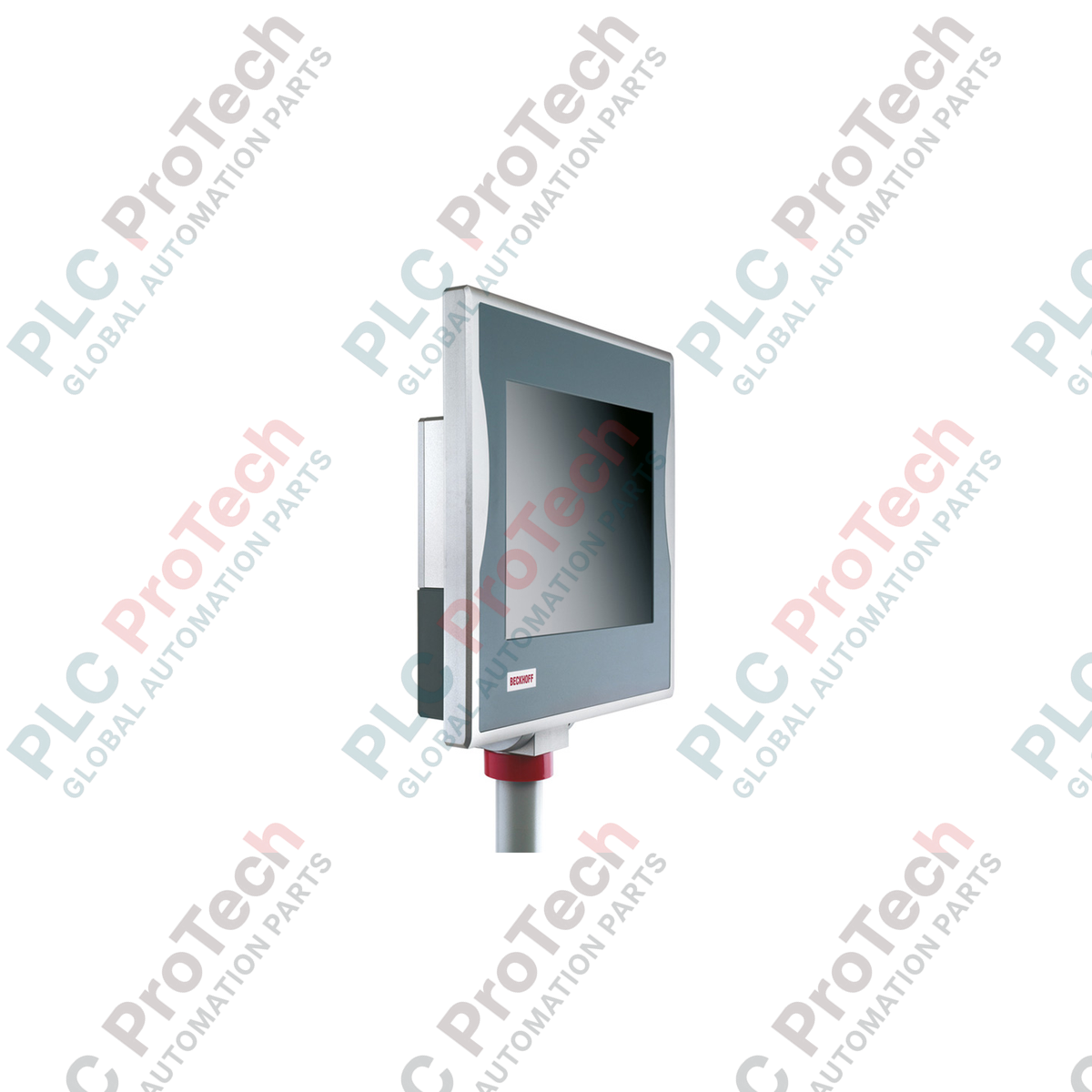

Il BECKHOFF CP7203-0021-0060 è un Panel PC Economy ad alte prestazioni progettato per l'installazione su braccio di supporto, che combina un pannello di controllo industriale per operatori con un motore PC integrato. Dotato di un display TFT da 19 pollici con una nitida risoluzione di 1280 x 1024, questa unità è progettata per offrire una visualizzazione robusta e potenza di elaborazione direttamente a livello macchina, senza richiedere un armadio di controllo separato.

Realizzato con un robusto involucro in alluminio con grado di protezione IP65, il dispositivo è ottimizzato per resistere agli ambienti di produzione più impegnativi. La gestione termica è affidata in modo efficiente a una struttura dissipatrice passiva tra il Control Panel e il PC aggiuntivo, supportata da una ventola interna di circolazione che assicura una distribuzione uniforme del calore su tutte le pareti dell'involucro. Ciò consente un funzionamento affidabile a temperature comprese tra 0 e 45 °C.

Il sistema dispone di un'area dedicata e protetta per il cablaggio, progettata per un massimo di sei connettori IP65, che consente di instradare in modo sicuro e ordinato i cavi Ethernet e di alimentazione. Grazie a un adattatore orientabile per braccio di supporto, compatibile con i sistemi a tubo standard da 48 mm, questo Panel PC offre un posizionamento flessibile e un'ergonomia ottimale per gli operatori sul piano di fabbrica.

Caratteristiche

• Display TFT da 19 pollici ad alta risoluzione (1280 x 1024 pixel) per una visualizzazione chiara da parte dell'operatore.
• Robusto involucro in alluminio completamente sigillato con grado di protezione IP65, per una protezione affidabile da polvere e umidità.
• Adattatore orientabile per braccio di supporto, compatibile con i sistemi a tubo da 48 mm di Rittal e Rolec.
• Design efficiente con raffreddamento passivo tramite una struttura dissipatrice specializzata e una ventola interna per la distribuzione dell'aria.
• Scheda madre industriale integrata da 3,5 pollici, compatibile con architetture di elaborazione Intel ad alte prestazioni.
• Camera protetta per i collegamenti dei cavi, con supporto per un massimo di sei connettori IP65.
• Alimentatore integrato da 24 V CC progettato per la stabilità della rete elettrica industriale.

Applicazioni

• Interfaccia uomo-macchina (HMI) a livello macchina e controllo di supervisione.
• Linee di produzione automatizzate che richiedono pannelli di controllo montati su bracci di supporto.
• Sistemi di movimentazione dei materiali, logistica e assemblaggio.
• Visualizzazione industriale in aree di produzione polverose, umide o adiacenti a zone di lavaggio.

Specifiche tecniche

Linee guida per l’installazione

1. Isolamento dell’alimentazione: assicurarsi che tutte le fonti di alimentazione in ingresso a 24 V CC siano completamente disalimentate prima di montare, configurare o collegare il dispositivo.
2. Montaggio: montare saldamente il PC su un sistema con braccio di montaggio per tubi compatibile da 48 mm. Verificare che l’adattatore girevole sia bloccato e regolato in base ai requisiti strutturali della configurazione di montaggio.
3. Circolazione dell’aria: mantenere almeno 20 cm (7,9 pollici) di spazio libero intorno alla struttura del dissipatore posteriore del PC, per consentire un raffreddamento convettivo sufficiente.
4. Cablaggio: instradare in sicurezza tutti i cavi di collegamento attraverso il tubo del braccio di montaggio e nell’area di cablaggio IP65 designata.
5. Tenuta ambientale: serrare saldamente il pannello di accesso dell’area di cablaggio e assicurarsi che tutte le porte di collegamento inutilizzate siano chiuse con tappi protettivi con grado di protezione IP65, per preservare la tenuta ambientale.

Raccomandazioni per la sostituzione

• Configurazione del backup: prima di sostituire un’unità CP7203 attiva, eseguire un backup completo del sistema operativo, dell’unità di archiviazione, delle configurazioni TwinCAT e delle licenze attive.
• Specifiche di compatibilità: assicurarsi che il modello PC sostitutivo corrisponda alla potenza di elaborazione, alla RAM e alla configurazione dei terminali dell’unità esistente, per evitare errori di incompatibilità tra runtime e software.
