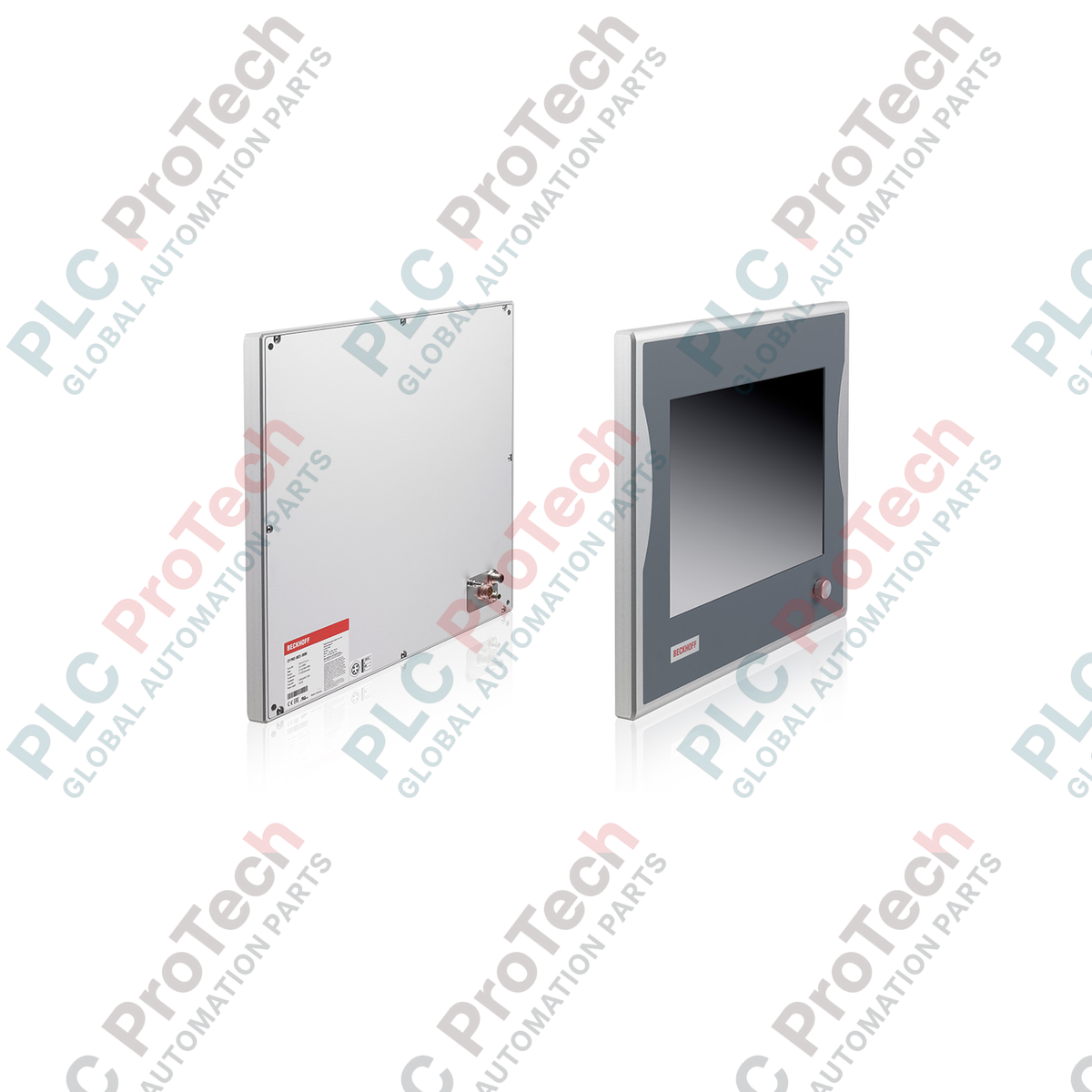

Beckhoff CP7921-0000-0000 Pannello di controllo con display da 12 pollici

Descrizione

Progettato per colmare il divario tra l'elaborazione industriale e una visualizzazione pulita per l'operatore, il Beckhoff CP7921-0000-0000 offre solide funzionalità di interfaccia direttamente a livello di campo. Questo pannello di controllo industriale salvaspazio presenta un display TFT da 12 pollici ad alta visibilità con risoluzione di 800 x 600, racchiuso in un robusto alloggiamento in alluminio. Operando come terminale visivo remoto, il pannello utilizza la tecnologia di connessione DVI-E e USB-E 2.0 integrata per trasmettere video non compresso e segnali USB ad alta velocità da un PC installato nell'armadio di controllo su distanze fino a 50 metri. La protezione IP65 completa garantisce la massima resistenza in ambienti industriali difficili, dove sono comuni l'esposizione a polvere, umidità e lavaggi leggeri.

Caratteristiche principali

• Display ad alta risoluzione: schermo TFT a matrice attiva da 12 pollici con risoluzione SVGA di 800 x 600 per una visualizzazione nitida della grafica industriale e dei dati diagnostici.
• Interfaccia DVI-E e USB-E 2.0: consente il trasferimento video senza perdita e la comunicazione USB 2.0 a 480 Mbit/s su cavi di lunga distanza fino a 50 m.
• Protezione IP65 per ogni condizione: alloggiamento in alluminio completamente sigillato con connessioni con grado di protezione IP65, che protegge l'elettronica interna da liquidi e contaminanti aerodispersi.
• Design meccanico robusto: configurazione di montaggio posteriore con quattro fori filettati M6, progettata per l'integrazione diretta con adattatori per bracci di supporto.
• Standard di alimentazione industriale: funziona con un ingresso standard da 24 V CC, compatibile con i normali ambienti di alimentazione degli armadi di controllo.

Applicazioni

• Linee di assemblaggio automobilistico che utilizzano PC industriali host remoti.
• Impianti per il confezionamento di alimenti e bevande che richiedono pannelli operatore con grado di protezione IP65, resistenti ai lavaggi.
• Stazioni di controllo per macchinari pesanti con configurazioni terminali su braccio orientabile.
• Camere bianche farmaceutiche che richiedono cornici in alluminio resistenti agli agenti chimici.

Specifiche tecniche

Connessioni e interfacce

Considerazioni tecniche empiriche

Modelli alternativi e compatibilità: Il CP7921-0000-0000 è un terminale di campo plug-and-play compatibile con qualsiasi Industrial PC Beckhoff, ad esempio delle serie C69xx o C66xx, dotato di interfacce DVI e USB standard. Poiché utilizza USB-E e DVI-E standard anziché schede trasmettitrici CP-Link 4 proprietarie, le migrazioni fisiche del sistema non richiedono aggiornamenti del PC interno.

Problemi applicativi e note progettuali: Il degrado del segnale sui collegamenti DVI-E e USB-E 2.0 può verificarsi se i cavi vengono instradati all’interno di canaline ad alta rumorosità insieme alle linee dei motori con VFD. Assicurare una separazione fisica di almeno 100 mm dai cavi ad alta tensione. Evitare di superare la specifica di 50 metri per il collegamento diretto, poiché possono verificarsi latenza e perdita di fotogrammi sul flusso video.

Suggerimenti per la messa in servizio e il cablaggio: Per prevenire cadute di tensione sui collegamenti lunghi, utilizzare un cavo di alimentazione dedicato a 24 V CC, di sezione elevata, collegato direttamente al pannello. Non collegare in cascata l’alimentazione a 24 V CC con blocchi di solenoidi ad alto assorbimento o componenti di commutazione induttivi, per proteggere il pannello dai picchi di tensione induttivi.

Linee guida per l’installazione
