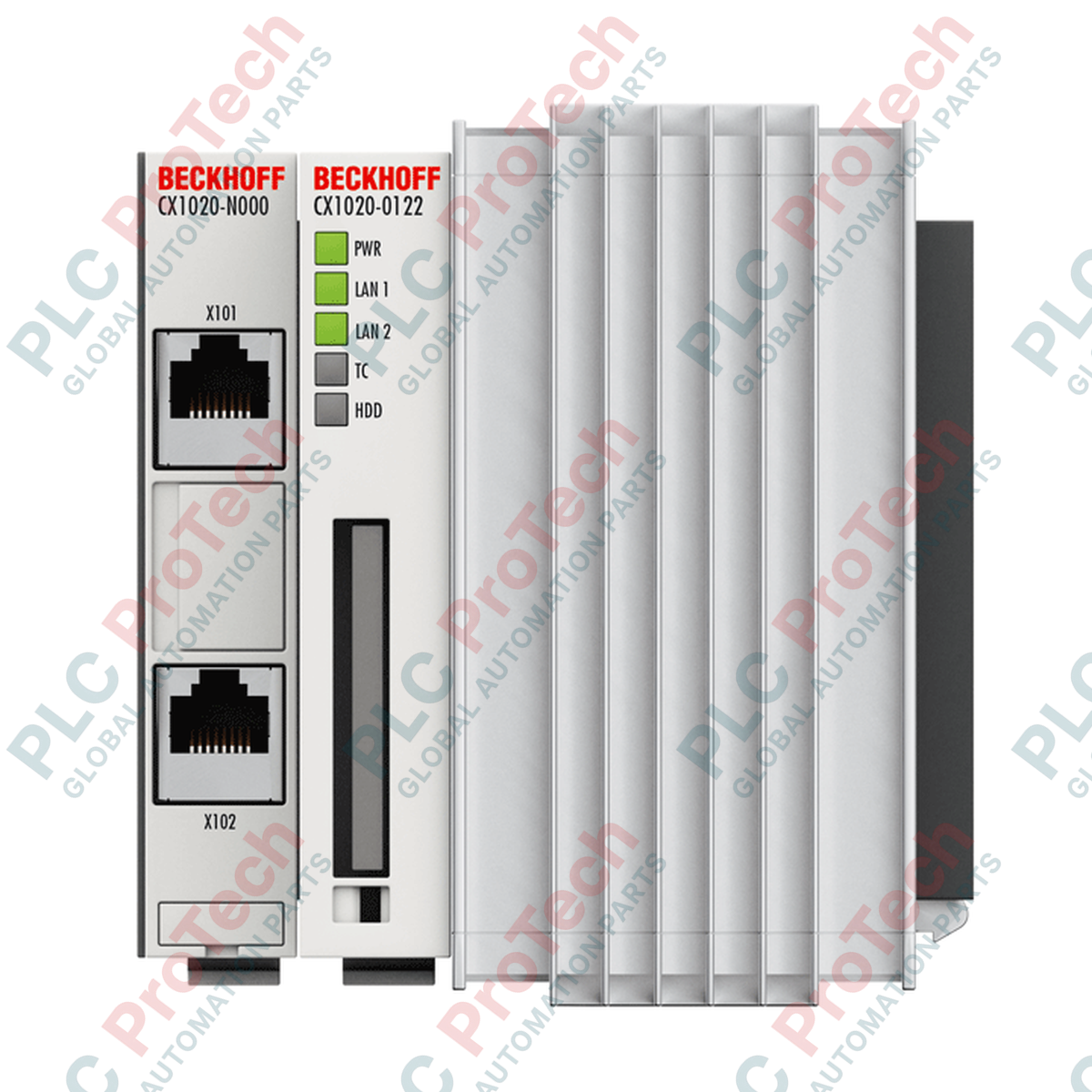

Modulo CPU per PC embedded BECKHOFF CX1020-0000

Descrizione

Il BECKHOFF CX1020-0000 è un modulo CPU ad alte prestazioni progettato per la serie CX Embedded PC modulare. Dotata di un processore Intel Celeron M ULV con frequenza di clock di 1 GHz, questa unità di elaborazione centrale offre una potenza di calcolo affidabile per attività impegnative di automazione industriale, controllo e visualizzazione. Funziona come motore di elaborazione centrale all'interno di uno stack CX modulare, facilitando il collegamento con alimentatori, interfacce di comunicazione e numerose configurazioni fieldbus.

La comunicazione di sistema e l'espansione I/O sono gestite tramite il bus di sistema ISA integrato a 16 bit, basato sullo standard PC/104. Il modulo è configurato con due porte Ethernet RJ45 collegate tramite uno switch di rete interno, consentendo un cablaggio efficiente con topologia a linea senza richiedere switch esterni aggiuntivi. La diagnostica del sistema è supportata da indicatori LED diretti che mostrano lo stato dell'alimentazione, della connettività alla rete locale, dello stato operativo di TwinCAT e dell'accesso alla memoria flash.

Caratteristiche

• Processore Intel Celeron M ULV con frequenza di clock ad alta efficienza di 1 GHz
• Bus di sistema ISA integrato a 16 bit (formato PC/104) per l'espansione modulare del sistema
• Due interfacce Ethernet RJ45 da 10/100 Mbit/s con switch interno integrato
• Slot Compact Flash di tipo I e II con meccanismo di espulsione manuale integrato per una facile sostituzione del supporto
• Orologio in tempo reale interno con batteria tampone per la conservazione della data e dell'ora di sistema
• LED diagnostici che indicano lo stato operativo dell'alimentazione, del collegamento/attività LAN, di TwinCAT e dell'accesso alla memoria flash

Applicazioni

• Unità di controllo centrali all'interno di sistemi di automazione di macchine di medie e grandi dimensioni
• Configurazioni di controllori logici programmabili (PLC) e controllo del movimento in ambienti runtime TwinCAT
• Architetture di controllo decentralizzate che richiedono il montaggio standard su guida DIN e la connettività fieldbus
• Nodi di rete Ethernet industriale che utilizzano un cablaggio con topologia a linea

Specifiche tecniche

Processore e memoria

Caratteristiche elettriche e di comunicazione

Caratteristiche meccaniche e ambientali

Collegamenti / Interfacce

Linee guida per l'installazione

1. Assicurarsi che l'alimentazione sia completamente scollegata e bloccata prima di iniziare le procedure di installazione o assemblaggio.
2. Montare il modulo CPU CX1020-0000 su una guida DIN da 35 mm (EN 60715) allineata orizzontalmente, all'interno di un involucro IP54 o di un altro involucro protettivo adatto all'applicazione.
3. Far scorrere lateralmente il modulo CPU lungo la guida DIN finché il connettore del bus di sistema PC/104 montato lateralmente non si innesta nel modulo di alimentazione CX1100-xxxx adiacente.
4. Fissare saldamente l'assemblaggio modulare alla guida DIN utilizzando le clip di bloccaggio integrate nell'alloggiamento.
5. Inserire una scheda di memoria Compact Flash compatibile e configurata nell'apposito slot prima di accendere il sistema.
6. Collegare cavi di rete standard di categoria alle due porte Ethernet RJ45, evitando piegature strette o tensioni meccaniche sui connettori.
7. Alimentare il sistema e monitorare i LED di stato diagnostico sul pannello anteriore per verificare il corretto avvio e l'inizializzazione del sistema.
