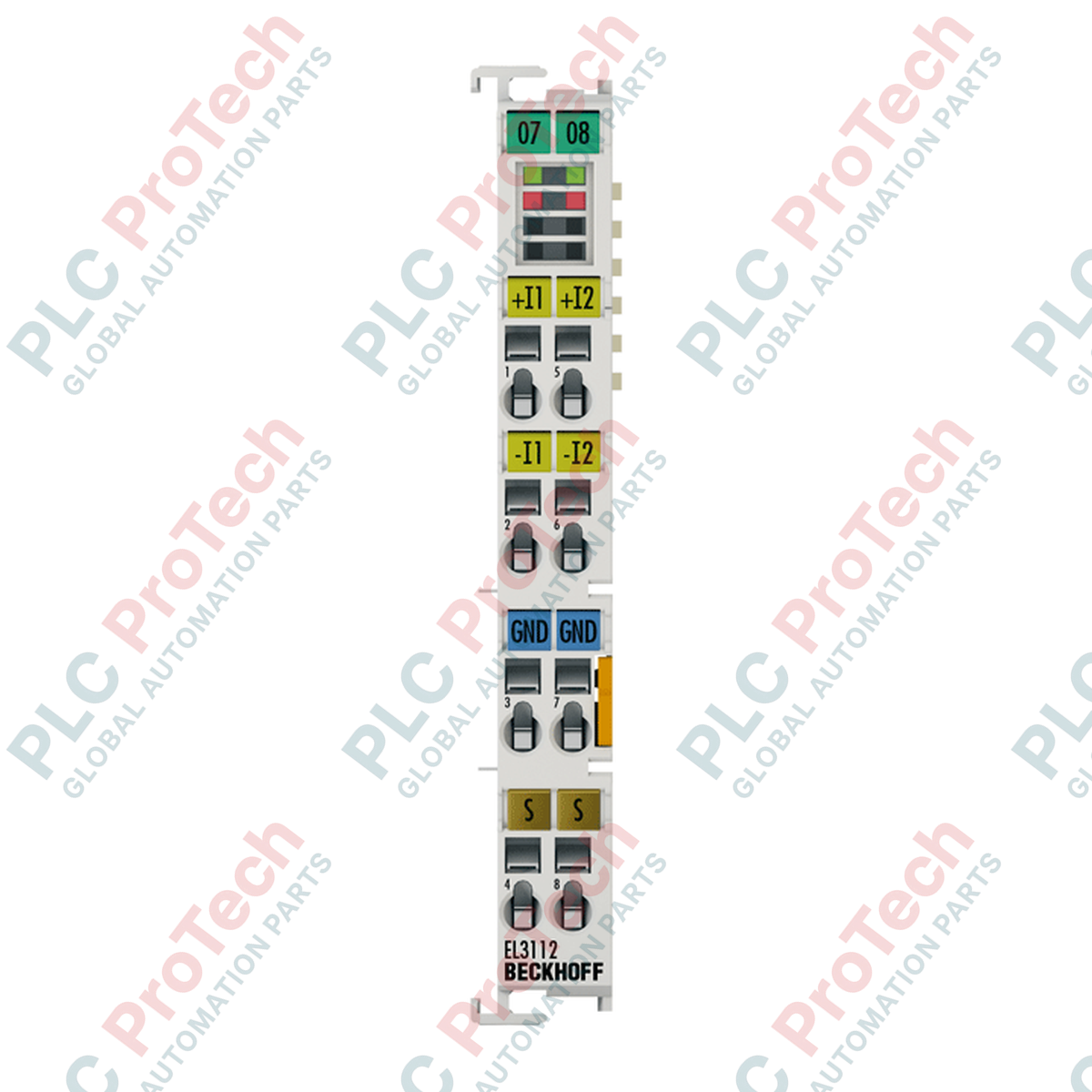

BECKHOFF EL3112 Terminale EtherCAT

Descrizione

BECKHOFF EL3112 è un terminale di ingresso analogico a 2 canali progettato per elaborare segnali di corrente standard nell'intervallo da 0 a 20 mA. Funziona con una risoluzione elevata di 16 bit, consentendo una conversione precisa del segnale e un feedback diagnostico dettagliato per i processi di automazione industriale. Grazie agli ingressi differenziali, questo terminale riduce al minimo il rumore di modo comune e garantisce l'integrità del segnale in ambienti elettricamente attivi.

Nell'ambito del sistema di terminali EtherCAT, BECKHOFF EL3112 si collega direttamente all'E-bus per l'alimentazione e la trasmissione dati ad alta velocità. Il design hardware integra la tecnologia Distributed Clocks (DC), consentendo il campionamento degli ingressi analogici con una precisione inferiore al microsecondo, sincronizzato sull'intera rete EtherCAT. Ciò rende il terminale adatto a circuiti di controllo rapidi e dinamici e ad attività di misurazione sincronizzate.

Oltre alla conversione precisa, il terminale supporta opzioni configurabili tramite software, tra cui filtri digitali attivabili (FIR/IIR) e il monitoraggio dei valori limite. L'alloggiamento compatto, installabile su guida DIN, include LED di stato per la segnalazione diagnostica attiva, garantendo un monitoraggio locale chiaro del funzionamento del terminale e della comunicazione di rete.

Caratteristiche

• 2 canali di ingresso analogico differenziale per circuiti di corrente da 0 a 20 mA.
• Conversione analogico-digitale ad alta risoluzione a 16 bit per un controllo preciso dei processi.
• Supporto dei Distributed Clocks (DC), che consente una sincronizzazione di rete altamente precisa.
• Filtri digitali interni configurabili (FIR e IIR) per eliminare i disturbi indesiderati del segnale.
• Completo isolamento elettrico di 500 V tra l'E-bus e i circuiti del segnale analogico.
• Alloggiamento compatto con larghezza di 12 mm, che massimizza l'efficienza dello spazio nel quadro.

Applicazioni

• Monitoraggio ad alta precisione di trasmettitori di corrente standard da 0 a 20 mA.
• Sistemi dinamici di retroazione a circuito chiuso per macchinari di assemblaggio e lavorazione.
• Sincronizzazione di macchine multiasse che richiede misurazioni analogiche sincronizzate.
• Reti industriali per il controllo dei processi e l'acquisizione dati distribuita.

Specifiche tecniche

Generale

Caratteristiche elettriche

EtherCAT e comunicazione

Caratteristiche meccaniche e ambientali

Linee guida per l'installazione

1. Assicurarsi che tutti gli alimentatori collegati al rack del PLC e ai dispositivi di campo siano disalimentati prima del montaggio o del cablaggio.
2. Montare il terminale su una guida DIN standard da 35 mm. Fissare il doppio slot e il collegamento a chiave con i terminali adiacenti per stabilire una connessione fisica ed elettrica solida.
3. Collegare le linee di ingresso della corrente differenziale ai contatti dedicati del terminale secondo le assegnazioni dei segnali. Assicurarsi che i cavi dei segnali analogici siano adeguatamente schermati per ridurre al minimo le interferenze elettriche.
4. Verificare che le superfici di contatto dell'E-bus siano pulite e completamente inserite nei moduli adiacenti.
5. Accendere il sistema e configurare i parametri del terminale, inclusi i filtri IIR/FIR e le impostazioni dei limiti, nel TwinCAT System Manager.

Consigli per la sostituzione

Quando si sostituisce un'unità esistente con una nuova BECKHOFF EL3112, eseguire sempre il backup della configurazione attiva del sistema TwinCAT. Annotare la mappatura corrente dell'immagine di processo e la configurazione del cablaggio prima della rimozione. Smontare il terminale esistente rilasciando il meccanismo di blocco, inserire l'unità sostitutiva sulla guida DIN, ripristinare con precisione i collegamenti dei cavi e verificare che l'ID hardware corrisponda alla configurazione EtherCAT esistente nel software del controller.
