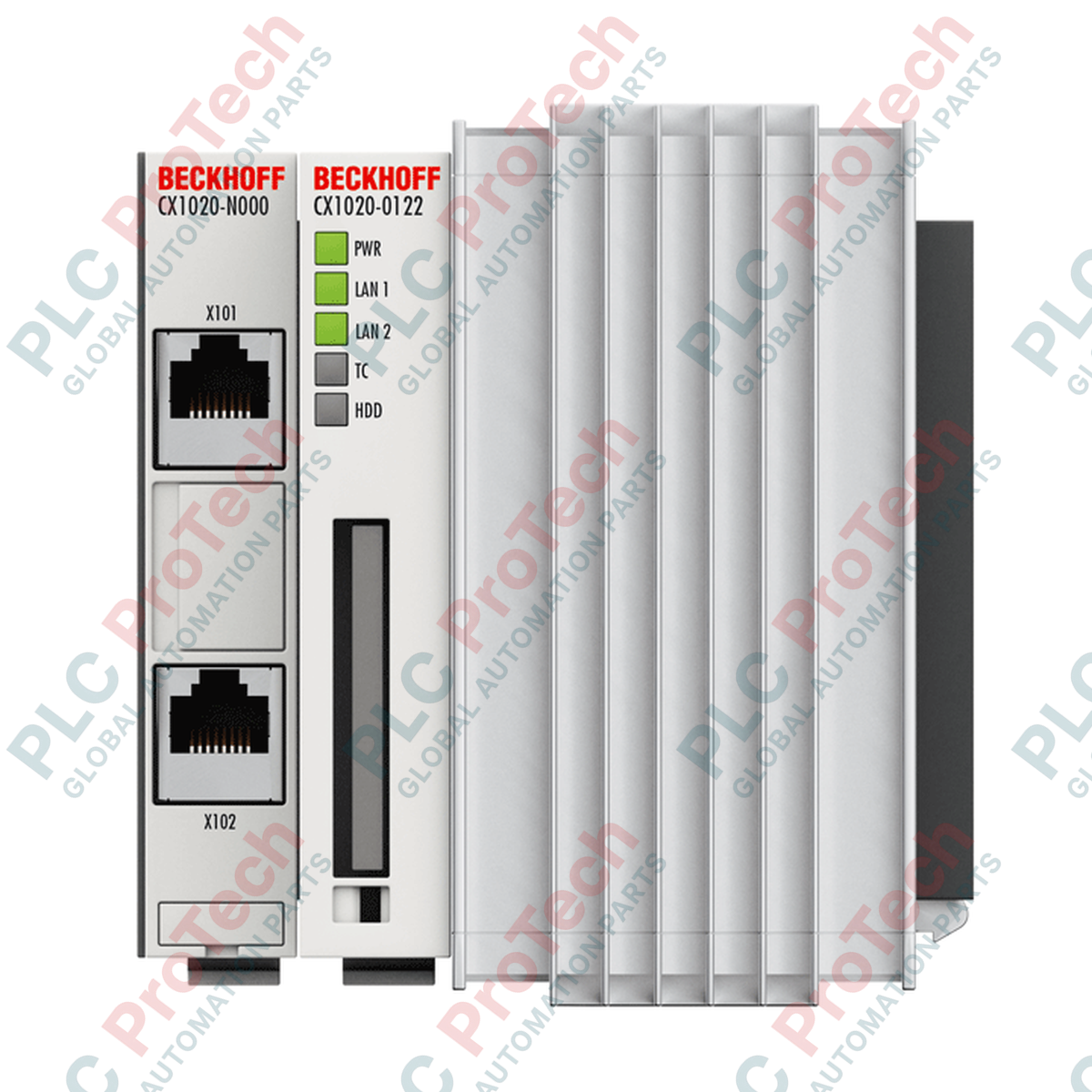

Beckhoff CX1020-0010 Modulo CPU Serie CX1020

Descrizione

Progettato per fungere da controller industriale compatto per guida DIN, il Beckhoff CX1020-0010 offre la potenza di elaborazione dedicata del Celeron M per ambienti di automazione TwinCAT 2 complessi. Questo modulo di controllo è ottimizzato per installazioni di automazione da medie ad alte prestazioni che richiedono il montaggio diretto nell'armadio elettrico. Integrando componenti elettronici ad alta efficienza in un robusto involucro fanless, la CPU offre prestazioni operative affidabili per le attività PLC, NC PTP e NC I. L'unità comunica nativamente tramite fieldbus utilizzando moduli di alimentazione collegati, fungendo da hub intelligente nelle moderne linee di produzione.

Caratteristiche

• Core di elaborazione efficiente: basato su un processore Intel Celeron M ULV con frequenza di clock stabile di 1 GHz.
• Architettura di archiviazione espandibile: include uno slot Compact Flash Tipo I/II accessibile dal pannello frontale con meccanismo di espulsione integrato, precaricato con una scheda Flash standard.
• Fast Ethernet integrata: dotato di due porte RJ45 collegate tramite uno switch di rete interno, per semplificare la topologia a cascata senza hardware esterno aggiuntivo.
• Diagnostica completa: risoluzione immediata dei problemi in loco tramite LED di stato dedicati per alimentazione, collegamento LAN, attività TwinCAT e accesso alla memoria Flash.
• Design con raffreddamento passivo: la struttura fanless a stato solido riduce al minimo le parti mobili per massimizzare la durata operativa in ambienti industriali difficili.

Applicazioni

• Controllo del movimento multiassiale: esegue percorsi di posizionamento complessi tramite il controllo runtime TwinCAT NC PTP e NC I.
• PLC di fabbrica centralizzato: funge da controller logico principale per macchinari di assemblaggio e confezionamento ad alta velocità.
• Gateway fieldbus distribuito: funge da nodo intelligente che interfaccia direttamente con le reti E-bus, K-bus o IP-Link locali.

Specifiche tecniche

Connessioni e interfacce

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il sistema è basato sul bus di sistema PC/104 a 16 bit e richiede il collegamento a un'alimentazione della serie CX1100 (come CX1100-0001, -0002 o -0003) per abilitare la logica del bus di sistema. In caso di migrazione da una piattaforma CX1010 a questa CPU, verificare i budget di potenza totali, poiché il core Celeron M richiede fino a 11 W di potenza, significativamente più dei processori Geode a basso consumo.

Problemi applicativi e note ingegneristiche

Poiché si tratta di un'unità senza ventola e raffreddata passivamente, il montaggio sulla guida DIN deve rimanere rigorosamente verticale per favorire la convezione naturale. Non montare l'unità orizzontalmente, poiché ciò causerebbe sacche termiche localizzate e la riduzione automatica della frequenza di clock sotto carichi di calcolo elevati. Assicurarsi che vi siano almeno 30 mm di spazio libero sopra e sotto l'involucro del modulo.

Suggerimenti per la messa in servizio e il cablaggio

Durante la scrittura o la sostituzione della scheda Compact Flash, utilizzare esclusivamente schede SLC di grado industriale testate e formattate per i runtime Beckhoff. Le schede MLC commerciali standard sono altamente soggette all'esaurimento dei cicli di scrittura negli ambienti con registrazione continua, con conseguenti schermate blu o perdita delle variabili non volatili al riavvio del sistema.
