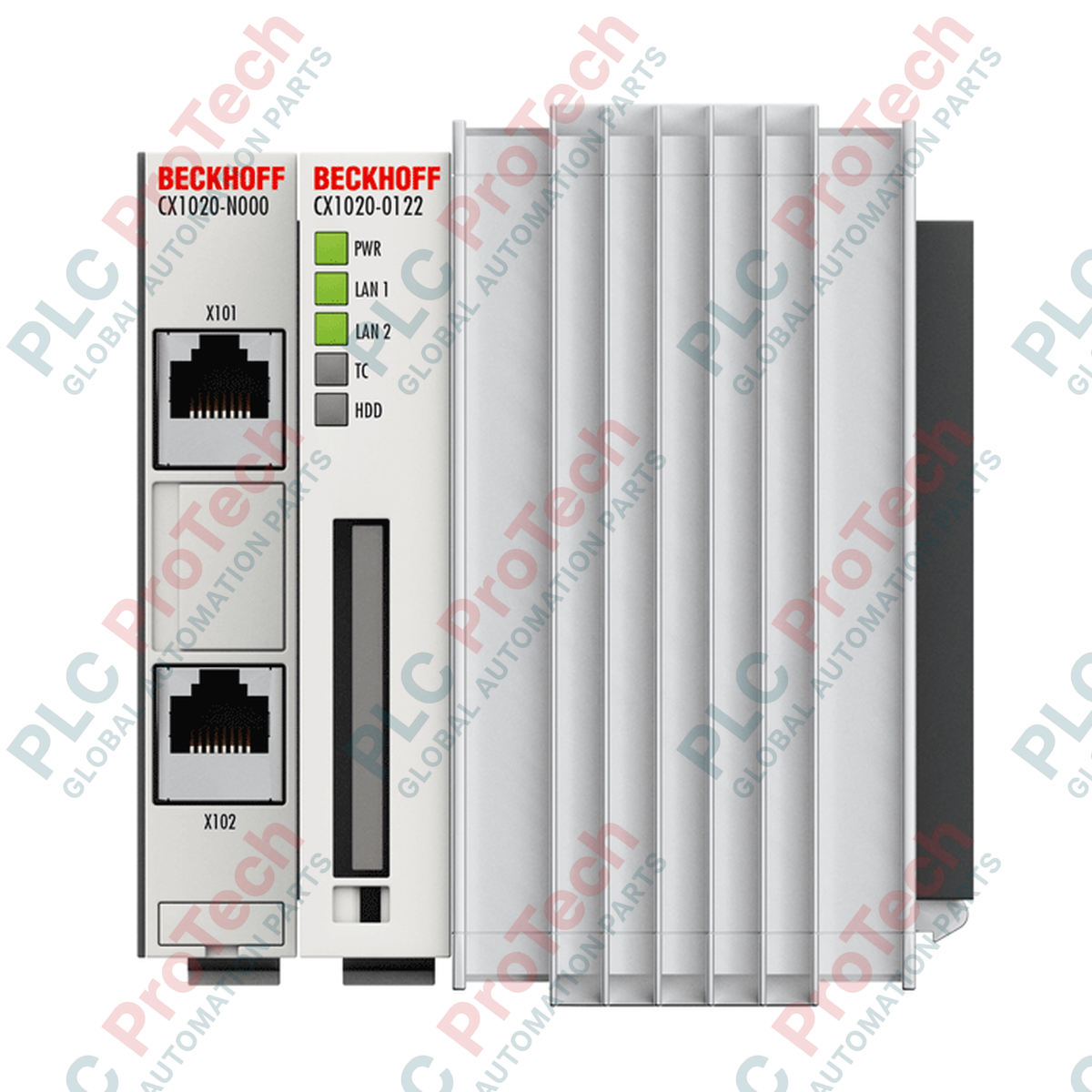

BECKHOFF CX1020-0020 Modulo CPU per PC embedded

Descrizione

Il BECKHOFF CX1020-0020 è un modulo CPU di base ad alte prestazioni, progettato per attività di controllo modulari nell'architettura Embedded PC. Dotata di un processore Intel Celeron M ULV con frequenza di clock di 1 GHz, questa unità offre una piattaforma di elaborazione affidabile per applicazioni di automazione, visualizzazione e comunicazione di medie dimensioni in ambienti industriali.

Il sistema CX1020-0020 è progettato per il montaggio diretto su una guida DIN standard da 35 mm, con funzione di controller centrale. Stabilisce i collegamenti ai sistemi I/O, come E-bus (terminali EtherCAT) o K-bus (terminali bus), tramite un modulo di alimentazione della serie CX1100 associato. Questo sistema di connessione garantisce un accoppiamento elettrico stabile e una comunicazione bus rapida all'interno del rack di controllo.

Per la comunicazione e il networking, il modulo dispone di due porte Ethernet RJ45 collegate tramite uno switch interno a 3 porte, semplificando le configurazioni di cablaggio in cascata. L'archiviazione dei dati avviene tramite uno slot Compact Flash dedicato, che contiene il sistema operativo e i file utente, mentre una batteria interna sostituibile esegue il backup dell'orologio di sistema integrato.

Caratteristiche

• Dotato di un processore Intel Celeron M ULV con frequenza di clock di 1 GHz.
• Dispone di due porte Ethernet RJ45 integrate, operanti a 10/100 Mbit/s, con uno switch di rete interno.
• Include uno slot Compact Flash di tipo I e II accessibile frontalmente, con meccanismo di espulsione integrato.
• Dispone di LED diagnostici integrati che indicano lo stato di alimentazione, l'attività della connessione di rete, lo stato del software e l'accesso alla memoria flash.
• Progettato con un bus di sistema ISA a 16 bit (PC/104) per il collegamento fisico diretto ai moduli di espansione.
• Utilizza un meccanismo di raffreddamento passivo senza ventola, per un'elevata affidabilità operativa e una manutenzione minima.

Applicazioni

• Unità di controllo centralizzate per macchine di produzione e linee di assemblaggio di medie dimensioni.
• Moduli gateway industriali e nodi di rete nelle reti di controllo distribuite.
• Stazioni di registrazione dati e conversione dei protocolli nei sistemi di automazione degli edifici e delle infrastrutture.
• Controller HMI e di visualizzazione installati sulla macchina, operanti in condizioni fisiche impegnative.

Specifiche tecniche

Linee guida per l'installazione

1. Assicurarsi che tutti gli alimentatori dell'armadio di controllo e della guida DIN siano completamente spenti prima di iniziare l'installazione.
2. Montare il modulo CPU CX1020-0020 su una guida DIN pulita e orizzontale da 35 mm (EN 60715) agganciando il cursore di bloccaggio integrato.
3. Allineare il modulo CPU e farlo scorrere lateralmente in un modulo di alimentazione compatibile della serie CX1100 fino a innestare completamente i connettori del bus di sistema PC/104.
4. Verificare che la scheda Compact Flash contenente il sistema operativo sia inserita correttamente e bloccata nello slot frontale.
5. Collegare i cavi di rete RJ45 alle porte Ethernet, assicurandosi di mantenere i raggi di curvatura dei cavi e di seguire le istruzioni sulla schermatura.
6. Alimentare tramite il modulo di alimentazione CX1100 e monitorare i LED diagnostici per verificare il corretto avvio del sistema e lo stato del bus.

Raccomandazioni per la sostituzione

Quando si sostituisce un modulo CPU base CX1020-0020, spegnere completamente l'assemblaggio di controllo. Rimuovere tutti i cavi di rete RJ45 esterni e scollegare la CPU dall'alimentatore CX1100 rilasciando il fermo di montaggio laterale. Estrarre con cautela il modulo dall'allineamento del bus PC/104. Prima di accendere l'unità sostitutiva, trasferire la scheda Compact Flash originale nel nuovo modulo per conservare esattamente l'immagine del sistema operativo, i parametri locali e le configurazioni del PLC.
