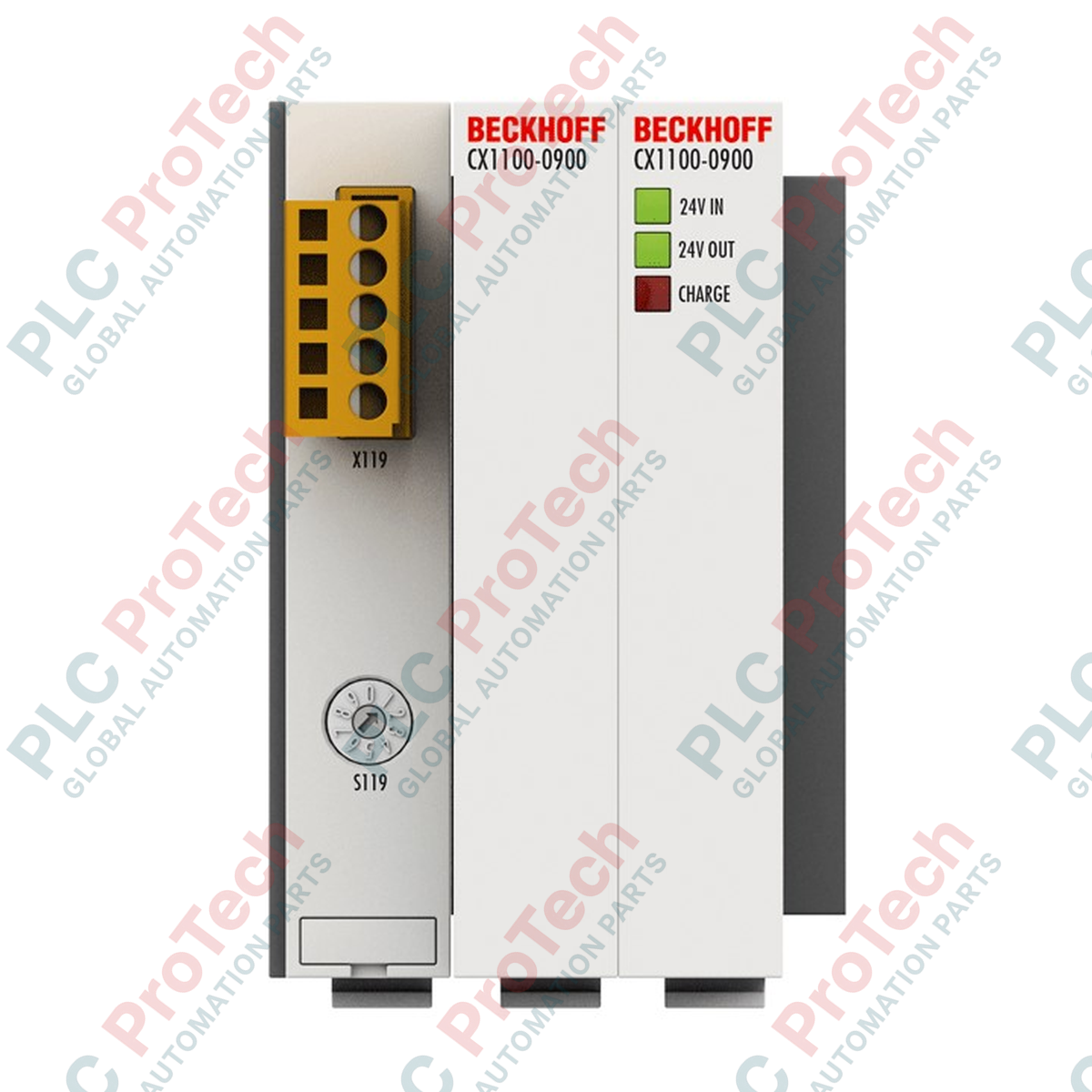

Modulo UPS della serie CX Beckhoff CX1100-0900

Descrizione

Progettato per fornire alimentazione di backup a breve termine affidabile per gli Embedded PC, il Beckhoff CX1100-0900 utilizza una tecnologia di accumulo capacitivo per proteggere i dati di sistema critici durante improvvise interruzioni di alimentazione. Collegandosi direttamente al controller host tramite il bus di sistema PC/104 interno, questo modulo consente una protezione senza manutenzione, senza i rischi di degrado associati ai sistemi tradizionali alimentati a batteria. L'unità funge da buffer affidabile, consentendo all'applicazione PLC di scrivere gli stati di processo attivi e conservare le variabili direttamente nella memoria persistente prima dell'arresto completo del sistema.

Caratteristiche

• Accumulo di energia capacitivo: elimina la manutenzione delle batterie, l'usura e i rischi di degrado termico, offrendo una durata utile prolungata.
• Tempo di ritenzione regolabile: le opzioni di configurazione consentono di regolare gli intervalli di backup in base al carico, per soddisfare i requisiti specifici dell'applicazione.
• Interfaccia PC/104 integrata: utilizza un'interfaccia hardware ISA a 16 bit per la comunicazione diretta ad alta velocità con i moduli CPU della serie CX.
• Monitoraggio completo dello stato: i LED diagnostici sul pannello frontale forniscono un feedback visivo immediato sullo stato di Ingresso, Uscita e Carica.

Applicazioni

• Protezione delle variabili persistenti e dei dati di runtime nei sistemi Embedded PC Beckhoff CX1000, CX1020 e CX1030.
• Esecuzione di sequenze di arresto controllato per macchinari complessi di movimentazione e assemblaggio dei materiali.
• Salvataggio dei parametri delle ricette e dei registri dei lotti attivi negli impianti di processo durante interruzioni di alimentazione localizzate.

Specifiche tecniche

Approfondimenti empirici sull'ingegneria

Modelli alternativi e compatibilità

Il CX1100-0900 appartiene esclusivamente alla famiglia di controlli CX di prima generazione (CX1000, CX1010, CX1020, CX1030). È collegato direttamente tramite il bus di sistema PC/104 standard a 16 bit sul lato sinistro della CPU. Questo modulo è fisicamente incompatibile con le serie più recenti di PC Embedded Beckhoff, come CX2000 o CX5100, che utilizzano estensioni del bus basate su PCIe. Per le migrazioni di sistema, verificare che il codice PLC esistente utilizzi le librerie di sistema TwinCAT legacy anziché le moderne funzioni UPS unificate.

Errori applicativi e note ingegneristiche

I moduli capacitivi sono progettati per applicazioni di backup ad alta densità e di durata estremamente breve. Una capacità totale di 20 As significa che, alla corrente nominale massima di 550 mA, il modulo può mantenere l'alimentazione per circa 36 secondi. Questa durata è destinata esclusivamente all'esecuzione di routine di scrittura su disco o su NOVRAM. Non deve essere considerata un'alimentazione operativa continua. Il controllo termico è fondamentale: il funzionamento continuo in prossimità del limite di 55 °C accelera il naturale invecchiamento dei condensatori interni a doppio strato, riducendo nel tempo le prestazioni effettive di mantenimento.

Suggerimenti per la messa in servizio e il cablaggio

Durante l'installazione iniziale, i condensatori interni richiedono una breve fase di ricarica. Se il LED di carica lampeggia o è spento, il modulo non supporterà il mantenimento completo del sistema durante una caduta di alimentazione. Assicurarsi che il progetto PLC TwinCAT implementi il FB_S_UPS blocco funzione. Questo blocco deve essere configurato con i parametri specifici del CX1100-0900 per garantire che l'attività di salvataggio persistente dei dati riceva immediatamente la priorità di esecuzione quando lo stato dell'alimentazione passa dalla modalità normale alla modalità batteria/backup.
