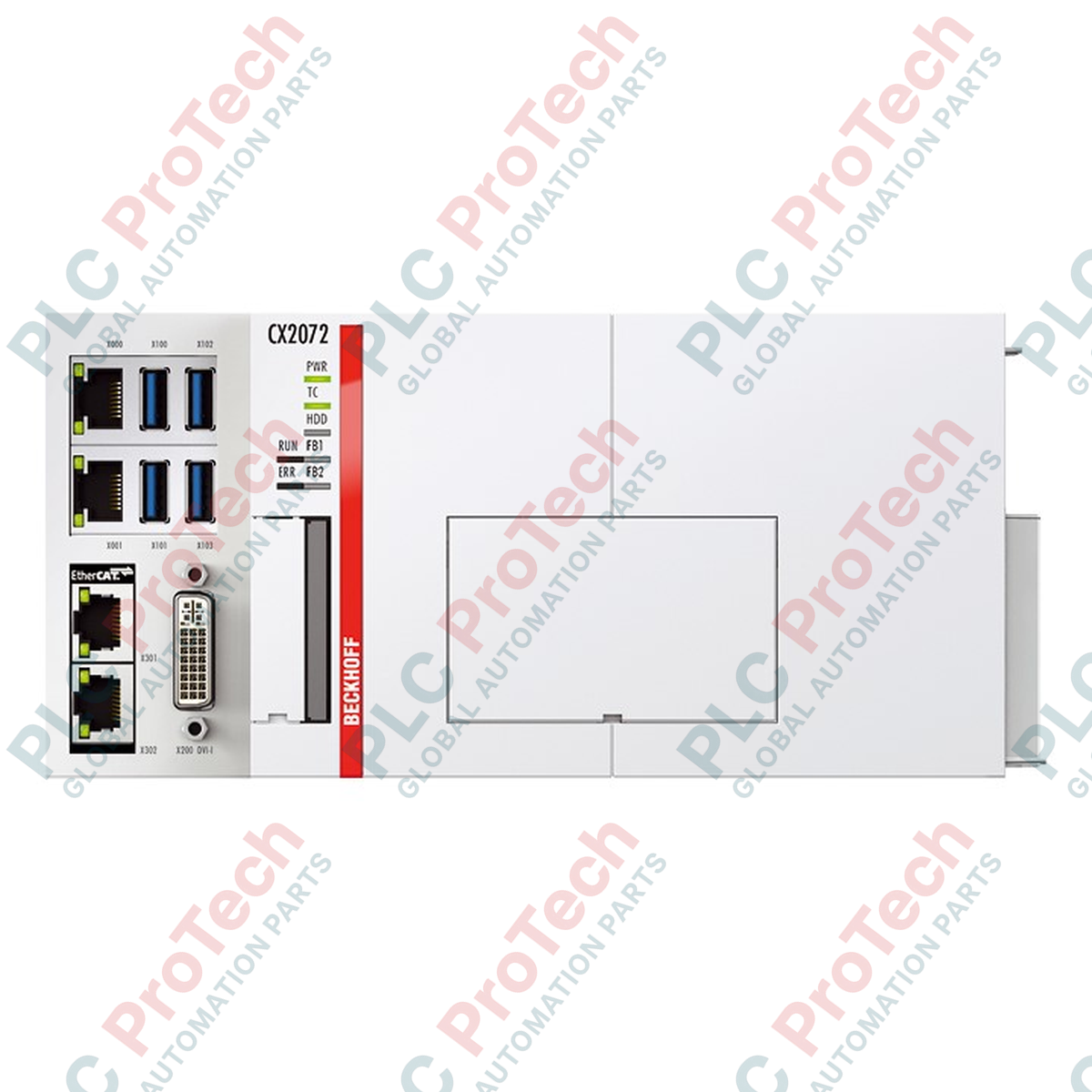

Modulo CPU base Beckhoff CX2072-N031 con interfaccia RS485

Panoramica del prodotto

Il CX2072-N031 (CX2072 N031) è un modulo CPU base ad alte prestazioni della serie di PC industriali Beckhoff CX2000, dotato in particolare di un'interfaccia RS485 integrata in fabbrica. Progettato per attività di elaborazione multi-core impegnative nell'automazione di impianti su larga scala, nella generazione di energia e nelle linee di produzione ad alta velocità, il CX2072-N031 funge da intelligenza centralizzata per architetture di controllo complesse. L'opzione N031 include una connessione D-sub dedicata a 9 pin per la comunicazione seriale, facilitando l'integrazione con dispositivi di campo legacy, contatori di energia o sensori specializzati. Questo modulo è progettato per massimizzare la disponibilità del sistema, combinando un'elevata potenza di calcolo con una connettività seriale affidabile a livello hardware, in un robusto formato montabile su guida DIN.

Configurazione tecnica

Il CX2072-N031 è caratterizzato dal sottomodulo di comunicazione seriale integrato, configurato per topologie RS485 punto-punto o multidrop. A differenza delle porte seriali standard, la variante N031 è preconfigurata come punto terminale con terminazione interna attivata, garantendo la stabilità del segnale impedendo le riflessioni lungo la linea di comunicazione. L'impostazione "senza eco" ottimizza il flusso di dati, assicurando che il trasmettitore non riceva i propri segnali, una caratteristica essenziale per la comunicazione half-duplex deterministica. Il modulo utilizza il bus interno PCI Express ad alta velocità per collegare la CPU all'hardware seriale, garantendo una latenza minima tra l'esecuzione della logica e la trasmissione dei dati sul bus di campo.

Specifiche tecniche

Domande frequenti tecniche

L'interfaccia RS485 del CX2072-N031 può essere utilizzata per la comunicazione Modbus RTU?

Sì. L'interfaccia RS485 integrata è pienamente compatibile con i protocolli Modbus RTU. Tramite il software TwinCAT, gli utenti possono configurare la velocità di trasmissione, la parità e i bit di stop in base ai requisiti dei dispositivi slave presenti nella rete.

È possibile disattivare la terminazione interna se questo modulo non si trova alla fine del bus?

La variante N031 è configurata a livello hardware con la terminazione "ATTIVA" come dispositivo terminale. Se la topologia della rete richiede che la CPU si trovi al centro di un segmento del bus, è necessario assicurarsi che in quel nodo non venga applicata alcuna terminazione esterna aggiuntiva oppure consultare la documentazione Beckhoff per eventuali modifiche specifiche dei ponticelli hardware.

Qual è la velocità massima di trasmissione dati supportata dall'interfaccia RS485 D-sub?

Sebbene l'hardware supporti la trasmissione seriale ad alta velocità, la velocità operativa tipica dell'interfaccia N031 negli ambienti industriali è fino a 115,2 kbaud, garantendo l'integrità affidabile dei dati sulle distanze standard.

Guida all'ingegneria e all'installazione

• Strategia di terminazione del bus: Poiché il CX2072-N031 è configurato come punto terminale con terminazione attiva, dovrebbe idealmente essere collocato a un'estremità fisica del segmento RS485. Se sono collegati più dispositivi, assicurarsi che anche il dispositivo all'estremità opposta del cavo disponga di una resistenza di terminazione da 120 Ohm attivata, per mantenere l'adattamento dell'impedenza.

• Assegnazione dei pin D-sub: Durante il cablaggio del connettore D-sub a 9 pin, privilegiare l'uso di cavi schermati di alta qualità. Per RS485 vengono generalmente utilizzati il pin 3 (Data B/+) e il pin 8 (Data A/-). Collegare sempre la schermatura del cavo all'alloggiamento metallico del D-sub per garantire un percorso di terra continuo a protezione dalle interferenze elettromagnetiche.

• Gestione termica: La serie CX2072 genera una quantità significativa di calore durante l'elaborazione a carico elevato. Assicurare uno spazio libero minimo di 30 mm sopra e sotto il modulo per consentire la convezione naturale. Un flusso d'aria insufficiente può causare la limitazione termica della CPU, compromettendo le prestazioni del controllo in tempo reale.
