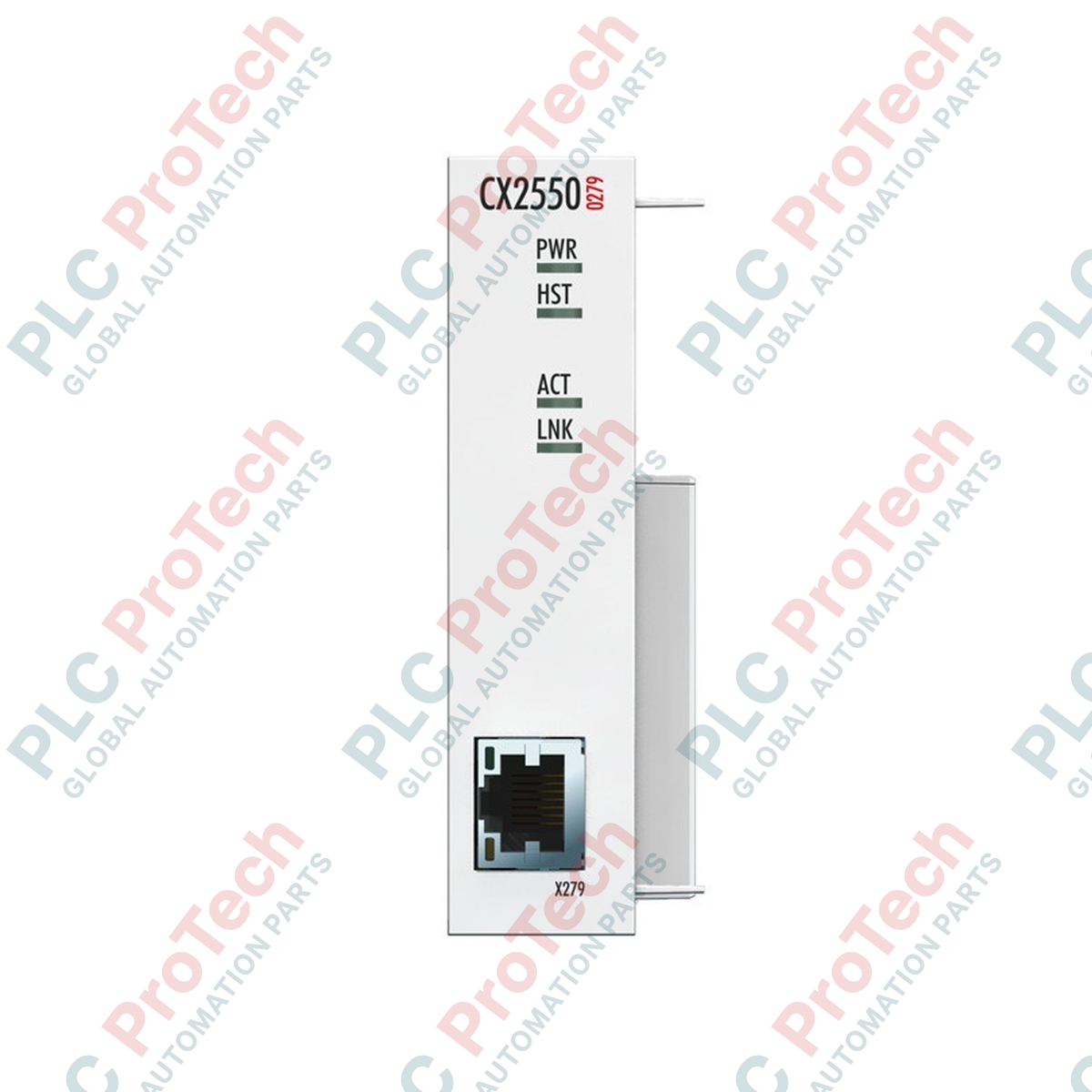

Beckhoff CX2550-0279 Modulo trasmettitore per estensore USB 2.0 della serie CX2000

SKU CX2550-0279

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: CX2550-0279
Country of origin:Germany
Product Type: Moduli estensori USB
Payment: T/T, Western Union
Weight: 500g
Dimensions: 24 mm x 99 mm x 54,5 mm
Shipping port: Xiamen
Warranty: 12 months

Descrizione

Il Beckhoff CX2550-0279 è un modulo di espansione diretto del bus di sistema progettato per i PC Embedded CX20xx, che consente la trasmissione remota del segnale USB 2.0 fino a 50 metri. Questo modulo trasmettitore si monta direttamente sul lato sinistro di un blocco CPU CX20xx e converte le linee USB interne standard in un segnale differenziale serializzato, adatto alla trasmissione su lunghe distanze tramite supporti fisici standard di tipo Ethernet. Questa configurazione è ottimizzata specificamente per il collegamento di pannelli di controllo come la serie CP29xx-0000 senza degradazione del segnale né picchi di latenza, garantendo un'integrazione fluida delle periferiche in ambienti industriali complessi.

Caratteristiche principali

Interfaccia dedicata 1 x USB Extended 2.0 con robusta porta di collegamento RJ45.
Estensione affidabile del segnale fino a una distanza massima di 50 metri tramite cavi schermati standard Cat.5E o superiori.
Integrazione nativa con il bus di sistema, con alimentazione fornita direttamente dalle unità di alimentazione CX2100-0xxx precedenti.
Indicatori LED di diagnostica integrati per la verifica dello stato in tempo reale (alimentazione, Host, attività e collegamento).
Formato compatto da 24 mm, progettato per configurazioni ad alta densità con montaggio su guida DIN.

Applicazioni

Consente di collegare HMI e schermi operatore decentralizzati (serie CP29xx-0000) in celle produttive distribuite.
Estende le interfacce USB di diagnostica all'esterno dei quadri elettrici chiusi ad alta tensione.
Favorisce un cablaggio ordinato nelle moderne linee di produzione modulari e negli impianti per la movimentazione dei materiali.

Specifiche tecniche

Parametro della specifica	Valore tecnico
Produttore	Beckhoff
Numero di modello	CX2550-0279
Tipo di interfaccia	1 x USB Extended 2.0 (tramite presa RJ45)
Lunghezza massima del cavo	50 metri (utilizzando cavi Cat.5E)
Alimentazione	Tramite bus di sistema (attraverso i moduli CX2100-0xxx)
Diagnostica tramite LED	Alimentazione (1x), Host (1x), Attività (1x), Collegamento (1x)
Dimensioni (W x H x D)	24 mm x 99 mm x 54.5 mm
Peso	Circa 190 g
Temperatura di esercizio	-25 a +60 °C
Temperatura di stoccaggio	-40 a +85 °C
Umidità relativa	95%, senza condensa
Grado di protezione	IP20
Resistenza a vibrazioni/urti	Conforme a EN 60068-2-6 / EN 60068-2-27
Immunità/Emissioni EMC	Conforme a EN 61000-6-2 / EN 61000-6-4

Collegamenti e interfacce

Tipo di porta	Piedinatura del connettore / LED	Descrizione del segnale
Porta di uscita RJ45	Pin da 1 a 8	Coppie di trasmissione USB differenziali su cavo schermato Cat.5E. Non collegare a switch Ethernet.
LED: PWR	Acceso (verde)	L'alimentazione interna del sistema viene applicata correttamente tramite il bus di sistema.
LED: HOST	Acceso (verde)	Connessione stabilita con l'interfaccia host della CPU CX20xx primaria.
LED: LINK	Acceso (verde)	Connessione attiva stabilita con il ricevitore CP29xx remoto.

Informazioni tecniche empiriche

Modelli alternativi e compatibilità

Questo modulo funziona specificamente come trasmettitore punto-punto (Tx) e deve essere abbinato a un ricevitore appropriato, generalmente integrato direttamente nei pannelli di controllo Beckhoff CP29xx-0000 o in box ricevitori esterni. È progettato fisicamente per scorrere e scattare in posizione nello slot di espansione sul lato sinistro della serie CX20xx. Assicurarsi che la configurazione della CPU in TwinCAT riconosca il modulo aggiuntivo sul bus di sistema del PC prima della messa in servizio.

Problemi applicativi e note tecniche

Un errore comune sul campo consiste nel trattare l'interfaccia RJ45 fisica sulla parte anteriore di questa unità come una porta di rete Ethernet. Collegare questa connessione a uno switch LAN, router o hub standard può causare danni elettrici immediati all'hardware di rete o ai circuiti ricetrasmettitori interni del controllore. Mantenere il percorso di estensione esclusivamente punto-punto.

Suggerimenti per la messa in servizio e il cablaggio

Per le trasmissioni che raggiungono quasi il limite di 50 metri, utilizzare sempre cavi in rame di alta qualità, a doppia schermatura (S/FTP Cat.5E o Cat.6). Evitare di instradare questo collegamento a livello fisico vicino ai cavi di uscita di azionamenti a frequenza variabile (VFD) o alle linee ad alta tensione, poiché l'accoppiamento del rumore sulle linee differenziali può causare interruzioni momentanee dei segnali del mouse, della tastiera e del touchscreen del pannello.

Linee guida per l'installazione

AVVERTENZA CRITICA: Prima di agganciare questa unità di espansione al modulo CPU CX20xx o modificare qualsiasi cavo di interfaccia, assicurarsi che l'intero rack del controllore e tutti i display remoti collegati siano completamente spenti. Verificare che non siano presenti tensioni residue nella linea di alimentazione. La mancata disalimentazione può danneggiare i sensibili chip ricetrasmettitori differenziali sul bus di sistema.

1

Allineare il connettore maschio multipolare del bus di sistema del CX2550-0279 all'interfaccia femmina sul lato sinistro dell'unità CPU CX20xx. Assicurarsi che le clip di bloccaggio su guida DIN siano estratte.

2

Premere saldamente il modulo in posizione finché non scatta, fissandolo al modulo CPU adiacente. Spingere nuovamente verso l'interno le clip di bloccaggio su guida DIN per ancorare il modulo alla guida DIN.

3

Inserire il cavo dedicato schermato Cat.5E nella presa RJ45 anteriore e instradarlo direttamente al modulo ricevitore del pannello, mantenendolo separato dalle linee di alimentazione ad alta interferenza.

FAQ

Posso collegare questo trasmettitore direttamente a uno switch o router di rete standard?

No. L'interfaccia RJ45 utilizza un livello fisico proprietario specializzato per trasmettere segnali USB differenziali. Il collegamento di questa porta a uno switch Ethernet o a un dispositivo di rete può danneggiare i componenti interni di entrambe le unità.

Qual è la lunghezza massima del cavo supportata da questo modulo?

Il modulo supporta collegamenti punto-punto fino a una distanza massima di 50 metri. Per raggiungere questa distanza, utilizzare cavi Cat.5E o Cat.6 schermati di alta qualità.

Da dove riceve l'alimentazione operativa questo modulo?

Il dispositivo riceve l'alimentazione direttamente dal bus di sistema collegato al blocco CPU adiacente, alimentato tramite unità di alimentazione standard CX2100-0xxx.
