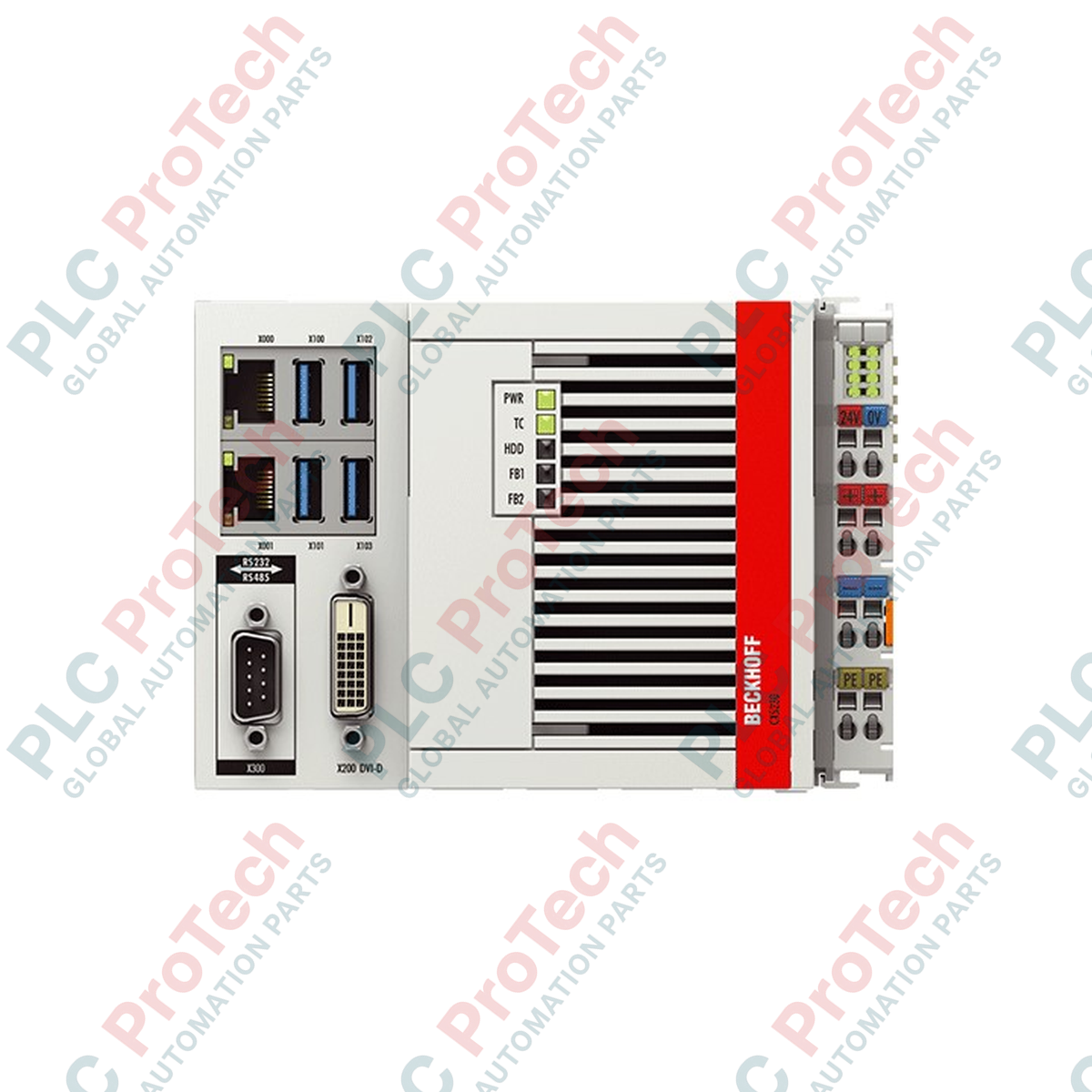

Beckhoff CX5230-N031-0001 PC embedded Intel Atom

Panoramica dell'infrastruttura di sistema

Il Beckhoff CX5230-N031-0001 (CX5230-N031-0001) è un PC Embedded industriale ad alte prestazioni, installabile su guida DIN, dotato di un processore Intel Atom multi-core. Progettato come controller centralizzato per l'automazione di macchinari complessi, celle di lavorazione e nodi di acquisizione dati ad alta velocità, questo controller esegue attività deterministiche in tempo reale tramite l'ambiente runtime TwinCAT. Combinando un'architettura di elaborazione x86 a basso consumo con interfacce di sistema integrate dedicate, il controller offre comunicazioni affidabili e ad alta larghezza di banda, oltre a una potenza di elaborazione efficiente per le attività di automazione industriale.

Progettazione dell'interfaccia seriale e configurazione hardware

Questa variante specializzata include un'interfaccia seriale di sistema integrata configurata in fabbrica per le comunicazioni seriali differenziali RS485, instradata tramite un robusto connettore D-sub femmina a 9 pin. Il livello elettrico sottostante è configurato come endpoint di rete con modalità echo attivata, consentendo ai registri software interni di rileggere i pacchetti di dati trasmessi per una verifica immediata. Per prevenire riflessioni dei segnali ad alta frequenza e la corruzione dei pacchetti di dati sulle linee bus di campo lunghe, il modulo dispone di una terminazione di linea integrata e cablata da 120 ohm, attivata per impostazione predefinita.

Tabella delle prestazioni tecniche

Diagnostica industriale e domande frequenti

Come si configurano le impostazioni della porta seriale nell'ambiente di sviluppo TwinCAT?

La configurazione non richiede aggiornamenti manuali del firmware. Aprire lo strumento TwinCAT System Manager, eseguire la scansione dei dispositivi I/O locali e individuare la porta COM interna assegnata all'interfaccia RS485. Utilizzare i blocchi della libreria di comunicazione seriale (come Tc2_SerialCom) per impostare baudrate, bit di parità, valori di start/stop e bit di dati corrispondenti a quelli degli strumenti di campo collegati, come misuratori di portata, sistemi di pesatura o azionamenti a velocità variabile.

Qual è la funzione operativa dell'attivazione della funzione "with echo" sulla porta RS485?

La funzione echo consente al circuito ricevitore interno di rimanere attivo durante un ciclo di trasmissione dati. Quando il processore invia un comando sulle linee differenziali RS485, gli stessi dati vengono riflessi nel proprio registro di ricezione. Questo meccanismo di loopback consente al codice dell'applicazione di confermare immediatamente che il driver seriale ha trasmesso correttamente i dati e che durante l'inizializzazione non si è verificata alcuna collisione fisica sulla linea dati.

È possibile convertire questo PC Embedded in un nodo intermedio di una rete multi-drop invece che in un endpoint?

Poiché questa specifica estensione del modello (-0001) è costruita in fabbrica con resistenze di terminazione interne permanentemente attivate, deve essere collocata fisicamente all'inizio assoluto o alla fine assoluta della rete RS485 a collegamento in cascata. Il posizionamento di questa unità al centro di un segmento di rete multi-drop causerà un caricamento improprio della linea, modificherà l'impedenza del bus e degraderà i livelli di tensione del segnale sui nodi adiacenti.

Linee guida per la messa in servizio e il cablaggio

• Sicurezza del collegamento del connettore D-sub: Quando si terminano le linee sul connettore D-sub femmina a 9 pin, utilizzare cavi di comunicazione industriali a doppino intrecciato schermato di alta qualità. Assicurarsi che la treccia metallica di schermatura esterna del cavo sia fissata direttamente al guscio metallico del connettore D-sub. Serrare saldamente le viti laterali di ritenzione nel telaio dello chassis per mantenere un contatto a bassa impedenza con la piastra di messa a terra dell'involucro, contribuendo a proteggere i dati seriali dalle interferenze elettromagnetiche esterne.

• Isolamento dell'alimentazione e integrità della messa a terra: Collegare le linee principali di alimentazione del sistema a 24 VDC al controller tramite i contatti dedicati della morsettiera. Assicurarsi che la barra di terra dell'armadio di controllo industriale principale utilizzi trecce di rame di sezione adeguata collegate direttamente al dispersore di terra dello stabilimento. Questa configurazione impedisce che potenziali locali di loop di terra alterino la tensione di modo comune differenziale sulle linee dati RS485, proteggendo i circuiti del ricetrasmettitore interno da eventuali danni.

• Gestione termica dell'involucro: Questo PC Embedded ha un grado di protezione IP20 e utilizza il raffreddamento passivo per convezione. Montare lo chassis verticalmente sulla guida DIN all'interno di un armadio ben ventilato. Mantenere uno spazio libero minimo di 30 mm sopra e sotto le alette di raffreddamento per consentire un flusso d'aria senza ostacoli. Rimuovere periodicamente la polvere non conduttiva o le particelle ambientali dalle fessure di ventilazione per garantire un funzionamento affidabile nell'intero intervallo di temperatura.
