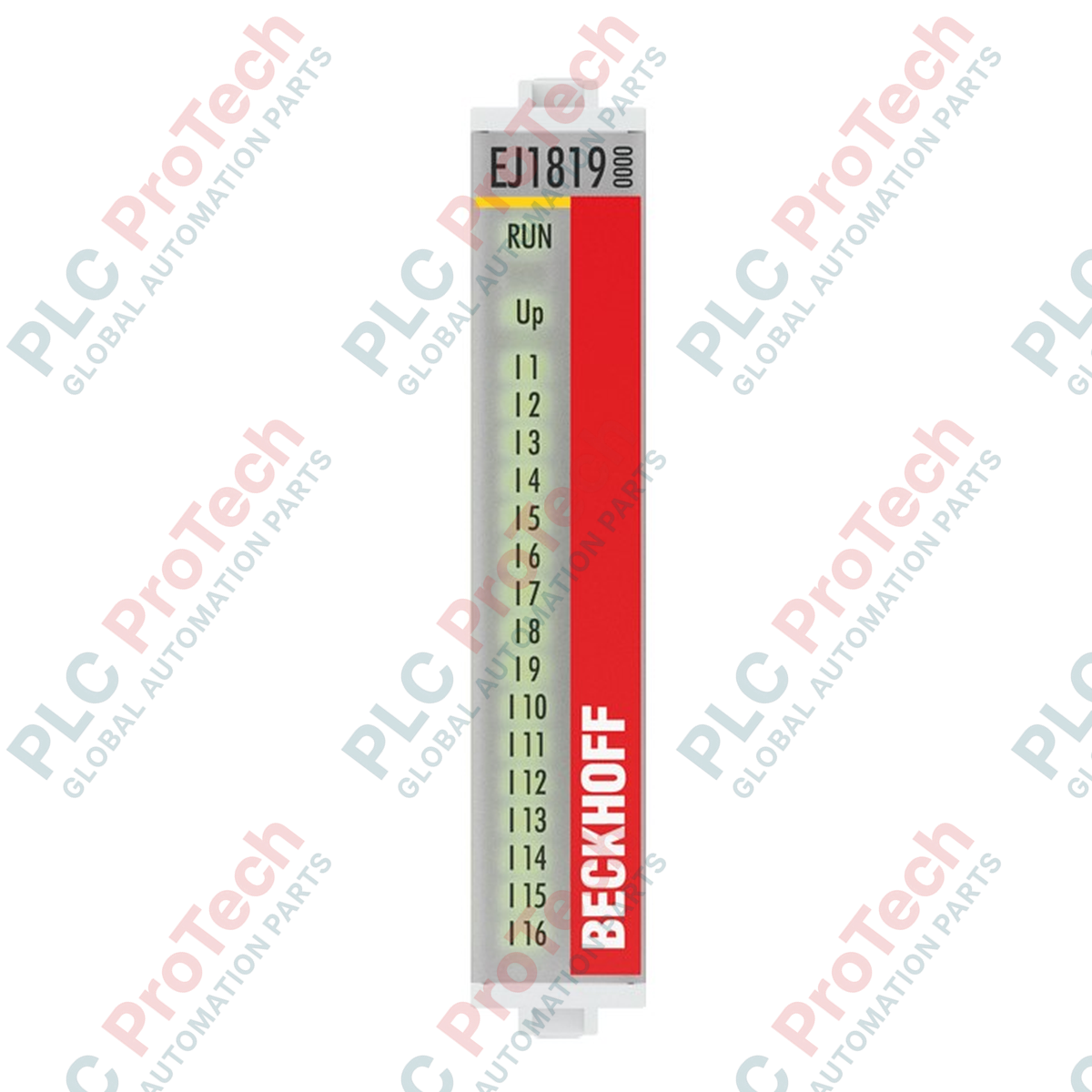

BECKHOFF EJ1819 Modulo plug-in EtherCAT a 16 canali con ingressi digitali

Panoramica del prodotto

EJ1819 (EJ1819) è un modulo plug-in EtherCAT ad alta densità progettato per ambienti di produzione su larga scala in cui il risparmio di spazio e l'assemblaggio rapido sono fondamentali. Dotato di 16 ingressi digitali in un formato compatto, questo modulo è progettato specificamente per il sistema di schede di distribuzione dei segnali della serie EJ, che sostituisce il cablaggio tradizionale punto-punto con un livello di connessione standardizzato basato su PCB. Nell'imballaggio ad alta velocità, nell'assemblaggio elettronico e nelle celle robotiche complesse, EJ1819 riduce significativamente il rischio di errori di cablaggio e minimizza l'ingombro dell'armadio. Il suo filtro d'ingresso ultrarapido da 10 microsecondi garantisce un'acquisizione precisa dei segnali per i processi critici in termini di tempo, rendendolo un elemento fondamentale per il controllo delle macchine ad alte prestazioni e per la riduzione dei tempi di integrazione del sistema.

Configurazione tecnica

EJ1819 funziona come interfaccia standard per ingressi digitali a 24 VDC, conforme alle specifiche EN 61131-2, tipo 1/3. La sua architettura è ottimizzata per un'elevata densità di I/O e utilizza un design plug-in che si collega direttamente a una scheda di distribuzione dei segnali specifica per l'applicazione tramite un connettore standardizzato. Il modulo fornisce 16 canali di dati, ciascuno con un assorbimento tipico di corrente d'ingresso di 3 mA. L'integrità del segnale è garantita da un isolamento elettrico di 500 V tra l'E-bus e il potenziale di campo. Nonostante l'elevato numero di canali, il modulo mantiene un basso consumo energetico, con un assorbimento tipico di corrente dell'E-bus pari a 80 mA. L'assenza dei Distributed Clocks (DC) è compensata dall'elaborazione interna ad alta velocità del modulo e da una latenza del filtro estremamente ridotta, adatta al feedback rapido dei sensori.

Specifiche tecniche

Domande frequenti tecniche

In cosa differisce EJ1819 dal terminale EL1819?

EJ1819 offre la stessa funzionalità di ingresso digitale a 16 canali di EL1819, ma utilizza un alloggiamento plug-in progettato per le schede di distribuzione dei segnali. Mentre la serie EL utilizza morsetti a molla per i singoli fili, la serie EJ usa un connettore multipolare sul retro per il montaggio su PCB con interconnessione multipla.

Quali sono i vantaggi del filtro d'ingresso da 10 microsecondi?

Il filtro da 10 microsecondi è significativamente più veloce dei filtri industriali standard, spesso da 3 ms. Ciò consente al controller di rilevare impulsi estremamente brevi o transizioni ad alta frequenza provenienti dai sensori, una caratteristica essenziale per il conteggio ad alta velocità o le attività di posizionamento di precisione nell'assemblaggio automatizzato.

EJ1819 può essere utilizzato in ambienti soggetti a forti vibrazioni?

Sì, EJ1819 è conforme agli standard EN 60068-2-6 e EN 60068-2-27. Quando è inserito correttamente in una scheda di distribuzione dei segnali e fissato, il design plug-in offre una stabilità meccanica superiore rispetto ai terminali tradizionali su guida DIN nelle macchine soggette a forti vibrazioni.

È possibile combinare moduli EJ con diversi livelli di tensione sulla stessa scheda?

Ciò dipende interamente dal design della scheda di distribuzione dei segnali specifica. EJ1819 richiede un potenziale di campo di 24 VDC. Se si utilizzano moduli con requisiti di tensione diversi, assicurarsi che il layout del PCB separi correttamente i piani di alimentazione.

Guida alla progettazione e all'installazione

• Pattern di piazzamento e allineamento del PCB: durante la progettazione della scheda di distribuzione dei segnali, attenersi scrupolosamente all'impronta del connettore della serie EJ Beckhoff. Un disallineamento durante la fase di "inserimento" può causare la deformazione dei pin. Utilizzare sempre i pin di codifica meccanica per assicurarsi che il modulo sia orientato correttamente prima di applicare una pressione verso il basso.

• Dissipazione del calore nei gruppi ad alta densità: sebbene un singolo EJ1819 consumi solo 80 mA, una scheda popolata con decine di moduli può generare un calore localizzato significativo. Mantenere una distanza minima come specificato nella documentazione e assicurarsi che la posizione di installazione consenta la convezione naturale o forzata, per mantenere la temperatura ambiente al di sotto di 60 gradi C.

• Messa a terra del potenziale di campo: per ottenere l'isolamento elettrico nominale di 500 V e l'immunità EMC (EN 61000-6-2), assicurarsi che la terra del potenziale di campo (0V) sulla scheda di distribuzione sia nettamente separata dalla terra logica dell'E-bus. Utilizzare piste larghe o piani di alimentazione sul PCB per ridurre al minimo l'impedenza e il rumore sui 16 canali di segnale.
