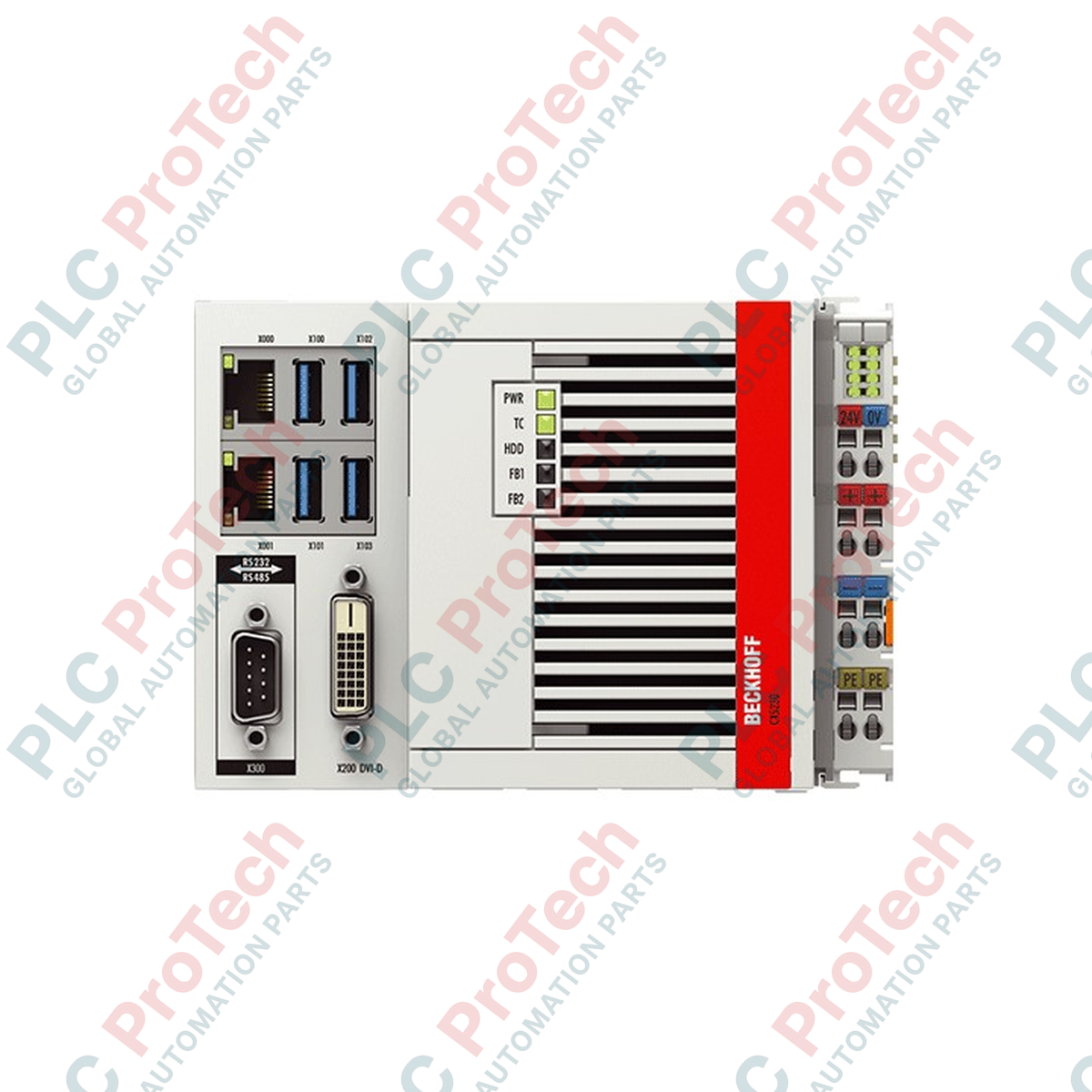

PC embedded Beckhoff CX5230-N031-0004 della serie CX

Descrizione

Eseguendo attività deterministiche di controllo e acquisizione dati direttamente sulla guida DIN, il PC industriale Beckhoff CX5230-N031-0004 combina l'elaborazione Intel Atom ad alta efficienza con una connettività fisica specializzata. Questa unità integra un'apposita interfaccia RS422 (opzione N031) tramite una porta D-sub a 9 pin configurata come endpoint full duplex con terminazione interna attiva, risultando ideale per la comunicazione seriale punto-punto in ambienti elettricamente rumorosi. Grazie al robusto design senza ventole e alle due porte Ethernet Gigabit indipendenti, funziona come controller centrale altamente affidabile o nodo di edge computing nelle architetture industriali standard.

Caratteristiche

• Processore Intel Atom: Elaborazione multicore ad alta efficienza, ottimizzata per cicli di controllo deterministici e ambienti runtime TwinCAT.
• Opzione seriale N031: Integrazione fisica diretta di una porta D-sub RS422 a 9 pin, senza necessità di convertitori di protocollo esterni.
• Interfaccia I/O flessibile: Rilevamento automatico e diretto dei terminali EtherCAT (E-bus) o dei terminali bus (K-bus) collegati al bus laterale.
• Doppie porte Ethernet: Due interfacce RJ45 indipendenti da 10/100/1000 Mbps consentono una netta separazione tra le reti di controllo OT e i sistemi aziendali IT.
• Raffreddamento passivo: Il design completamente senza ventole riduce i punti soggetti a usura meccanica e aumenta il tempo di attività del sistema in ambienti difficili.

Applicazioni

• Integrazione di dispositivi legacy: Collegamento di controller CNC legacy, sensori specializzati e lettori di codici a barre tramite RS422.
• Energia rinnovabile distribuita: Controllo in tempo reale ed elaborazione dei parametri all'interno delle turbine eoliche e degli impianti fotovoltaici.
• Intralogistica e sistemi di trasporto: Controllo localizzato ad alta velocità dello smistamento e del tracciamento nei centri di distribuzione automatizzati.
• Monitoraggio continuo dei processi: Raccolta sicura e isolata dei dati e trasmissione della telemetria edge nelle unità di trattamento chimico.

Specifiche tecniche

Collegamenti e interfacce

Considerazioni tecniche empiriche

Modelli alternativi e compatibilità

L’opzione N031 rappresenta una porta RS422/RS485 integrata. Se si sostituisce una vecchia unità CX o una configurazione di interfaccia alternativa (come il modello N030 RS232), assicurarsi di modificare i driver firmware e i blocchi di comunicazione seriale TwinCAT. Poiché il CX5230 utilizza la classe di prestazioni 40 di TwinCAT 3, le licenze associate al controller devono corrispondere a questa classificazione di elaborazione.

Problemi applicativi e note tecniche

Questo PC dipende interamente dal raffreddamento passivo a convezione naturale. Evitare di collocare apparecchiature che producono calore direttamente sotto l’unità. Se la disposizione termica all’interno dell’armadio è ristretta, assicurare una distanza orizzontale di almeno 20 mm su entrambi i lati e una distanza verticale minima di 50 mm sopra e sotto, per prevenire concentrazioni locali di calore che ridurrebbero le prestazioni del processore.

Suggerimenti per la messa in servizio e il cablaggio

La porta RS422 integrata contiene una terminazione attiva a livello hardware. Quando si realizzano collegamenti di comunicazione a lunga distanza, evitare di aggiungere resistenze di terminazione duplicate sulla morsettiera del controller. Collegare la schermatura del cavo seriale a terra solo all’ingresso del quadro di controllo, per eliminare il rischio di loop di terra transitori che compromettano l’integrità del segnale.
