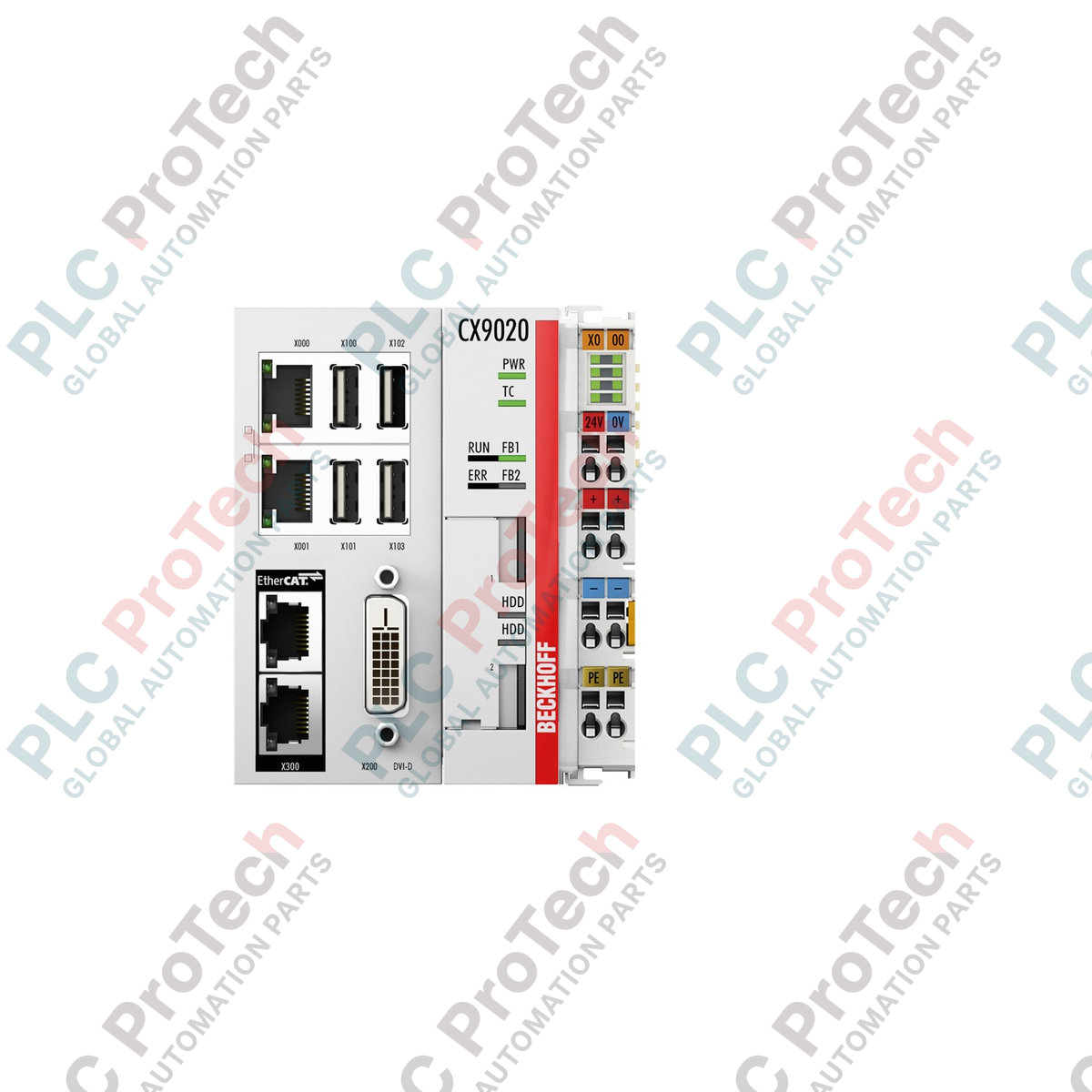

PC embedded BECKHOFF CX9020-N031

Descrizione

Il BECKHOFF CX9020-N031 è un Embedded PC compatto, installabile su guida DIN, progettato per applicazioni PLC e Motion Control di fascia media. Alimentato da un processore ARM Cortex-A8, questo modulo CPU di base integra un'unità di controllo con supporto I/O diretto e interfacce di comunicazione integrate per ambienti industriali.

La variante CX9020-N031 è configurata in fabbrica con un'interfaccia di sistema RS485 dedicata. Questa interfaccia dispone di una presa D-sub a 9 pin configurata come terminale con terminazione attiva e senza eco, consentendo la comunicazione seriale diretta con dispositivi di campo esterni, controller legacy o strumentazione periferica.

Grazie alla capacità di rilevamento automatico del bus, l'unità si interfaccia direttamente sia con i morsetti bus Beckhoff (K-bus) sia con i morsetti EtherCAT (E-bus). Questo supporto per due bus consente architetture di controllo flessibili e scalabili senza richiedere moduli accoppiatori bus separati.

Caratteristiche

• Processore ARM Cortex-A8 (1 GHz) per un'esecuzione stabile del controllo industriale
• Interfaccia seriale RS485 integrata in fabbrica (presa D-sub a 9 pin, configurazione come terminale con terminazione attiva e senza eco)
• Interfaccia bus I/O a doppio sistema con rilevamento automatico di E-bus (morsetti EtherCAT) e K-bus (morsetti bus)
• Doppie interfacce Ethernet RJ45 integrate con switch interno
• Design compatto dell'alloggiamento ottimizzato per il montaggio su guide DIN standard

Applicazioni

• Controllo decentralizzato delle macchine e sistemi di automazione modulari
• Comunicazione seriale e integrazione di dispositivi periferici tramite protocolli RS485
• Automazione degli edifici, controllo HVAC e monitoraggio delle infrastrutture
• Controllo del movimento compatto e installazioni PLC decentralizzate

Specifiche tecniche

Informazioni generali

Interfacce e connettività

Caratteristiche elettriche e meccaniche

Connessioni / interfacce

Linee guida per l'installazione

1. Verificare che il modello esatto e le specifiche corrispondano ai requisiti del sistema prima dell'installazione.
2. Assicurarsi che l'intero quadro elettrico e l'alimentazione siano disalimentati prima del montaggio.
3. Agganciare l'Embedded PC a una guida DIN da 35 mm pulita e collegata a terra (EN 60715).
4. Collegare l'alimentazione a 24 V CC ai morsetti di alimentazione designati.
5. Collegare le linee di comunicazione RS485 alla presa D-sub a 9 pin, assicurando una schermatura corretta.
6. Collegare i morsetti EtherCAT compatibili (E-bus) o i morsetti bus (K-bus) direttamente sul lato destro del modulo.
7. Energizzare il sistema ed eseguire la configurazione iniziale del software e la messa in servizio del sistema.
