Accoppiatore EtherCAT Beckhoff EK1101 con interruttore ID

Panoramica del prodotto

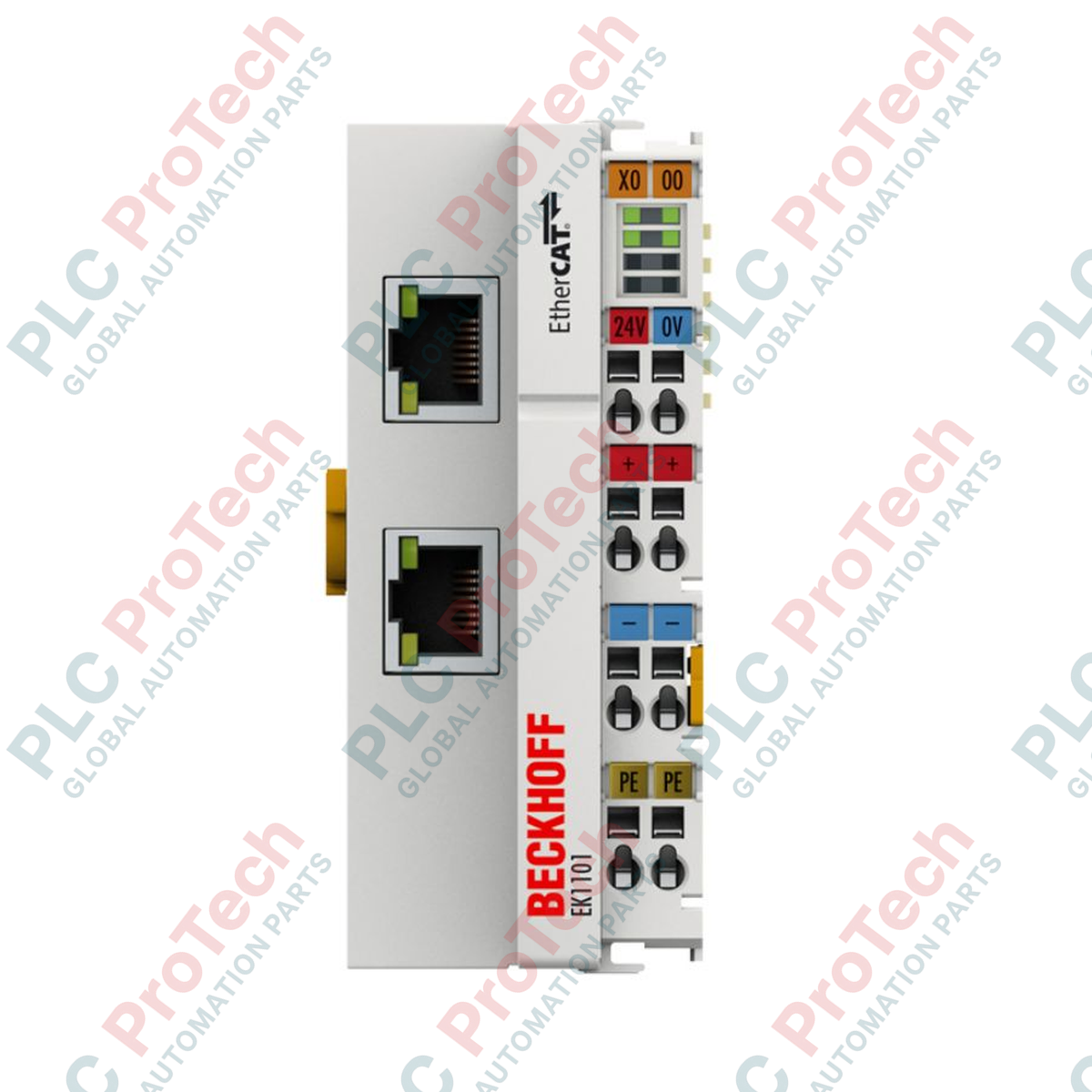

Il Beckhoff EK1101 (EK1101) è un accoppiatore EtherCAT ad alte prestazioni progettato per collegare le reti Ethernet 100BASE-TX al sistema modulare di terminali Beckhoff della serie EL. In qualità di interfaccia fondamentale per l'automazione industriale, l'EK1101 facilita una comunicazione continua, consentendo il collegamento di un massimo di 65.534 terminali EtherCAT in un'unica struttura I/O distribuita. Dotato di un interruttore ID integrato per la verifica dell'identità, questo accoppiatore garantisce precisione nella configurazione delle macchine e nella mappatura diagnostica, rendendolo un componente essenziale per ambienti di produzione automatizzati complessi e ad alta velocità.

Configurazione tecnica

L'EK1101 è progettato per il trasferimento di dati di livello industriale a 100 Mbit/s, utilizzando cavi Ethernet Cat.5 schermati standard. Offre un robusto isolamento elettrico (500 V) tra l'alimentazione, l'E-bus e l'interfaccia Ethernet, fondamentale per prevenire problemi legati ai loop di massa nelle architetture fieldbus estese. L'accoppiatore fornisce una corrente di alimentazione dell'E-bus di 2000 mA ai terminali a valle e supporta una portata dei contatti di alimentazione per la distribuzione del carico pari a 24 V CC / 10 A. L'alloggiamento compatto in policarbonato con grado di protezione IP20 include LED di segnalazione diagnostica, consentendo ai team di manutenzione di valutare rapidamente lo stato della rete e identificare i guasti di connettività senza software diagnostico specializzato.

Specifiche tecniche

Domande frequenti

Qual è lo scopo dell'interruttore ID integrato?

L'interruttore ID consente di assegnare un identificativo univoco all'accoppiatore. Questa funzione è particolarmente utile nelle macchine modulari in cui vengono utilizzate più stazioni I/O identiche, poiché consente al master EtherCAT di verificare l'identità e assicurarsi che venga indirizzata la stazione I/O corretta, anche se la sequenza dei cavi viene modificata.

È possibile collegare questo accoppiatore in cascata?

Sì, l'EK1101 include due porte RJ45, che gli consentono di funzionare come nodo integrato in una topologia EtherCAT lineare. La seconda porta facilita il collegamento di ulteriori dispositivi o segmenti EtherCAT a valle.

Questo accoppiatore è adatto all'uso in aree pericolose?

Sì, l'EK1101 dispone di diverse certificazioni per aree pericolose, tra cui ATEX (II 3 G Ex nA IIC T4 Gc) e IECEx/cFMus Classe I, Divisione 2, rendendolo adatto all'installazione in ambienti Zona 2 o Divisione 2 se installato in un involucro idoneo.

In che modo il ritardo di 1 µs influisce sulle prestazioni del sistema?

Il ritardo minimo di circa 1 µs è trascurabile e garantisce che l'EK1101 mantenga le prestazioni in tempo reale inferiori al millisecondo previste dai sistemi EtherCAT, anche quando decine di accoppiatori sono collegati in cascata in una rete di macchine di grandi dimensioni.

Linee guida per l'installazione e buone pratiche

• Cablaggio Ethernet: utilizzare sempre cavi Cat.5 o superiori schermati. Assicurarsi che la schermatura sia collegata correttamente a terra all'ingresso dell'armadio per mantenere l'integrità del flusso dati a 100 Mbit/s e soddisfare gli standard sulle emissioni EMC (EN 61000-6-4).
• Distribuzione dell'alimentazione: nel calcolo del budget di potenza, considerare il consumo di corrente dell'EK1101: 70 mA + (corrente totale E-bus / 4). Se il numero di terminali supera la capacità dell'E-bus di 2000 mA, è necessario inserire un terminale di alimentazione EL9410 per ripristinare la tensione dell'E-bus.
• Tecnica di cablaggio: l'accoppiatore supporta terminali a molla per conduttori rigidi e flessibili (fino a 2.5 mm²). Assicurarsi che la lunghezza di spelatura sia di 8–9 mm per tutti i fili, così da garantire un contatto sicuro e resistente alle vibrazioni.
• Montaggio: utilizzare la doppia scanalatura integrata e il collegamento a chiave per il montaggio affiancato. Bloccare sempre il terminale sulla guida DIN da 35 mm (EN 60715) per mantenere l'integrità del contatto nelle applicazioni soggette a forti vibrazioni.
