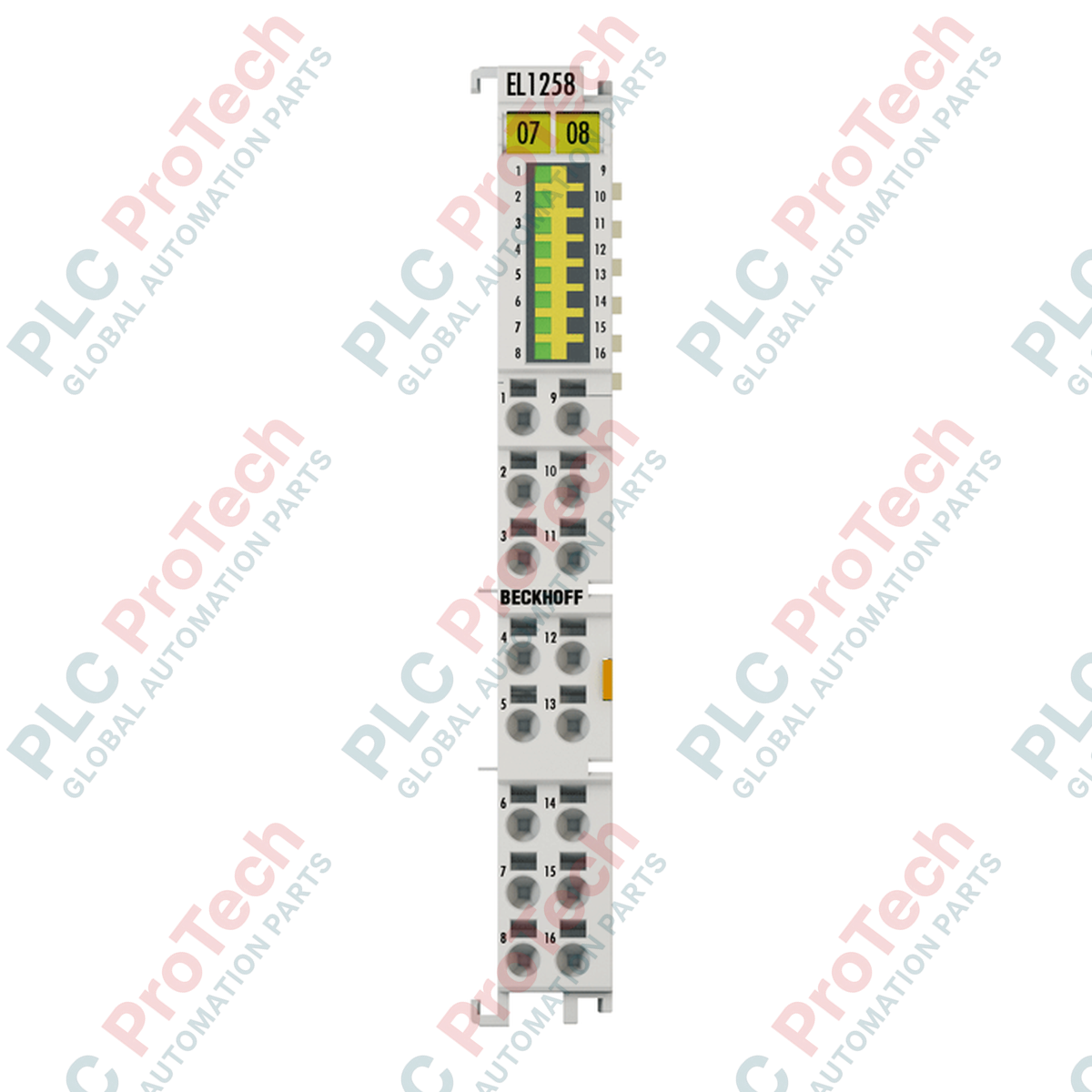

BECKHOFF EL1258 Terminale di ingresso digitale multi-timestamp a 8 canali

Panoramica del prodotto

 EL1258 (EL1258) è un terminale di ingresso digitale a 8 canali ad alte prestazioni, progettato per l'acquisizione ultraveloce dei segnali all'interno del sistema I/O EtherCAT. Progettato per applicazioni che richiedono un'estrema precisione temporale, come il rilevamento di componenti ad alta velocità, la registrazione dei riferimenti di stampa e i trigger di movimento sincronizzati,  EL1258 dispone di un notevole filtro d'ingresso inferiore a 1 µs. Utilizzando i  Distributed Clocks (DC) e la tecnologia avanzata di  multi-timestamping , questo terminale può rilevare e registrare più fronti di segnale all'interno di un singolo ciclo EtherCAT. Ciò consente al controller di ricostruire eventi ad alta frequenza con una precisione molto inferiore a 1 microsecondo, superando di fatto i limiti del tempo di ciclo del bus di campo.

Configurazione tecnica

L'architettura hardware di  EL1258 è alloggiata in un involucro High-Density (HD) da 12 mm e supporta 8 ingressi digitali con tecnologia di collegamento a 2 fili. È conforme agli standard IEC 61131-2 (Tipo 1/3), garantendo la compatibilità con i sensori industriali standard a 24 VDC. La funzione "Multi-Timestamp" costituisce il principale vantaggio tecnico: consente al terminale di memorizzare fino a 32 timestamp per canale (a seconda della configurazione), permettendo al PLC di elaborare eventi che si verificano più rapidamente del ciclo di task. Il modulo fornisce un isolamento elettrico di 500 V tra l'E-bus e il potenziale di campo ed è alimentato tramite il segmento EtherCAT, con un consumo tipico di 130 mA dall'E-bus.

Specifiche tecniche

Domande frequenti tecniche

Qual è il vantaggio del multi-timestamping rispetto agli ingressi digitali standard?

Gli ingressi digitali standard possono segnalare lo stato di un segnale solo nel momento in cui il ciclo EtherCAT li raggiunge. Se un segnale commuta più volte tra due cicli, tali eventi vengono persi.  EL1258 registra l'istante esatto (timestamp) di ogni transizione di fronte, consentendo al PLC di sapere esattamente quando si sono verificati più eventi, anche se sono avvenuti nel mezzo di un ciclo di comunicazione.

Questo terminale supporta i Distributed Clocks?

Sì.  EL1258 si basa sui Distributed Clocks (DC) per sincronizzare il proprio clock interno ad alta velocità con il resto della rete EtherCAT. Ciò consente ai timestamp di essere validi a livello globale nell'intero sistema di controllo.

Quanti fronti può rilevare EL1258 al secondo?

A seconda della configurazione e delle dimensioni del buffer richieste, può rilevare da 25.000 a 100.000 fronti al secondo. Ciò lo rende adatto al conteggio di impulsi ad alta velocità e al monitoraggio della rotazione oltre le capacità degli I/O standard.

Guida all'ingegneria e all'installazione

• Cablaggio High-Density: Poiché  EL1258 utilizza un involucro HD, lo spazio è limitato. Utilizzare puntalini per conduttori flessibili (da 0.14 a 0.75 mm²) per garantire collegamenti puliti e affidabili ed evitare che fili vaganti provochino cortocircuiti tra i punti di ingresso ravvicinati.

• Qualità del segnale per il filtraggio < 1 µs: Poiché il filtro d'ingresso è estremamente rapido (< 1 µs), il terminale è sensibile a picchi di disturbo molto brevi. Utilizzare sempre cavi schermati per i segnali ad alta velocità e instradarli lontano dai cavi CA ad alta potenza o dai cavi dei variatori di frequenza. Utilizzare sensori di alta qualità con caratteristiche di commutazione pulite per evitare il "doppio trigger" indesiderato.

• Configurazione software: In TwinCAT, è necessario abilitare la modalità DC (Distributed Clocks) per  EL1258. È inoltre necessario configurare il "Numero di timestamp" nelle impostazioni CoE (CanOpen over EtherCAT) in base ai requisiti dell'applicazione; l'aumento delle dimensioni del buffer può incrementare le dimensioni dell'immagine di processo.

• Spelatura e installazione: Spellare i cavi esattamente per 8–9 mm. Utilizzare un cacciavite a testa piatta per azionare i morsetti a molla. Assicurarsi che il terminale sia bloccato saldamente sulla guida DIN per mantenere un collegamento stabile ai contatti di alimentazione dell'E-bus.
