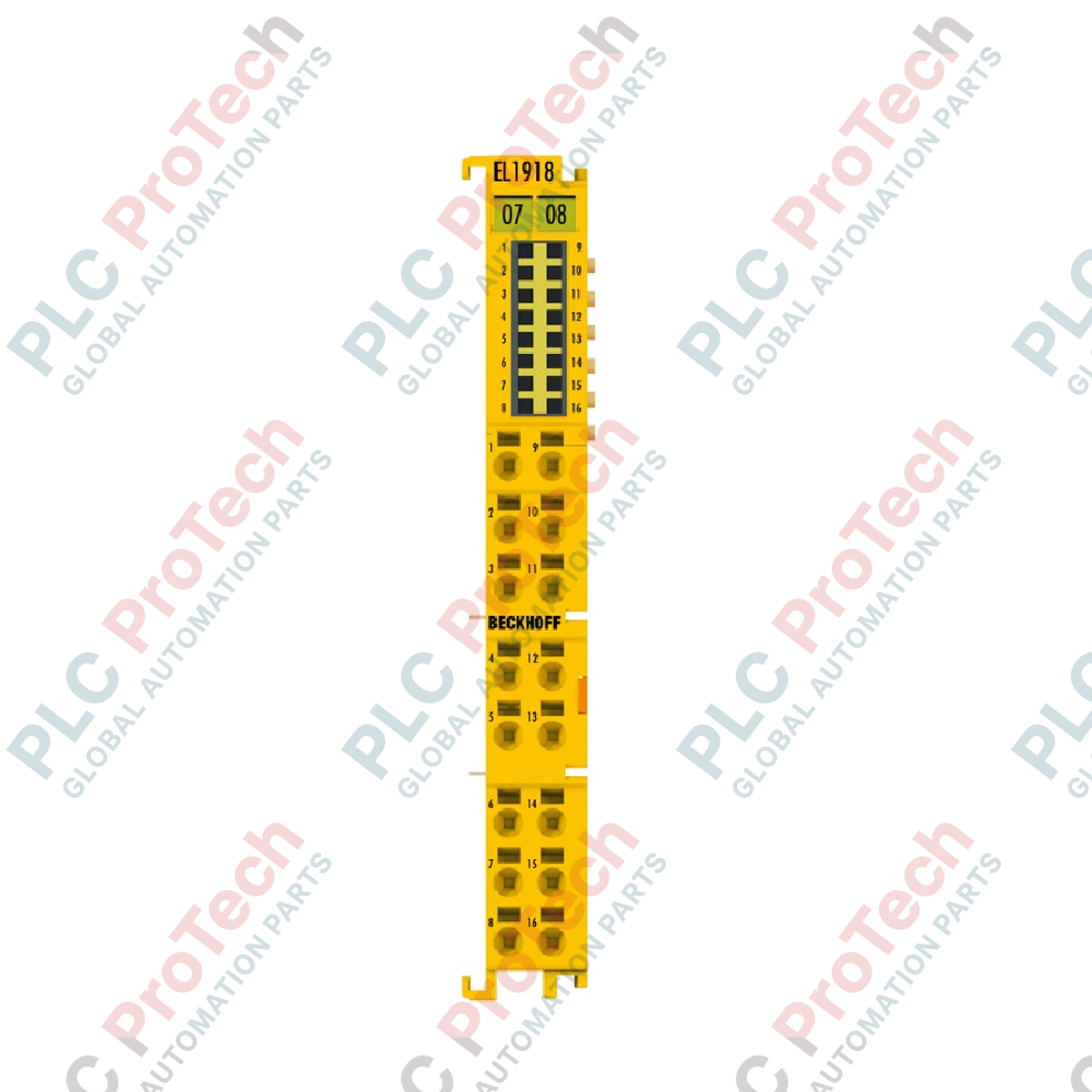

Beckhoff EL1918-2200 Terminale EtherCAT TwinSAFE con 8 ingressi digitali

Descrizione

Progettato per integrarsi direttamente nel sistema I/O EtherCAT, il Beckhoff EL1918-2200 è un terminale TwinSAFE ultracompatto, progettato per il collegamento decentralizzato di sensori di sicurezza. Questo modulo di ingressi digitali a 8 canali trasmette segnali sicuri tramite Safety over EtherCAT (FSoE) a un componente compatibile con TwinSAFE Logic, consentendo l'esecuzione affidabile delle funzioni di sicurezza in architetture di automazione industriale complesse. Grazie alla tecnologia di collegamento a 1 filo o 2 fili, il modulo combina un alloggiamento ad alta densità con una diagnostica di elaborazione robusta per soddisfare rigorosi requisiti di sicurezza globali.

Caratteristiche principali

• 8 ingressi digitali fail-safe: supporta il collegamento diretto di sensori e contatti sicuri.
• Integrazione del protocollo FSoE: funziona senza interruzioni tramite la comunicazione TwinSAFE / Safety over EtherCAT.
• Cablaggio flessibile: compatibile con schemi di terminazione a 1 filo e a 2 fili.
• Alloggiamento ad alta densità: la larghezza di 12 mm ottimizza lo spazio disponibile sulla guida DIN.
• Diagnostica dello stato: indicatori LED di stato dedicati sul pannello frontale per la comunicazione del bus e il monitoraggio degli errori.

Applicazioni

• Linee di assemblaggio automobilistico: interblocchi per cancelli di sicurezza, barriere fotoelettriche e circuiti di arresto di emergenza.
• celle robotizzate: elaborazione del feedback sicuro della posizione e dei segnali di sicurezza funzionale.
• Sistemi di movimentazione dei materiali: sistemi di arresto di emergenza distribuiti su reti fisiche estese.
• Macchinari per l'imballaggio: gestione delle zone di sicurezza multiassi e monitoraggio delle protezioni.

Specifiche tecniche

Approfondimenti empirici sull'ingegneria

Modelli alternativi e compatibilità

Mentre l'EL1908 standard offre 8 ingressi digitali, la variante EL1918-2200 utilizza una terminazione ad alta densità per la mappatura di sicurezza complessa e presenta parametri di logica di elaborazione ottimizzati. Si noti che questo morsetto richiede un master TwinSAFE Logic valido, ad esempio un EL6910 o una configurazione PLC di sicurezza TwinCAT, per eseguire funzioni di logica sicura. La compatibilità richiede TwinCAT 3.1 o versione successiva per una configurazione ottimale dei parametri e la gestione del protocollo FSoE.

Insidie applicative e note tecniche

Un rischio importante durante l'implementazione riguarda il dimensionamento dell'alimentazione E-bus. EL1918-2200 consuma tipicamente 165 mA dall'E-bus. Nei nodi di grandi dimensioni dotati di più slice di sicurezza o analogici, la linea interna di alimentazione a 5 V può saturarsi rapidamente. Ricalcolare sempre l'assorbimento di corrente dell'E-bus in TwinCAT System Manager; inserire un morsetto di alimentazione EL9410 se la corrente totale supera la capacità del coupler, tipicamente 2 A per i coupler EtherCAT standard.

Suggerimenti per la messa in servizio e il cablaggio

Durante il cablaggio dei collegamenti a molla High Density (HD), assicurarsi che i terminali a crimpare siano crimpati in modo squadrato e non superino 0.75 mm². Utilizzare un cacciavite specializzato a lama piatta per azionare i contatti a molla per i conduttori flessibili privi di terminali a crimpare precrimpati. Mantenere la lunghezza di spelatura rigorosamente tra 8 e 9 mm per evitare di esporre il rame nudo o impedire il corretto inserimento del contatto, condizioni che possono causare guasti intermittenti nei canali di sicurezza.
