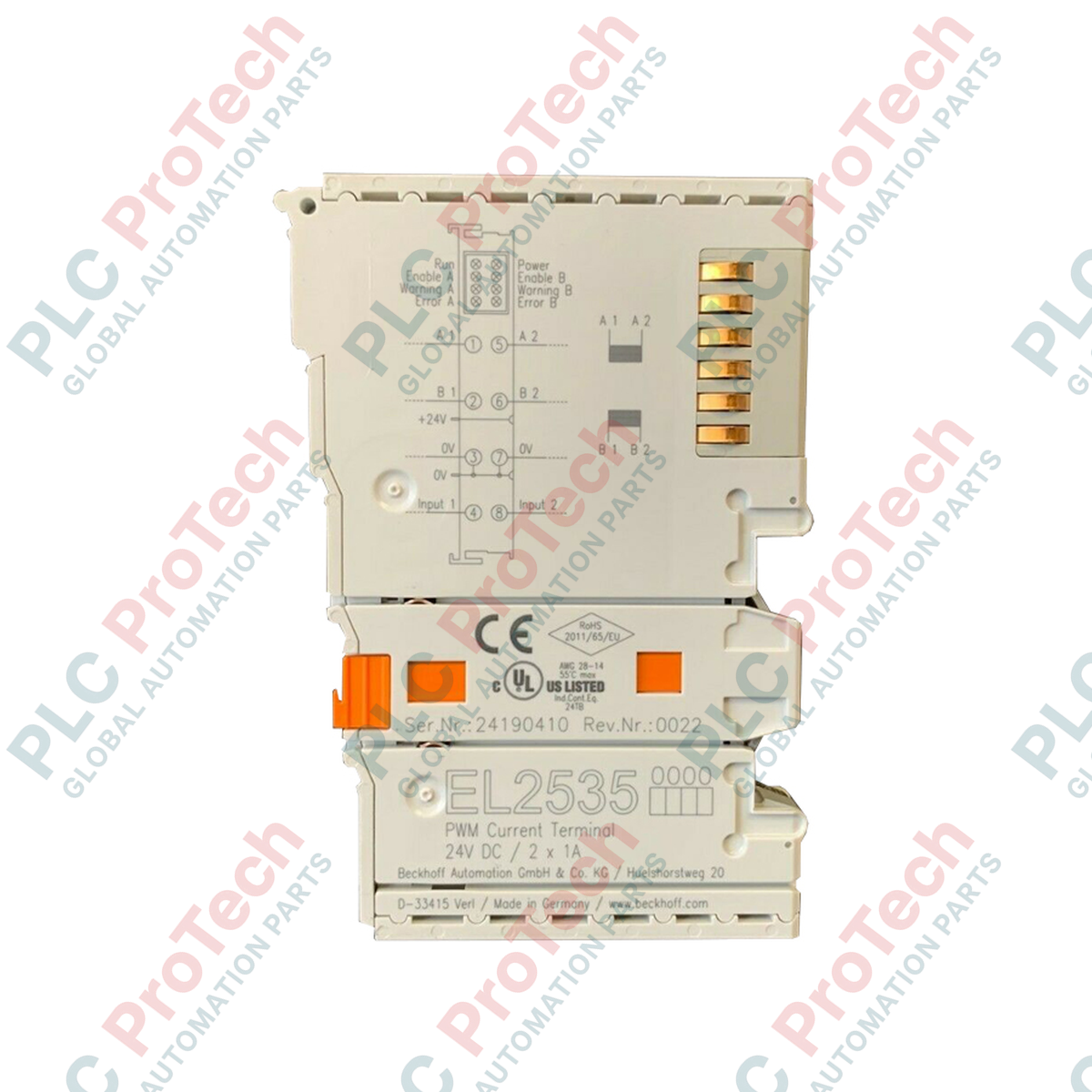

Beckhoff EL2535-0002 Terminale EtherCAT di corrente per impulsi a 2 canali

SKU EL2535-0002

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: BECKHOFF

  • Product No.: EL2535-0002

  • Country of origin:Germany

  • Product Type: Moduli I/O EtherCAT

  • Payment: T/T, Western Union

  • Weight: 50g

  • Dimensions: 120 mm x 80 mm x 25 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Eseguendo una regolazione della corrente ad alta precisione direttamente nell'architettura I/O EtherCAT, il Beckhoff EL2535-0002 funge da terminale di corrente a modulazione della larghezza degli impulsi a 2 canali, progettato per sistemi a 24 V CC. Utilizzando un'avanzata tecnologia di uscita push-pull, questo terminale regola il valore della corrente di uscita da zero fino al limite massimo del carico mediante la modulazione della larghezza degli impulsi controllata in corrente della tensione di alimentazione. Grazie a una progettazione di livello professionale, il modulo offre un robusto isolamento galvanico dall'E-bus interno per proteggere l'elettronica del livello di controllo dai disturbi del campo, mentre i LED diagnostici integrati forniscono un feedback chiaro e in tempo reale sullo stato locale e rilevano i guasti del cablaggio.

Caratteristiche

  • Architettura a doppio canale che supporta uscite PWM indipendenti controllate in corrente.
  • Configurazione dello stadio di uscita push-pull ottimizzata per carichi induttivi e resistivi.
  • Pieno isolamento elettrico tra l'E-bus e il potenziale del campo fino a 500 V.
  • LED diagnostici integrati che indicano lo stato del segnale, i guasti del carico e le condizioni del cablaggio.
  • Circuiti di protezione completi che prevengono i danni causati da sovraccarichi e cortocircuiti.

Applicazioni

  • Controllo di valvole proporzionali in macchinari industriali idraulici e pneumatici.
  • Modulazione della velocità e della coppia per motori CC a bassa potenza e frazionari.
  • Controllo della corrente di refrigeratori termoelettrici (elementi Peltier) in camere a temperatura controllata di precisione.
  • Alimentazione modulata per resistenze di riscaldamento industriali e carichi a filamento.

Specifiche tecniche

Parametro Valore della specifica
Produttore Beckhoff
Numero di modello EL2535-0002
Numero di canali 2
Tensione nominale 24 V CC (-15 percento / +20 percento)
Tecnologia di collegamento Uscita PWM, uscite push-pull
Frequenza di clock PWM 30 kHz (predefinita)
Intervallo del ciclo di lavoro Da 0 a 100 percento (controllato in corrente)
Risoluzione 10 bit (ciclo di lavoro PWM interno)
Consumo di corrente dell'E-bus Tipicamente 110 mA
Isolamento elettrico 500 V (E-bus / potenziale del campo)
Formato del valore di controllo Intero con segno a 16 bit
Peso 0,05 kg
Peso di spedizione (calcolato) 0,15 kg
Dimensioni della confezione (calcolate) 120 mm x 80 mm x 25 mm

Collegamenti e interfacce

Punto di contatto del morsetto Assegnazione dei segnali Dettagli funzionali
1 Uscita 1 + Canale di uscita PWM positivo 1
5 Uscita 1 - Canale di uscita PWM negativo 1
2 Uscita 2 + Canale di uscita PWM positivo 2
6 Uscita 2 - Canale di uscita PWM negativo 2
3 +24 V CC Alimentazione del campo (potenziale positivo)
7 0 V Alimentazione di campo (potenziale di terra)
4 Schermatura Messa a terra funzionale / Schermatura elettromagnetica
8 Schermatura Messa a terra funzionale / Schermatura elettromagnetica

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

L'EL2535-0002 deve essere configurato tramite TwinCAT System Manager utilizzando la corretta descrizione XML del dispositivo (ESI) corrispondente alla revisione hardware del modulo. Assicurarsi che il firmware del morsetto soddisfi i requisiti minimi della propria implementazione TwinCAT per utilizzare senza problemi tutte le funzioni di mappatura dei registri a 16 bit.

Insidie applicative e note ingegneristiche

Durante la commutazione di carichi altamente induttivi, come grandi valvole proporzionali, i picchi elevati di forza controelettromotrice possono attivare i meccanismi interni di sovracorrente o di arresto termico degli stadi push-pull. Per prevenire interventi intempestivi, gli ingegneri devono verificare che la capacità di dissipazione dell'energia del diodo di limitazione interno non venga superata oppure installare diodi esterni a ricircolo a recupero rapido direttamente ai capi dei terminali del carico se i cicli di lavoro rimangono elevati ai limiti massimi di corrente.

Suggerimenti per la messa in servizio e il cablaggio

A causa della frequenza di commutazione predefinita di 30 kHz delle uscite PWM, le linee che arrivano al carico possono agire da trasmettitori attivi di disturbi. Si raccomanda vivamente di utilizzare cavi schermati a doppino intrecciato per entrambi i canali di uscita. Collegare gli schermi dei cavi direttamente ai contatti 4 o 8 del morsetto e assicurarsi che sulla guida DIN sia mantenuta una connessione di terra a bassa impedenza tramite una sbarra in rame o un morsetto di terra.

Linee guida per l'installazione

AVVERTENZA CRITICA: Prima di montare, inserire o rimuovere qualsiasi morsetto dall'assemblaggio del segmento EtherCAT, diseccitare completamente sia il bus di alimentazione di campo a 24 V DC sia gli alimentatori principali dell'E-bus. La mancata completa separazione di tutte le fonti di alimentazione può causare danni ottici o fisici permanenti ai contatti interni di comunicazione dell'E-bus.
1

Allineare il morsetto alla guida DIN (TS35) e farlo scorrere saldamente in posizione finché il meccanismo di bloccaggio non scatta in modo sicuro.

2

Spingere insieme i morsetti adiacenti per garantire che i contatti E-bus montati lateralmente stabiliscano connessioni continue, affidabili e a bassa resistenza.

3

Utilizzando un cacciavite standard a testa piatta, inserire i conduttori del cablaggio di campo nei punti di connessione push-in secondo la configurazione di piedinatura designata.

4

Verificare la corretta messa a terra della guida DIN per ottenere una compatibilità elettromagnetica (EMC) e una stabilità del segnale ottimali.

FAQ

Qual è la funzione principale del Beckhoff EL2535-0002?

Funziona come un morsetto a corrente con modulazione della larghezza degli impulsi a 2 canali, che controlla le correnti di carico esterne (come le valvole proporzionali) regolando il ciclo di lavoro di un'alimentazione a 24 V CC tramite uscite push-pull.

Qual è la frequenza di clock PWM predefinita di questo morsetto?

Il morsetto ha una frequenza di clock PWM predefinita di 30 kHz, ottimizzata per un controllo stabile della corrente nei carichi induttivi industriali standard.

L'EL2535-0002 è isolato dalla rete del controller principale?

Sì, offre un isolamento galvanico di 500 V tra i circuiti di comunicazione E-bus interni e il potenziale di campo a 24 V CC.

Come vengono diagnosticati localmente i guasti di cablaggio e i problemi di sovracorrente del carico?

Il modulo è dotato di LED diagnostici integrati per ciascuno dei due canali, che cambiano stato per segnalare guasti di cablaggio, condizioni di sovraccarico o il normale funzionamento.
