BECKHOFF EL2872 Terminale EtherCAT

Descrizione

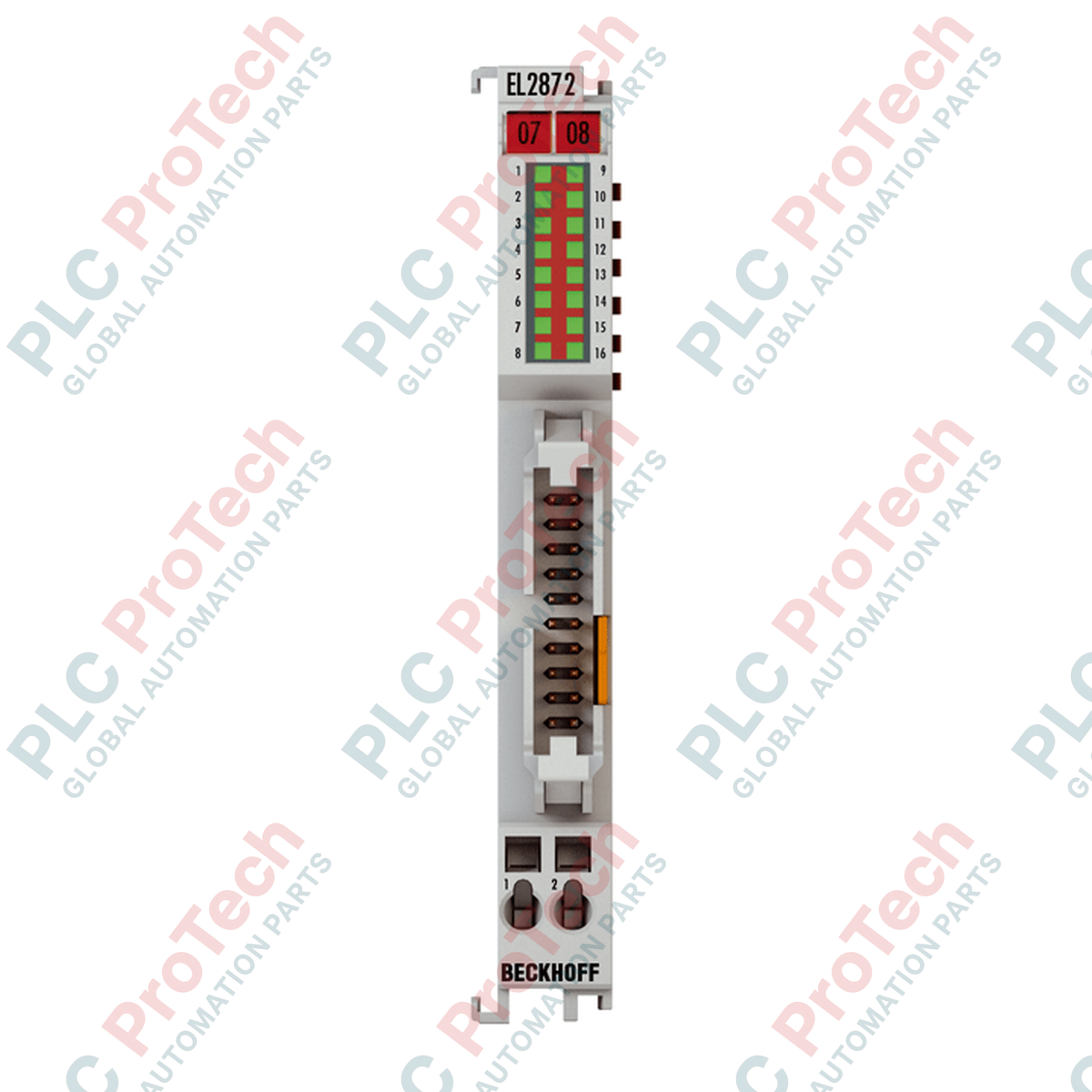

Il BECKHOFF EL2872 è un terminale di uscita digitale a 16 canali progettato per il sistema Ethernet industriale EtherCAT. Operando a una tensione nominale di 24 V CC, questo morsetto commuta i segnali di controllo binari dall'unità di automazione agli attuatori a livello di processo, con una corrente di uscita massima di 0,5 A per canale. Grazie all'alloggiamento compatto per morsetti dotato di LED di segnalazione, il dispositivo è progettato per gestire carichi ohmici, induttivi e di lampade, integrando canali di uscita a prova di cortocircuito e protezione contro l'inversione di polarità.

Il collegamento al livello di campo avviene tramite un'interfaccia con cavo piatto, rendendo l'EL2872 ideale per terminali per valvole con connettori multipolari e applicazioni di distribuzione del segnale ad alta densità. Il terminale comunica tramite l'E-bus, integrandosi perfettamente nelle stazioni I/O modulari Beckhoff. Durante la configurazione non sono necessarie impostazioni manuali degli indirizzi o dei parametri, poiché questi vengono assegnati automaticamente dal master EtherCAT.

Caratteristiche

• 16 canali di uscita digitali operanti a 24 V CC
• Corrente di uscita massima di 0,5 A per canale con design a prova di cortocircuito
• Supporta carichi ohmici, induttivi e di lampade
• Interfaccia di collegamento con cavo piatto ottimizzata per terminali per valvole con connettori multipolari
• Comunicazione E-bus per l'integrazione diretta nei segmenti di morsetti EtherCAT
• Configurazione plug-and-play senza necessità di impostare manualmente gli indirizzi
• LED di segnalazione integrati per la diagnostica dello stato dei canali

Applicazioni

• Controllo di terminali per valvole con connettori multipolari nei macchinari automatizzati
• Interfacciamento di attuatori digitali multicanale in linee di produzione modulari
• Gestione di lampade spia a 24 V CC e carichi induttivi nei quadri elettrici
• Distribuzione digitale ad alta densità delle uscite nelle architetture di controllo basate su EtherCAT

Specifiche tecniche

Generale

Segnale e I/O

Dati elettrici

Prestazioni e commutazione

Collegamento

Caratteristiche meccaniche e ambientali

Conformità e certificazioni

Linee guida per l'installazione

1. Assicurarsi che l'intero sistema di controllo sia stato messo in sicurezza, diseccitato e sottoposto a blocco prima di eseguire qualsiasi intervento di installazione meccanica o elettrica.
2. Ispezionare l'alloggiamento del morsetto BECKHOFF EL2872 e l'interfaccia del cavo piatto per rilevare eventuali segni di danni da trasporto o contaminazione.
3. Montare il morsetto su una guida DIN standard da 35 mm conforme alla norma EN 60715, innestando il meccanismo di bloccaggio fino a quando scatta saldamente in posizione.
4. Interbloccare i morsetti adiacenti affiancandoli, utilizzando il sistema integrato di collegamento a doppia scanalatura e chiave.
5. Collegare il cavo piatto appropriato (AWG 28, passo di 1,27 mm) all'interfaccia dei morsetti, assicurandosi del corretto allineamento dei pin e del bloccaggio sicuro.
6. Verificare che gli alimentatori a 24 V CC e i potenziali lato campo siano collegati correttamente e funzionino entro le tolleranze di tensione specificate.
7. Ripristinare l'alimentazione del sistema e verificare lo stato operativo tramite i LED di segnalazione diagnostica integrati e l'ambiente di progettazione TwinCAT.
