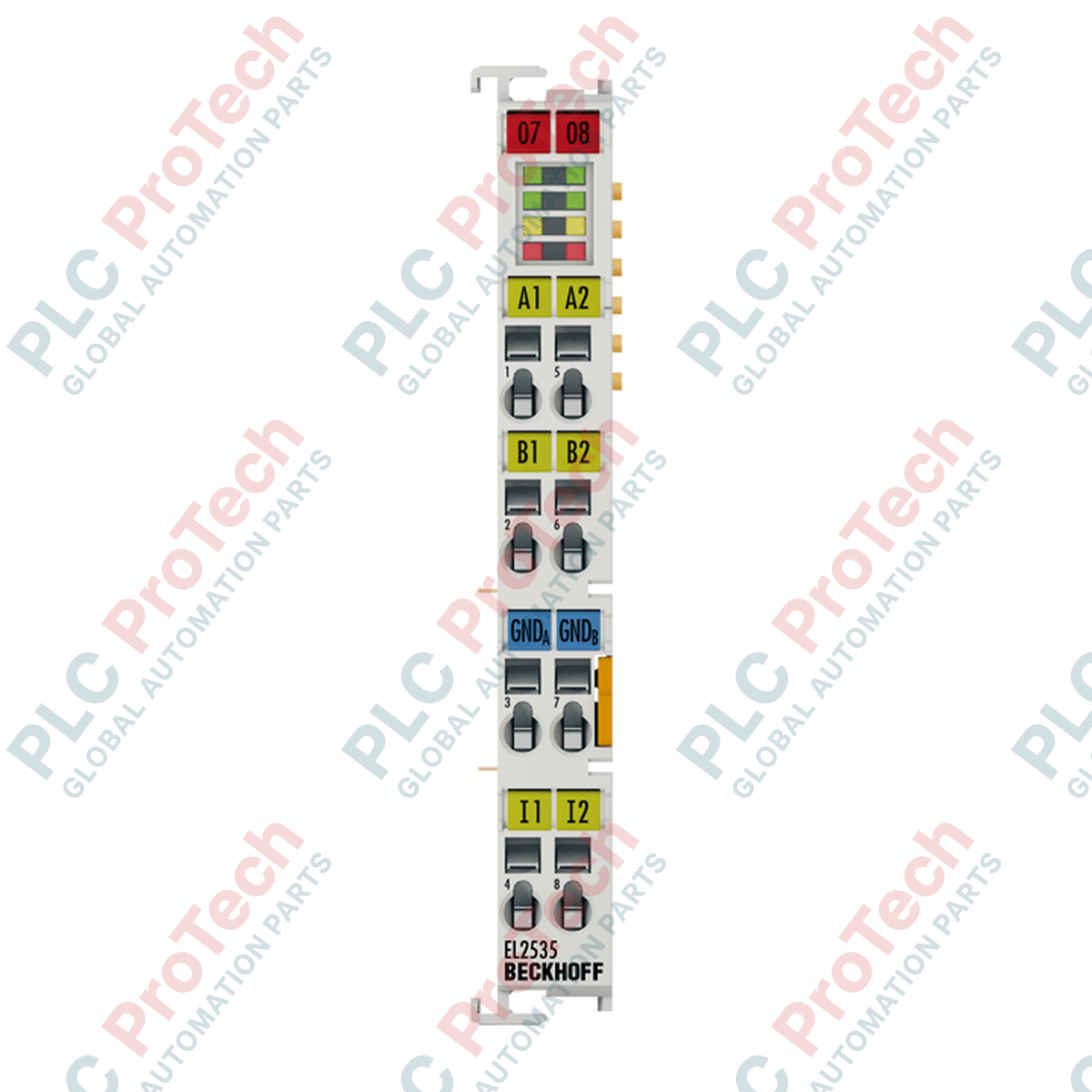

Beckhoff EL2535-0050 Terminale EtherCAT, modulo di uscita PWM a 2 canali

SKU EL2535-0050

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: BECKHOFF

  • Product No.: EL2535-0050

  • Country of origin:Germany

  • Product Type: Terminali EtherCAT

  • Payment: T/T, Western Union

  • Weight: 2000g

  • Dimensions: 120 mm x 80 mm x 25 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Progettato per fornire una modulazione ad alta precisione controllata in corrente all'interno di reti di controllo distribuite, il Beckhoff EL2535-0050 funziona come terminale di uscita a modulazione di larghezza d'impulso (PWM) a doppio canale per applicazioni a 24 V CC. Questo modulo compatto da 12 mm modula carichi induttivi fino a 50 mA con una frequenza di commutazione predefinita di 30 kHz. Grazie alle uscite push-pull integrate e a due ingressi digitali ausiliari da 24 V CC, consente il controllo reattivo a circuito chiuso di refrigeratori termoelettrici, micromotori CC e valvole proporzionali direttamente sul segmento EtherCAT.

Caratteristiche principali

  • Controllo della corrente a doppio canale: due canali PWM push-pull indipendenti, con limiti di corrente fino a ±50 mA.
  • Modulazione ad alta frequenza: frequenza di clock PWM predefinita ad alta velocità di 30 kHz, con un fattore di lavoro da 0% a 100% e risoluzione a 10 bit.
  • Ingressi digitali integrati: due ingressi digitali fisici da 24 V CC per il feedback hardware diretto, il rilevamento dei finecorsa o il controllo locale dei trigger.
  • Protezione robusta: protezione integrata contro i cortocircuiti (limitazione tipica a meno di 500 mA) e contro l'inversione di polarità.
  • Isolamento elettrico: barriera di isolamento completa da 500 V che separa i circuiti E-bus interni dal potenziale di campo.
  • Alloggiamento standardizzato: custodia compatta IP20 da 12 mm con LED diagnostici per l'indicazione diretta dello stato della comunicazione E-bus e degli stati dei canali.

Applicazioni

  • Controllo di valvole proporzionali: modulazione fluida della corrente, con isteresi ridotta al minimo, per valvole microfluidiche e pneumatiche industriali.
  • Regolazione di elementi Peltier: sistemi di controllo a circuito chiuso per il riscaldamento e il raffreddamento termoelettrici di precisione.
  • Micromotori CC: regolazione della velocità e della coppia con limitazione della corrente per micromotori.
  • Sistemi ottici e laser: regolazione dinamica di array di illuminazione, LED di eccitazione e stadi di riscaldamento.

Specifiche tecniche

Parametro Valore / specifica
Produttore Beckhoff Automation GmbH & Co. KG
Numero di modello EL2535-0050
Tecnologia di connessione Uscita PWM, uscite push-pull
Numero di uscite 2
Tensione nominale 24 V CC (-15% / +20%)
Tipo di carico Induttivo (maggiore di 1 mH)
Corrente di uscita massima ±50 mA
Corrente di cortocircuito Tipicamente inferiore a 500 mA
Frequenza di clock PWM 30 kHz predefinita
Fattore di lavoro Da 0% a 100% (controllato in corrente)
Risoluzione 10 bit
Consumo di corrente E-bus Tipicamente 110 mA
Consumo dei contatti di alimentazione Tipicamente 30 mA + carico
Ampiezza in bit dell'immagine di processo 48 ingressi/uscite (2 x 16 bit di dati, 2 x 8 bit di controllo/stato)
Ingressi digitali 2 ingressi digitali da 24 V
Isolamento elettrico 500 V (E-bus / potenziale di campo)
Temperatura di esercizio 0 a +55 °C
Temperatura di stoccaggio -25 a +85 °C
Umidità relativa 95%, senza condensa
Classe di protezione IP20
Omologazioni e marcature CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc), cFMus Classe I Div 2
Paese di origine Germania
Peso netto 50 g
Peso di spedizione (calcolato) 0,15 kg
Dimensioni (L x A x P) 12 mm x 100 mm x 68 mm
Dimensioni della confezione (calcolate) 120 mm x 80 mm x 25 mm

Collegamenti e interfacce

Punto di collegamento Assegnazione dei segnali Descrizione
1 Uscita PWM 1 (+) Collegamento positivo per il canale PWM 1
5 Uscita PWM 1 (-) Collegamento negativo (ritorno) per il canale PWM 1
2 Uscita PWM 2 (+) Collegamento positivo per il canale PWM 2
6 Uscita PWM 2 (-) Collegamento negativo (ritorno) per il canale PWM 2
3 Ingresso digitale 1 Ingresso digitale ausiliario a 24 V DC per il circuito di retroazione 1
7 Ingresso digitale 2 Ingresso digitale ausiliario a 24 V DC per il circuito di retroazione 2
4 Contatto di alimentazione +24 V DC Collegamento di alimentazione interno alla barra di alimentazione positiva
8 Contatto di alimentazione 0 V DC Collegamento di alimentazione interno alla barra di alimentazione negativa

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

A differenza dei morsetti PWM standard a controllo di tensione, il modello speciale EL2535-0050 a controllo di corrente regola direttamente la corrente di uscita per compensare le variazioni della resistenza della bobina dipendenti dalla temperatura. Assicurarsi che TwinCAT 2.11 (o versione successiva) sia configurato con il file corretto di descrizione XML del dispositivo (ESI) per evitare errori di incompatibilità del driver durante la scansione dell'hardware.

Problemi applicativi e note ingegneristiche

Questo morsetto richiede un carico induttivo minimo di 1 mH. Il collegamento di carichi altamente capacitivi o puramente resistivi con bassi valori di induttanza può causare oscillazioni ad alta frequenza, attivare i limiti interni di cortocircuito (inferiori a 500 mA) e impedire una regolazione stabile della corrente. In configurazioni di montaggio ad alta densità, assicurare un orientamento di installazione verticale per consentire un'adeguata dissipazione termica passiva attraverso l'involucro del morsetto in policarbonato.

Suggerimenti per la messa in servizio e il cablaggio

A causa della frequenza portante di 30 kHz, si consiglia di utilizzare cavi a doppino intrecciato schermati (STP) per il collegamento alle bobine degli attuatori. Collegare lo schermo a un morsetto di messa a terra esterno (come il morsetto schermato Beckhoff KL9080) il più vicino possibile al punto di ingresso nell'armadio elettrico, per evitare che le interferenze elettromagnetiche si propaghino nei segnali analogici a bassa tensione paralleli.

Linee guida per l'installazione

AVVERTENZA CRITICA

Isolare tutti i contatti di alimentazione lato campo a 24 V DC e gli alimentatori standard del bus E prima di installare, rimuovere o cablare qualsiasi morsetto EtherCAT. Le scariche elettrostatiche e la sostituzione a caldo possono danneggiare i componenti interni sensibili del bus.

1

Allineare i morsetti affiancandoli utilizzando il sistema a doppia scanalatura e chiave, quindi farli scorrere saldamente su una guida DIN standard da 35 mm (conforme alla norma EN 60715) finché il blocco non scatta.

2

Spellare i conduttori esattamente per 8-9 mm. Utilizzare un cacciavite a testa piatta per premere il meccanismo del morsetto azionato a molla, inserire il cavo e rilasciare per fissarlo. I conduttori rigidi o con puntalino possono essere inseriti direttamente.

3

Verificare le sezioni dei conduttori per il collegamento: utilizzare AWG da 28 a 14 per i cavi rigidi/flessibili e da AWG 26 a 16 per i cavi terminati con puntalini.

FAQ

Qual è la differenza principale tra il modello EL2535 standard e il modello EL2535-0050?

L'EL2535-0050 utilizza una modulazione a larghezza d'impulso con corrente controllata, regolando dinamicamente la corrente di uscita fino a 50 mA. Questo design riduce le variazioni della resistenza della bobina causate dagli sbalzi di temperatura, a differenza dei moduli PWM standard con tensione controllata.

Questo terminale supporta la sincronizzazione Distributed Clocks (DC)?

No, l'EL2535-0050 non supporta la sincronizzazione Distributed Clocks. Funziona con il ciclo EtherCAT di base.

Cosa succede se collego un carico resistivo con un'induttanza inferiore a 1 mH?

I carichi con un'induttanza inferiore a 1 mH possono causare oscillazioni di corrente ad alta frequenza, che possono attivare la protezione interna contro i cortocircuiti (in genere al di sotto di 500 mA) e causare un controllo irregolare dell'uscita.

I due ingressi digitali ausiliari sono configurabili?

Sì, sono ingressi digitali standard a 24 V CC mappati nell'immagine di processo EtherCAT (2 x 8 bit di controllo/stato) e possono essere configurati come trigger di retroazione all'interno del circuito di controllo.
