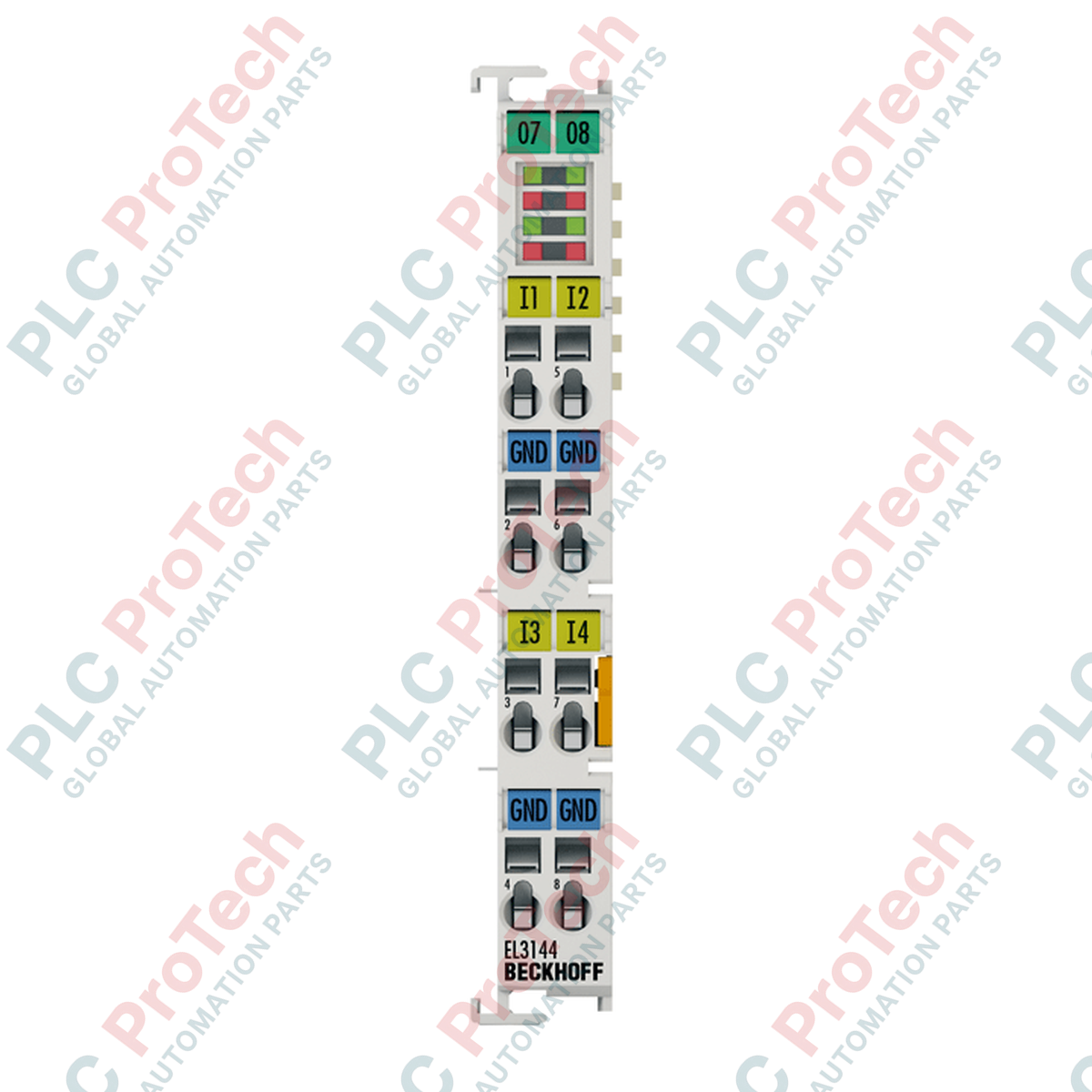

BECKHOFF EL3144 Morsetto EtherCAT

Descrizione

Il BECKHOFF EL3144 è un terminale EtherCAT con ingresso analogico a 4 canali, progettato per acquisire ed elaborare segnali di corrente nell'intervallo da 0 a 20 mA. Operando con tecnologia a terminazione singola, questo modulo offre una misurazione ad alta risoluzione a 16 bit per attività industriali impegnative di controllo e strumentazione.

In quanto parte del sistema modulare di I/O BECKHOFF, EL3144 si integra nelle reti EtherCAT, offrendo una conversione rapida del segnale con un tempo di circa 40 µs. L'integrazione dei Distributed Clocks (DC) consente misurazioni sincronizzate ad alta precisione in configurazioni complesse, rendendolo ideale per applicazioni di controllo sincronizzato.

Alloggiato in un involucro compatto da 12 mm per terminali, il dispositivo presenta un isolamento elettrico di 500 V tra l'E-bus e i canali del segnale. Questo isolamento protegge il sistema di controllo dalle interferenze elettromagnetiche e dal rumore elettrico comuni negli ambienti di campo.

Caratteristiche

• Quattro ingressi analogici a terminazione singola configurati per circuiti di corrente da 0 a 20 mA
• Elevata risoluzione di misurazione di 16 bit per una rappresentazione accurata del segnale
• Tempo di conversione rapido di circa 40 µs
• Supporto dei Distributed Clocks (DC) con precisione di sincronizzazione inferiore a 1 µs
• Filtro d'ingresso integrato con frequenza limite di 5 kHz per sopprimere il rumore ad alta frequenza
• Alloggiamento compatto da 12 mm installabile su guida DIN, con LED standard di indicazione dello stato
• Isolamento elettrico di 500 V (da E-bus a tensione del segnale) per una maggiore affidabilità sul campo

Applicazioni

• Sistemi di misura dei processi e monitoraggio continuo
• Interfacciamento con sensori di corrente industriali, inclusi misuratori di portata e trasmettitori di pressione
• Sistemi di feedback a circuito chiuso nell'automazione industriale
• Sistemi di acquisizione dati analogici multicanale ad alta velocità

Specifiche tecniche

Specifiche generali

Prestazioni ed elaborazione del segnale

Specifiche elettriche

Caratteristiche fisiche e meccaniche

Condizioni ambientali e conformità

Linee guida per l'installazione

1. Assicurarsi che l'intero sistema di automazione e i contatti di alimentazione siano completamente privi di tensione prima di montare o rimuovere qualsiasi modulo.
2. Ispezionare il morsetto per verificare l'assenza di danni fisici o detriti prima del montaggio sulla guida.
3. Montare il modulo su una guida DIN standard da 35 mm (EN 60715), fissando il meccanismo di bloccaggio e garantendo l'integrità del collegamento standard a incastro con le unità adiacenti.
4. Verificare che i contatti E-bus siano correttamente allineati con i morsetti adiacenti per mantenere la continuità elettrica.
5. Spellare i cavi di campo alla lunghezza consigliata di 8 a 9 mm. Inserire i conduttori nei collegamenti dei morsetti attivando il meccanismo a molla con un cacciavite adatto.
6. Collegare correttamente a terra e schermare i segnali ad anello di corrente per ridurre al minimo l'influenza del rumore industriale sulle misurazioni analogiche.
7. Riattivare il sistema ed eseguire i passaggi di configurazione tramite TwinCAT per mappare l'immagine di processo e verificare la funzionalità dei canali.
