BECKHOFF EL3208 Terminale di ingresso RTD a 8 canali 16-Bit Pt100/Ni1000

Panoramica del prodotto

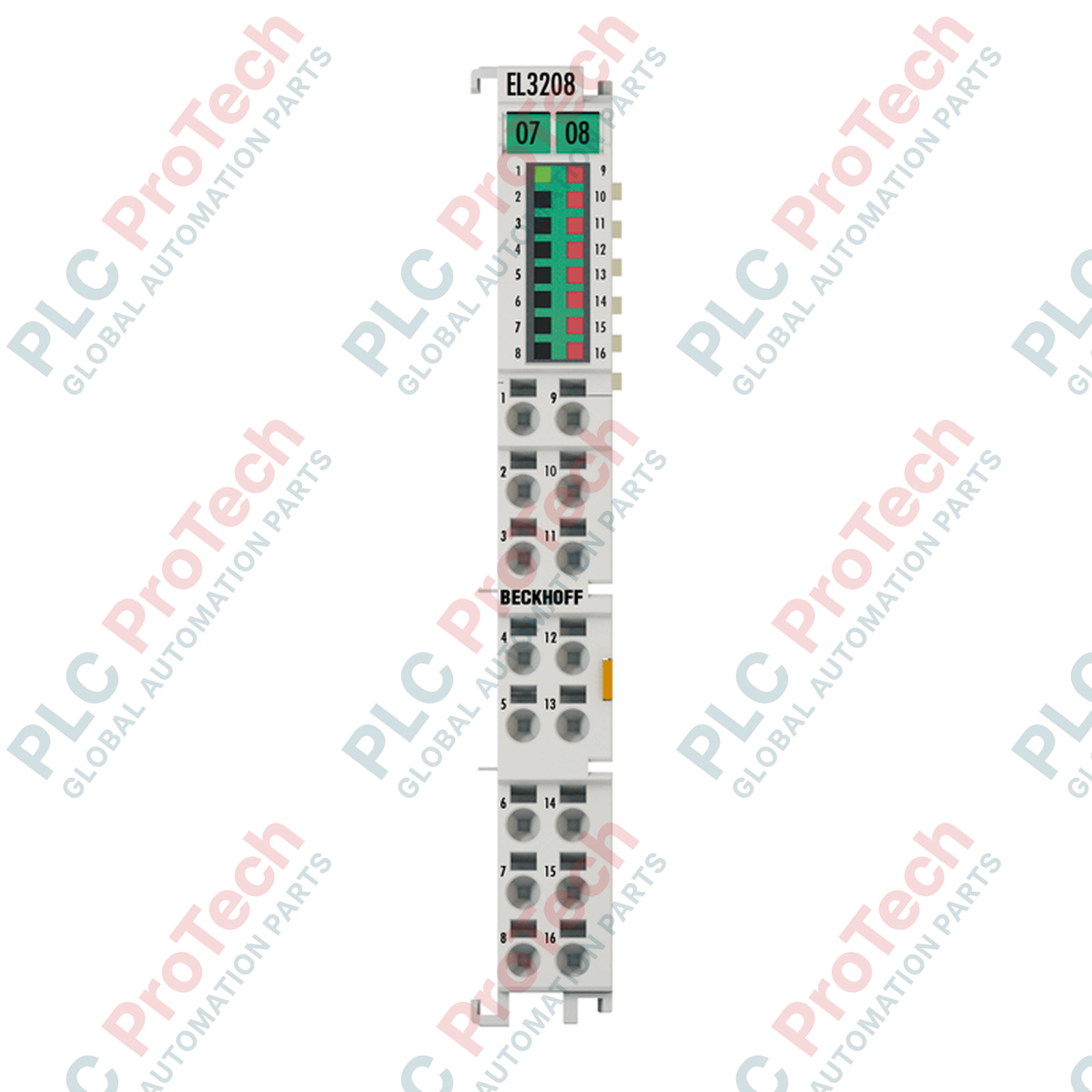

Il EL3208 (EL3208) è un terminale di ingresso analogico ad alta densità (HD) a 8 canali, progettato per la misurazione precisa della temperatura all'interno del sistema I/O EtherCAT. Progettato per il monitoraggio termico multizona in forni industriali, macchine per lo stampaggio a iniezione della plastica e impianti HVAC, l' EL3208 supporta un'ampia gamma di rilevatori di temperatura a resistenza (RTD), inclusi i sensori Pt100, Pt1000 e Ni1000. Integrando 8 canali di misura in un unico alloggiamento da 12 mm, offre una densità I/O eccezionalmente elevata, riducendo significativamente lo spazio necessario sulla guida DIN. La risoluzione a 16 bit garantisce una granularità della temperatura di 0,1 Celsius per cifra, consentendo il controllo termico stabile e preciso necessario per processi chimici o produttivi sensibili.

Configurazione tecnica

L'architettura hardware dell' EL3208 utilizza la tecnologia di collegamento a 2 fili per tutti gli 8 canali, ottimizzata per installazioni salvaspazio in cui i cavi dei sensori sono relativamente corti o la resistenza dei fili può essere compensata via software. Il terminale dispone di un filtro digitale integrato configurabile tramite TwinCAT System Manager per regolare i tempi di conversione tra 3 ms e 1600 ms, consentendo agli ingegneri di trovare il giusto equilibrio tra risposta ad alta velocità e un'efficace soppressione del rumore. Per una maggiore sicurezza del sistema, l' EL3208 include il monitoraggio dei valori limite e il rilevamento della rottura o del cortocircuito del sensore. Il modulo è alimentato interamente tramite E-bus, con un assorbimento tipico di 140 mA, e fornisce un isolamento elettrico di 500 V per proteggere la comunicazione EtherCAT interna dalle interferenze sul lato campo.

Specifiche tecniche

Domande frequenti tecniche

Come posso compensare la resistenza dei fili con un collegamento a 2 fili?

Poiché l' EL3208 utilizza un metodo a 2 fili, la resistenza del cavo di collegamento si somma al valore del sensore. È possibile compensarla nel software TwinCAT misurando la resistenza del cavo e inserendo un valore di offset nelle impostazioni CoE (CanOpen over EtherCAT) del terminale per mantenere la precisione.

L'EL3208 può misurare resistori standard o potenziometri?

Sì. Oltre ai sensori di temperatura, il terminale può essere configurato per la misurazione della sola resistenza nell'intervallo da 10 Ohm a 4 kOhm. Questo lo rende versatile per il monitoraggio della posizione dei potenziometri o di altri trasduttori resistivi.

Cosa succede se si rompe un filo del sensore?

L' EL3208 rileva i circuiti aperti. Quando viene rilevata la rottura di un filo, il bit di stato del canale interessato viene impostato nell'immagine di processo e il valore raggiunge in genere il limite massimo (ad es. 0x7FFF), consentendo alla logica del PLC di attivare un arresto di sicurezza o un allarme.

Guida alla progettazione e all'installazione

• Cablaggio ad alta densità: l' EL3208 utilizza un alloggiamento ad alta densità (HD). A causa della ridotta distanza tra i terminali, è obbligatorio utilizzare puntalini per i fili intrecciati (0,14 a 0,75 mm²) per evitare che i singoli fili creino ponti tra i canali adiacenti. Utilizzare uno spelafili calibrato per mantenere una lunghezza di spelatura precisa di 8–9 mm.

• EMI e integrità del segnale: anche con il filtraggio a 16 bit, i segnali RTD sono dell'ordine dei millivolt e sensibili al rumore. Utilizzare sempre cavi schermati per i collegamenti dei sensori e collegare a terra lo schermo all'ingresso del quadro di controllo. Evitare di posare i cavi dei sensori nella stessa canalina dei cavi dei motori in CA ad alta potenza o dei cavi di uscita dei variatori di frequenza.

• Configurazione del filtro: per le applicazioni con variazioni lente della temperatura (come grandi vasche o aria ambiente), aumentare il tempo di conversione a 1600 ms. Ciò migliora la reiezione del rumore a 50/60 Hz e fornisce un segnale molto più uniforme per i circuiti di controllo PID.

• Considerazioni termiche: quando si montano più terminali EL3208 affiancati, assicurarsi che la temperatura ambiente del quadro non superi i 60 Celsius. Sebbene il modulo abbia un basso consumo, la densità di 8 canali richiede un adeguato flusso d'aria verticale per garantire la stabilità a lungo termine della deriva.
