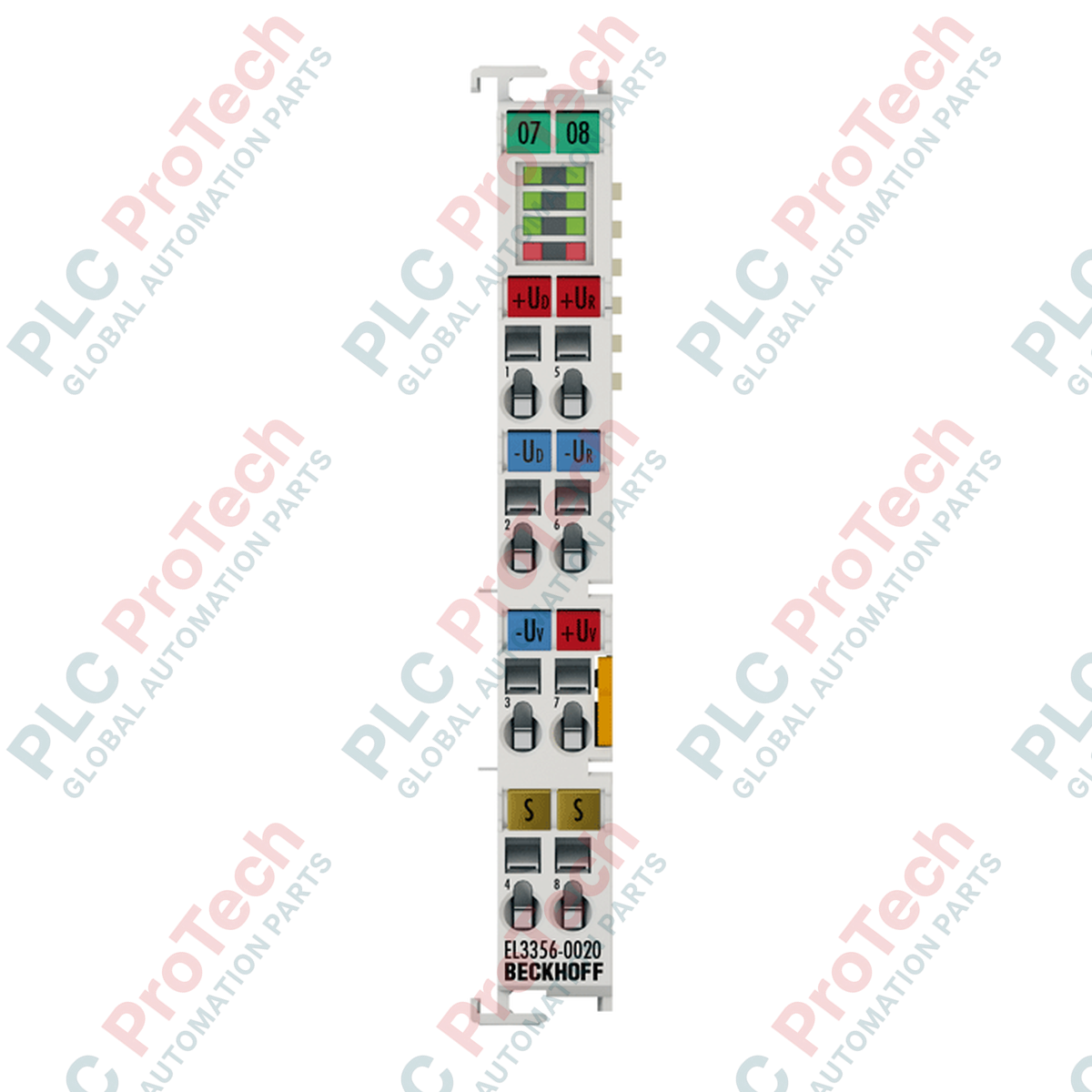

Beckhoff EL3356-0020 Terminale EtherCAT Ingresso analogico a 1 canale

Descrizione

Progettato specificamente per applicazioni di monitoraggio gravimetrico e della forza ad alta precisione, il morsetto EtherCAT Beckhoff EL3356-0020 elabora i segnali differenziali provenienti da estensimetri a ponte completo con velocità e precisione eccezionali. Questo morsetto si interfaccia direttamente con i ponti resistivi per fornire misurazioni affidabili e calibrate in fabbrica negli ambienti dei processi industriali.

Caratteristiche principali

• Interfaccia diretta per un ponte resistivo con tecnologia a ponte completo.
• Conversione analogico-digitale ad alta risoluzione a 24 bit con opzioni di presentazione dei dati a 32 bit.
• Certificato di calibrazione di fabbrica memorizzato internamente per garantire la precisione.
• Supporta Distributed Clocks (DC) per una sincronizzazione temporale precisa nella rete EtherCAT.
• Filtri dinamici integrati, media mobile quadrupla e routine di autocalibrazione.

Applicazioni industriali

• Bilance industriali a piattaforma ad alta precisione e sistemi di pesatura di contenitori.
• Macchine per prove sui materiali e sistemi di valutazione della resistenza alla trazione.
• Misurazione del livello di silos e tramogge con distribuzione dinamica del carico.
• Monitoraggio della coppia e della forza su apparecchiature rotanti.

Specifiche tecniche

Modelli alternativi e compatibilità

Rispetto ai terminali EL3356 standard, il principale elemento distintivo dell'EL3356-0020 è il certificato di calibrazione di fabbrica incluso e memorizzato direttamente nella memoria non volatile interna del terminale. Per mantenere la compatibilità con i progetti TwinCAT, assicurarsi che il file ESI (EtherCAT XML Device Description) corrisponda a questa precisa revisione hardware, così da evitare errori di inizializzazione dell'E-bus.

Problemi applicativi e note tecniche

Quando il terminale viene installato all'interno di quadri di controllo ad alta densità, le fluttuazioni termiche possono compromettere la precisione della calibrazione. Sebbene la routine di autocalibrazione attiva corregga la deriva del guadagno e dell'offset, si consiglia di montare il terminale lontano da componenti che generano molto calore, come gli inverter a frequenza variabile. Inoltre, un'impostazione aggressiva dei filtri dinamici (CoE 0x8000) può introdurre ritardi del segnale che incidono sulle applicazioni di pesatura di controllo ad alta velocità.

Suggerimenti per la messa in servizio e il cablaggio

La schermatura è fondamentale quando si gestiscono segnali differenziali a livello di microvolt (UD). Far passare i cavi degli estensimetri attraverso canaline dedicate e collegare lo schermo complessivo direttamente alla guida DIN collegata a terra tramite morsetti di messa a terra a bassa impedenza. Assicurarsi che i parametri CoE (come il filtro notch per il rigetto dei disturbi a 50 Hz/60 Hz) siano allineati alla frequenza della rete elettrica locale per massimizzare la stabilità del segnale.
