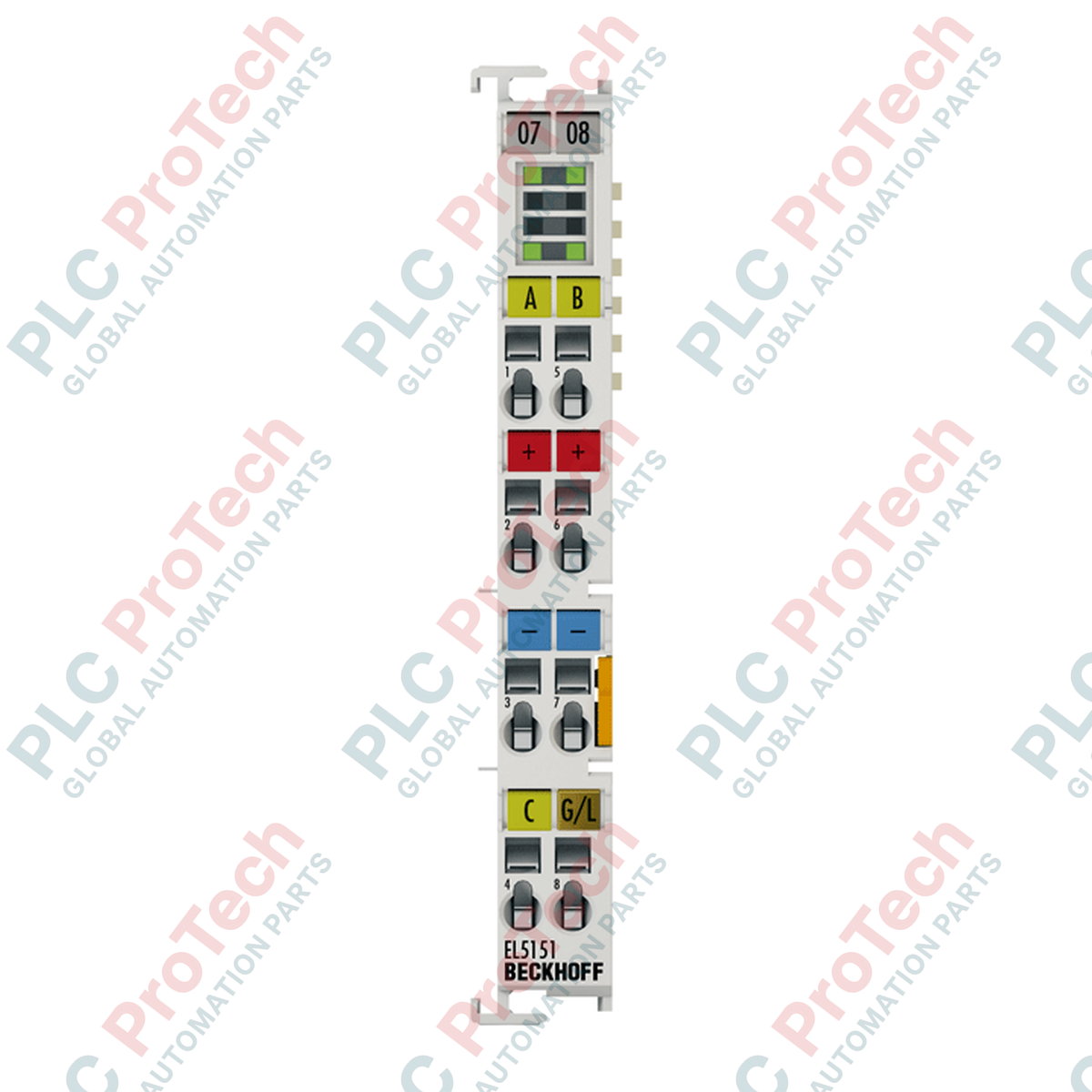

Beckhoff EL5151 terminale EtherCAT, interfaccia per encoder incrementale a 1 canale

Elaborando direttamente i segnali dell'encoder a 24 V DC all'interno del sistema di terminali EtherCAT, Beckhoff EL5151 consente una misurazione precisa della posizione e della frequenza per applicazioni industriali di controllo del movimento. Questo modulo funge da interfaccia per il collegamento diretto di encoder incrementali con uscite a 24 V, trasmettendo lo stato del contatore al controller di livello superiore tramite l'E-bus.

Caratteristiche principali

• Interfaccia a canale singolo: supporta il collegamento dei segnali A, B e C dell'encoder.
• Profondità del contatore flessibile: opzioni di conteggio commutabili a 16 e 32 bit per adattarsi ai requisiti dell'applicazione.
• Elaborazione ad alta velocità: frequenza di ingresso massima di 400.000 incrementi al secondo con valutazione a 4 fronti.
• Latch/Gate integrato: ingresso dedicato a 24 V DC per il latch della posizione attivato dall'hardware o per il gate del contatore.
• Risoluzione in microincrementi: calcolo ad alta risoluzione con microincrementi da 1/256 bit per un controllo preciso della velocità.
• Alimentazione tramite E-Bus: design a basso consumo, con assorbimento tipico di 130 mA dall'E-bus.

Applicazioni industriali

• Sistemi di posizionamento a circuito chiuso nelle macchine per imballaggio e assemblaggio.
• Sincronizzazione della velocità dei nastri trasportatori e tracciamento dei materiali.
• Indicizzazione di tavole rotanti e misurazione dello spostamento angolare.
• Integrazione di encoder HTL a 24 V nelle reti EtherCAT ad alta velocità.

Specifiche tecniche

Connessioni e interfacce

Modelli alternativi e compatibilità

L’EL5151 è progettato specificamente per i segnali encoder HTL a 24 V (single-ended). Se il sistema utilizza segnali TTL differenziali a 5 V (RS422), è necessario utilizzare invece EL5101 o EL5152. Assicurarsi che la configurazione TwinCAT corrisponda alla revisione hardware del morsetto per evitare errori nelle transizioni della macchina a stati EtherCAT (come "SAFEOP to OP failed").

Problemi applicativi e note di progettazione

Quando si opera vicino alla frequenza d’ingresso massima di 400 kHz, il degrado del segnale dovuto alla capacità del cavo è un punto comune di guasto. Assicurarsi che i segnali dell’encoder a 24 V presentino fronti di salita e discesa puliti e netti. Il rumore ad alta frequenza sulle linee del segnale può causare il conteggio di impulsi errati da parte del decodificatore in quadratura, provocando una deriva del posizionamento.

Suggerimenti per la messa in servizio e il cablaggio

Utilizzare sempre cavi schermati a doppino intrecciato (STP) per tutti i collegamenti dell’encoder. La schermatura del cavo deve essere collegata a terra nel punto di ingresso dell’armadio di controllo utilizzando morsetti schermati a bassa impedenza. Configurare la profondità del contatore (16 bit o 32 bit) nel TwinCAT System Manager, nella directory online CoE (CAN over EtherCAT), in modo che corrisponda alla mappatura delle variabili del PLC.

Linee guida per l’installazione
