Morsetto display EtherCAT Beckhoff EL6090

Panoramica del prodotto

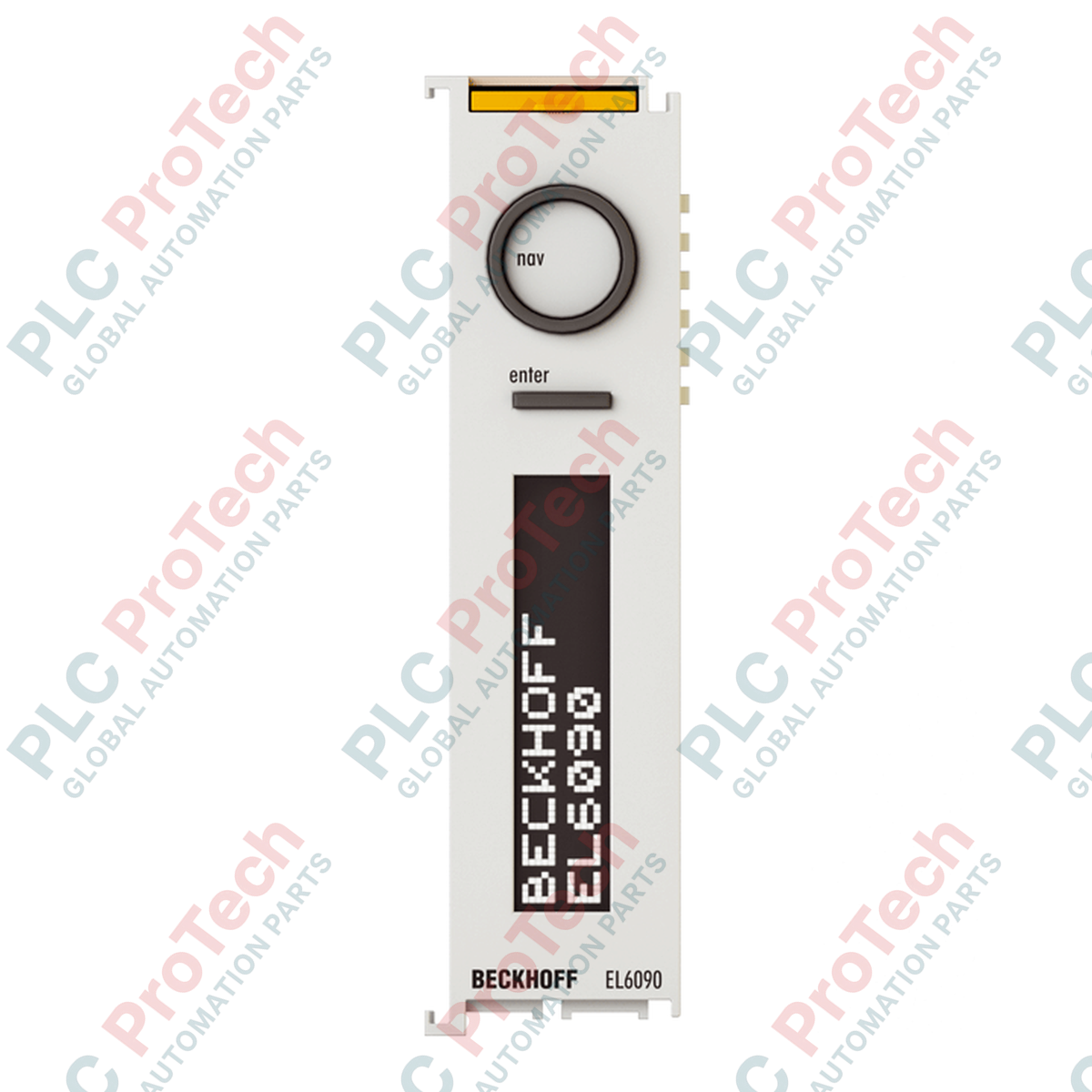

Beckhoff EL6090 è un terminale EtherCAT specializzato che porta un'interfaccia uomo-macchina (HMI) direttamente alla stazione I/O montata su guida DIN. Dotato di un display LC a 2x16 caratteri e di un selettore di navigazione integrato a 5 posizioni, consente agli operatori di interagire con il sistema di automazione, visualizzare informazioni diagnostiche e modificare le impostazioni locali senza richiedere un pannello HMI separato e più grande. Funziona inoltre come sofisticato modulo di registrazione dei dati, con un contatore interno non volatile delle ore di funzionamento e diversi contatori secondari per il monitoraggio della manutenzione e delle prestazioni.

Configurazione tecnica

EL6090 è progettato per colmare il divario tra semplici morsettiere e complessi controller HMI.

• Display interattivo: il display LC supporta modalità di scorrimento del testo per messaggi più lunghi di 16 caratteri e include una retroilluminazione commutabile per una visibilità ottimale in diverse condizioni di illuminazione.
• Navigazione: il selettore di navigazione a 5 posizioni (Su, Giù, Sinistra, Destra, Invio) consente un'interazione intuitiva basata su menu, permettendo di creare menu personalizzati per la regolazione dei parametri direttamente sul terminale.
• Monitoraggio integrato dei dati:
  • Contatore delle ore di funzionamento: un contatore a 32 bit rileva il tempo di funzionamento della macchina (va in overflow dopo 136 anni) con archiviazione sicura dei dati, garantendo un monitoraggio accurato degli intervalli di manutenzione anche dopo i cicli di spegnimento e riaccensione.
  • Contatori di tempo ed eventi: include altri quattro contatori a 32 bit per il monitoraggio di processi specifici (ad esempio conteggi dei cicli, conteggi degli errori o misurazioni del tempo trascorso in uno stato).
• Hardware robusto: come tutti i terminali della serie EL, si integra perfettamente nel sistema modulare standard Beckhoff e utilizza morsetti ad azionamento a molla per un cablaggio rapido e resistente alle vibrazioni.

Specifiche tecniche

Domande frequenti

Il contatore delle ore di funzionamento è davvero permanente?

Sì, il terminale utilizza una memoria non volatile che conserva i dati anche in assenza di alimentazione. I dati vengono scritti automaticamente in questa memoria ogni 15 minuti o tramite attivazione manuale, con una durata di conservazione sicura dei dati superiore a 100 anni.

Posso visualizzare dati di processo dinamici (ad esempio la velocità del motore) su questo schermo?

Sì. Poiché EL6090 è uno slave EtherCAT, il controller PLC può scrivere qualsiasi stringa di dati nell'immagine di processo del terminale. Ciò consente di visualizzare direttamente dal programma TwinCAT i valori del sistema in tempo reale, i messaggi di allarme o gli aggiornamenti di stato.

Come configuro la struttura dei menu?

Il terminale non dispone di un "sistema operativo". La logica di navigazione nei menu e i testi da visualizzare vengono programmati nel codice del PLC TwinCAT. Il terminale viene utilizzato come un dispositivo I/O standard, mappando gli ingressi del selettore di navigazione nella propria logica per controllare ciò che viene visualizzato.

Integrazione ingegneristica e migliori pratiche operative

• Progettazione UI/UX: poiché il display contiene solo 2x16 caratteri, mantenere semplice la struttura dei menu. Utilizzare abbreviazioni chiare e brevi e una logica di navigazione intuitiva per evitare confusione agli operatori.
• Frequenza di scrittura: sebbene la memoria interna sia estremamente durevole, evitare scritture costanti non necessarie nella memoria non volatile dei contatori. Attenersi all'intervallo automatico di 15 minuti per massimizzare la durata dei registri di memoria.
• Posizionamento nell'armadio: poiché questo terminale dispone di uno schermo integrato, assicurarsi che sia installato in una posizione sulla guida DIN visibile attraverso una finestra dell'armadio o accessibile tramite uno sportello di manutenzione.
• Gestione della retroilluminazione: utilizzare la funzione di retroilluminazione commutabile per ridurre il consumo energetico e prolungare la durata del display. È possibile programmare lo spegnimento automatico della retroilluminazione dopo un periodo di inattività.
