BECKHOFF

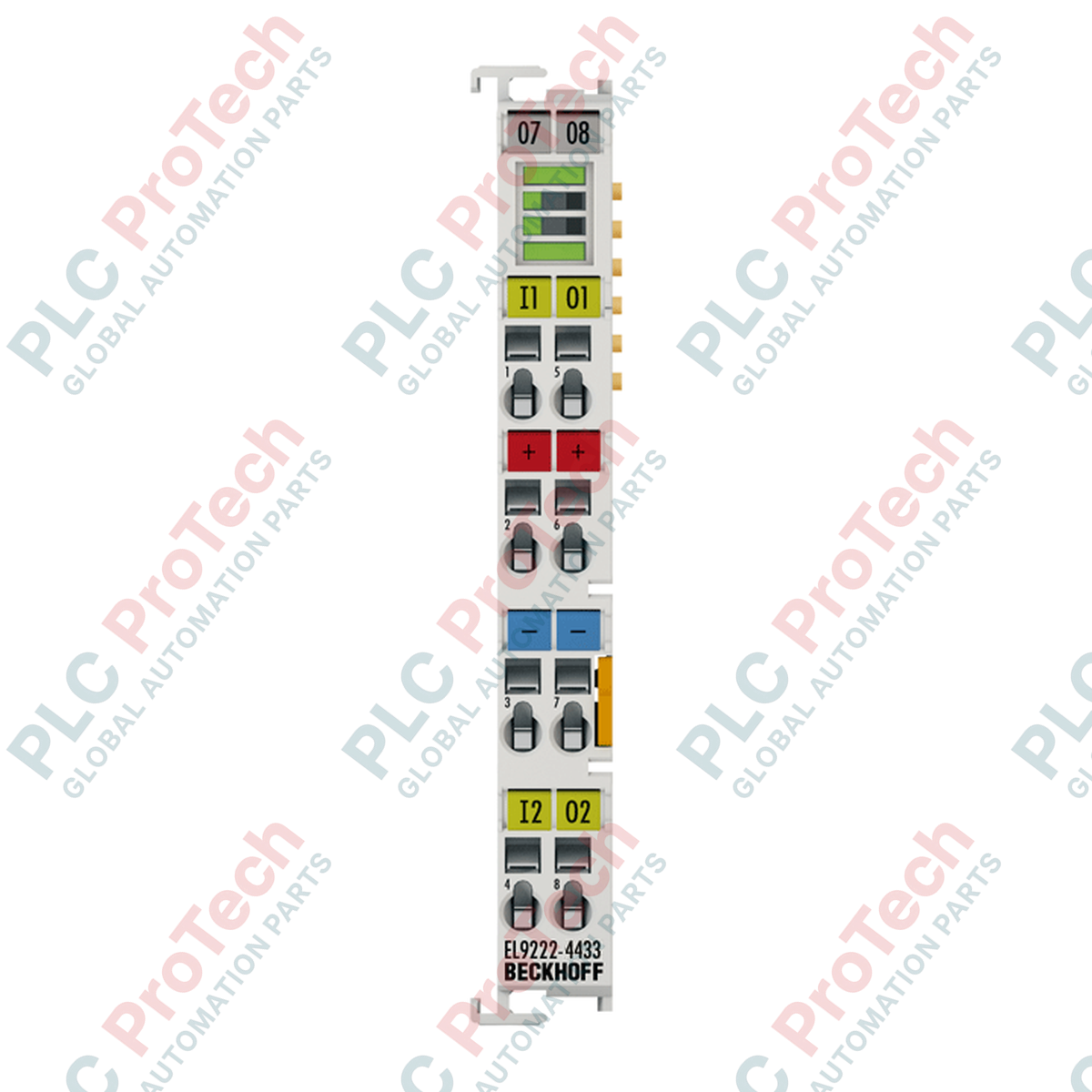

Modulo Beckhoff EL9222-4433 EtherCAT Terminal a 2 canali per la protezione da sovracorrente

SKU EL9222-4433

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: BECKHOFF

  • Product No.: EL9222-4433

  • Country of origin:Germany

  • Product Type: Morsetti di protezione da sovracorrente

  • Payment: T/T, Western Union

  • Weight: 2000g

  • Dimensions: 12 mm x 100 mm x 68 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Progettato per proteggere i circuiti di controllo critici a 24 V DC nelle reti industriali EtherCAT, il Beckhoff EL9222-4433 fornisce una protezione elettronica precisa dalle sovracorrenti per due canali con corrente nominale di 3 A ciascuno. Operando direttamente all'interno del segmento standard dei terminali EtherCAT, questo modulo monitora dinamicamente le correnti di carico, attivando un rapido spegnimento elettronico in caso di sovraccarico o cortocircuito e limitando così i tempi di fermo del sistema. Dispone di LED di stato integrati e pulsanti fisici sull'alloggiamento per una diagnostica immediata a livello di canale e la possibilità di eseguire il reset manuale, trasmettendo al contempo tutti i dati diagnostici al controller tramite l'interfaccia E-bus.

Caratteristiche

  • Monitoraggio a doppio canale: Due percorsi indipendenti di distribuzione a 24 V DC, che limitano la corrente massima a 3 A per canale.
  • Ridondanza hardware: I fusibili di backup integrati a fusione lenta da 4 A forniscono una protezione di backup a livello hardware.
  • Telemetria E-Bus: Configurazione, monitoraggio della corrente e report diagnostici senza interruzioni direttamente tramite TwinCAT.
  • Interattività locale: I pulsanti LED dedicati sulla parte anteriore del terminale consentono il reset manuale diretto e un feedback immediato dello stato fisico.
  • Elevata densità di installazione: L'alloggiamento modulare compatto con larghezza di 12 mm riduce al minimo l'ingombro sulla guida DIN nei quadri di controllo.

Applicazioni

  • Distribuzione dell'alimentazione di sensori/attuatori: Instradamento sicuro e limitato in corrente dell'alimentazione per sensori di campo decentralizzati e terminali per valvole.
  • Protezione dei sottocircuiti del quadro elettrico: Isolamento dell'hardware critico a bassa tensione per prevenire collassi della tensione dell'intero sistema in caso di guasti sul campo a punto singolo.
  • Protezione del segmento EtherCAT: Protezione dei contatti di alimentazione ausiliaria a valle attraverso i nodi I/O.

Specifiche tecniche

Parametro Specifiche
Produttore Beckhoff
Numero modello / articolo EL9222-4433
Tensione nominale di esercizio 24 V DC
Numero di canali 2
Corrente nominale 3 A per canale
Corrente massima di alimentazione in ingresso 10 A
Consumo di corrente (E-bus) 80 mA tipici
Isolamento elettrico 500 V (E-bus rispetto alla tensione del segnale)
Elemento di sicurezza di backup 4 A a fusione lenta (T) / 4 A a fusione lenta (T)
Disinserimento per sovratensione >= 32 V DC
Mantenimento dopo l'intervento >= 10 s
Soglia di preallarme del carico 90 percento del carico nominale del canale
Temperatura di esercizio 0 to 55 degC
Temperatura di stoccaggio -25 to 85 degC
Grado di protezione dell'involucro IP20
Materiale dell'alloggiamento Policarbonato
Dimensioni fisiche (W x H x D) 12 mm x 100 mm x 68 mm
Peso netto 55 g
Peso di spedizione (calcolato) 2.0 kg
Certificazioni e omologazioni CE, cULus, cURus

Guida ai collegamenti e ai terminali di interfaccia

Terminale di collegamento Specifiche di cablaggio e mappatura dei segnali
Intervallo per conduttori rigidi Da 0,08 a 2,5 mm² (AWG 28 a 14) mediante azionamento a molla con cacciavite
Intervallo per conduttori flessibili Da 0,08 a 2,5 mm² (AWG 28 a 14)
Conduttore con capocorda (f) Da 0,14 a 1,5 mm² (AWG 26 a 16)
Profondità di spellatura Da 8 a 9 mm
Portata dei contatti di potenza Imax: 10 A (l’uscita 1 utilizza il percorso interno dei contatti di potenza)

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

L’EL9222-4433 è ottimizzato per limiti di corrente fissi di 3 A per canale. Per configurazioni a corrente variabile, utilizzare i morsetti EtherCAT regolabili, come l’EL9224. Quando si inserisce questo modulo in una pila I/O esistente, assicurarsi che i file TwinCAT EtherCAT XML Device Description (ESI) siano aggiornati in base alla revisione firmware specifica. Se si sostituisce un vecchio EL9222-0000, verificare che il budget di corrente E-bus possa gestire il carico di 80 mA dell’EL9222-4433.

Insidie applicative e note ingegneristiche

La capacità massima assoluta della barra dei contatti di potenza è 10 A. I carichi elevati continui su più moduli a valle devono essere calcolati per evitare il sovraccarico dei contatti di potenza. Se il segmento supera complessivamente 10 A, è necessario inserire direttamente a monte un morsetto di alimentazione EL9100 o EL9110 per segmentare i contatti di potenza e prevenire il surriscaldamento locale dei morsetti.

Suggerimenti per la messa in servizio e il cablaggio

Per evitare guasti intermittenti, attenersi scrupolosamente alla lunghezza di spellatura da 8 a 9 mm. Una spellatura insufficiente causa un innesto non sicuro del morsetto a tensione meccanica, mentre una spellatura eccessiva rischia di esporre il filo nudo ai morsetti adiacenti e ravvicinati. Durante la messa in servizio da TwinCAT, ricordare di mappare gli oggetti CoE (CanOverEtherCAT) per leggere i dati storici degli interventi e cancellare da remoto gli stati di guasto.

Linee guida per l’installazione

AVVERTENZA CRITICA:

Disalimentare l’intero segmento e isolare tutte le alimentazioni a 24 V CC prima di installare o rimuovere il morsetto di protezione da sovracorrente. In caso contrario, si potrebbero danneggiare i pin di collegamento E-bus, interrompere le comunicazioni di rete o provocare scariche d’arco accidentali tra i contatti adiacenti.

1
Allineare il morsetto EL9222-4433 alla guida DIN da 35 mm (conforme alla norma EN 60715) accanto al segmento EtherCAT esistente. Assicurarsi che la scanalatura e le guide di codifica siano correttamente allineate.
2
Premere saldamente il morsetto sulla guida DIN finché non si sente lo scatto del fermo di bloccaggio, assicurando i collegamenti E-bus.
3
Utilizzando un cacciavite standard per morsetti, azionare i collegamenti a molla per inserire i conduttori spellati per 8-9 mm. Verificare nuovamente che la sezione dei fili sia conforme ad AWG 28-14 (rigido/flessibile) o AWG 26-16 (con capocorda).
4
Applicare l’alimentazione di controllo a 24 V CC, avviare il sistema TwinCAT e verificare che i LED di stato frontali si illuminino in verde, indicando condizioni normali dei canali.

FAQ

Qual è la funzione principale dei pulsanti LED su questo terminale?

I pulsanti LED integrati hanno una doppia funzione: visualizzano fisicamente lo stato del canale (sovraccarico, scattato o normale) e consentono il ripristino manuale locale diretto del canale durante la diagnosi o la manutenzione.

Questo modulo richiede un terminale di alimentazione separato?

Il modulo utilizza contatti di alimentazione standard a 24 V CC. Se la corrente cumulativa totale dei contatti di alimentazione del segmento EtherCAT supera 10 A, è necessario integrare un modulo di alimentazione a monte come l'EL9100 per isolare e proteggere il bus.

Posso configurare correnti di intervento personalizzate per i canali?

No, l'EL9222-4433 offre curve di intervento preimpostate e definite dall'hardware, configurate per un massimo di 3 A per canale. Per configurazioni regolabili, si possono valutare alternative programmabili come l'EL9224.

Qual è il tempo di attesa richiesto dopo un intervento per sovracorrente prima del ripristino?

Per evitare uno stress termico immediato, è presente un blocco integrato per il raffreddamento termico che richiede almeno 10 secondi dopo lo spegnimento di un canale prima di poter attivare un ripristino.
