BECKHOFF

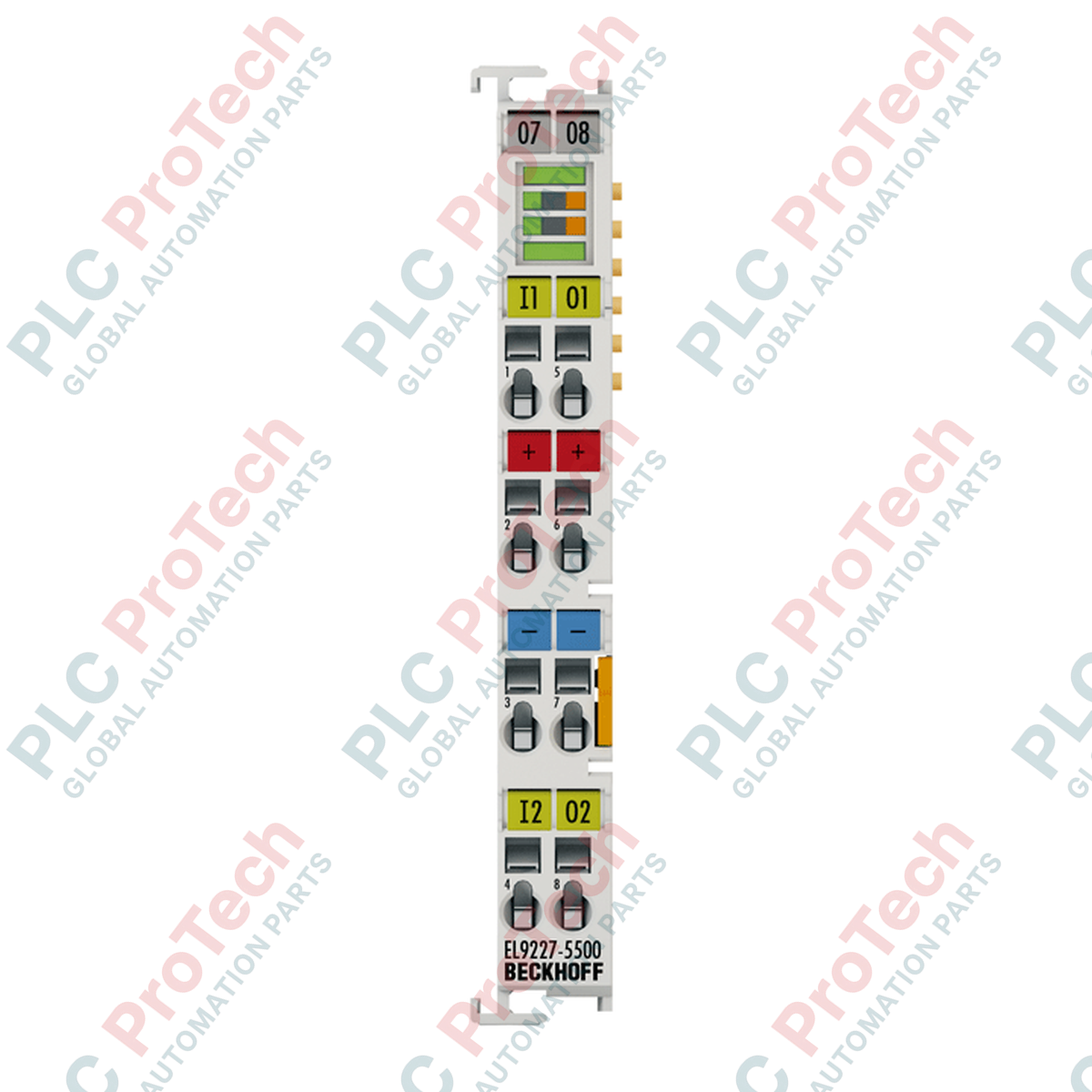

Terminale Beckhoff EL9227-5500 della serie EL per la protezione da sovracorrente

SKU EL9227-5500

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: BECKHOFF

  • Product No.: EL9227-5500

  • Country of origin:Germany

  • Product Type: Morsetti di protezione da sovracorrente

  • Payment: T/T, Western Union

  • Weight: 2000g

  • Dimensions: 12 mm x 100 mm x 68 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Fornendo una protezione precisa a livello di circuito, il terminale elettronico di protezione da sovracorrente Beckhoff EL9227-5500 distribuisce e monitora l'alimentazione a 24 V DC su due canali all'interno delle reti EtherCAT I/O. Questo modulo integra impostazioni regolabili del limite di corrente, preavvisi diagnostici e pulsanti LED fisici di stato, rendendolo un componente fondamentale per proteggere sensibili sensori di campo, attuatori e controllori industriali dai guasti elettrici localizzati. Isolando i singoli canali sovraccarichi, il terminale previene i cali di tensione dell'intero sistema e massimizza il tempo di attività complessivo dei macchinari.

Caratteristiche

  • Protezione a 2 canali: Due canali indipendenti a 24 V DC con monitoraggio continuo e spegnimento elettronico discreto.
  • Correnti nominali regolabili: Le correnti di intervento possono essere programmate da 1 A a 10 A con incrementi di 1 A, con una corrente somma combinata massima di 10 A.
  • Avvisi diagnostici intelligenti: Gli avvisi di carico configurabili (dal 50% al 100%) e gli avvisi di bassa tensione (da 17 V a 24 V DC) prevengono i tempi di inattività imprevisti.
  • Ridondanza hardware: Due fusibili rapidi fail-safe integrati da 15 A forniscono una protezione di backup a livello hardware su entrambi i canali.
  • Interfacce fisiche avanzate: Dispone di pulsanti LED diagnostici integrati sul pannello frontale per il controllo manuale diretto e una rapida diagnosi locale.

Applicazioni

  • Distribuzione dell'alimentazione nel quadro di controllo: Suddivisione sicura delle linee principali a 24 V DC in circuiti derivati per controllori PLC, HMI e dispositivi di rete.
  • Protezione di sensori/attuatori industriali: Protezione segmentata dei dispositivi di campo per prevenire danni localizzati ai cavi o cortocircuiti che potrebbero far collassare la linea di alimentazione principale.
  • Celle di assemblaggio automatizzate e robotizzate: Protegge le linee ausiliarie del controllo del movimento e i circuiti di sicurezza in cui possono verificarsi sovraccarichi temporanei.

Specifiche tecniche

Parametro tecnico Valore della specifica
Produttore Beckhoff
Numero di modello EL9227-5500
Tensione nominale di esercizio 24 V DC
Numero di canali 2 (ingressi: 2, uscite: 2)
Corrente di uscita nominale Regolabile da 1 A a 10 A (a incrementi di 1 A; somma massima 10 A)
Consumo di corrente E-bus Tipicamente 80 mA
Isolamento elettrico 500 V (tensione E-bus / segnale)
Soglia di spegnimento per sovratensione >= 32 V DC
Elemento fail-safe integrato 15 A (F) per canale
Temperatura di esercizio Da 0 a +55 °C
Temperatura di stoccaggio Da -25 a +85 °C
Materiale dell'alloggiamento Policarbonato
Dimensioni (W x H x D) 12 mm x 100 mm x 68 mm
Sezione di collegamento (rigido/intrecciato) Da 0,08 a 2,5 mm² (AWG da 28 a 14)
Sezione di collegamento (con capocorda) Da 0,14 a 1,5 mm² (AWG da 26 a 16)
Lunghezza di spelatura Da 8 a 9 mm
Omologazioni e marcature CE, cULus, cURus

Informazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

L’EL9227-5500 si differenzia dalle varianti EL9227 di base per la possibilità di configurazione estesa direttamente tramite il sistema TwinCAT CoE (directory CoE). I morsetti EL9227 standard utilizzano in genere selettori rotativi fisici o parametri fissi. Al contrario, l’EL9227-5500 consente di regolare dinamicamente i livelli di corrente e i parametri di avviso tramite il backplane EtherCAT, richiedendo un file dispositivo ESI (XML) aggiornato in TwinCAT.

Problemi applicativi e note di progettazione

Tenere presente che la somma totale delle correnti attraverso i contatti di alimentazione non deve superare continuamente 10 A. Quando si installano più morsetti EL9227-5500 ad alto carico affiancati, calcolare il profilo termico cumulativo all’interno del quadro. Nei quadri di controllo non ventilati, il funzionamento a temperature ambiente prossime a +55 °C può ridurre la durata di tenuta termica dello spegnimento elettronico, causando interventi intempestivi in presenza di correnti di picco transitorie.

Suggerimenti per la messa in servizio e il cablaggio

Utilizzare terminazioni standard ad azionamento a molla. Per i cavi intrecciati, si raccomanda vivamente l’uso di capicorda a crimpare a tenuta di gas per prevenire microarchi e fluttuazioni transitorie della resistenza. Assicurarsi che la barra comune negativa a 24 V CC (0 V) sia collegata correttamente alla terra dell’armadio di controllo principale, per consentire il rilevamento affidabile dei guasti verso terra a bassa resistenza.

Linee guida per l’installazione

AVVERTENZA CRITICA:

Rischio di arco elettrico e danni elettrici. Isolare tutte le correnti di alimentazione di campo a 24 V CC e scollegare il trasformatore di controllo principale CA/CC prima di inserire o estrarre il morsetto. Non inserire né estrarre mai i morsetti sotto carico.

1
Montare il morsetto su una guida DIN standard da 35 mm conforme alla norma EN 60715, assicurandosi che il cursore di bloccaggio sia fissato.
2
Far scorrere il morsetto accanto ai morsetti EtherCAT esistenti, in modo che il sistema laterale maschio-femmina e i contatti dorati di alimentazione si innestino correttamente.
3
Spellare i cavi del cablaggio di campo per 8–9 mm. Premere il meccanismo a molla del morsetto con un piccolo cacciavite a taglio, inserire il conduttore e rilasciare per bloccarlo.
4
Alimentare il backplane, avviare TwinCAT System Manager, scansionare la topologia dei dispositivi EtherCAT e configurare i parametri di soglia CoE per i canali di uscita 1 e 2.

FAQ

Come si regola il limite di corrente nominale su questo morsetto?

I limiti di intervento per sovracorrente sono completamente regolabili da 1 A a 10 A con incrementi di 1 A. Queste impostazioni vengono personalizzate e scritte tramite la directory online CAN over EtherCAT (CoE) all'interno di TwinCAT.

Qual è l'assorbimento di potenza dal bus E del Beckhoff EL9227-5500?

Il modulo assorbe una corrente tipica di 80 mA dal bus E. I progettisti del sistema devono assicurarsi che il coupler EtherCAT a monte o il morsetto di alimentazione fornisca una corrente sufficiente per il carico totale del bus E.

Come funziona il sistema di segnalazione diagnostica su questo modulo?

Questo modulo offre soglie di preavviso regolabili. L'avviso di carico è regolabile dal 50% al 100% della corrente impostata, mentre il preavviso di bassa tensione è regolabile da 17 V a 24 V CC, consentendo una manutenzione proattiva prima che si verifichi un intervento completo.
