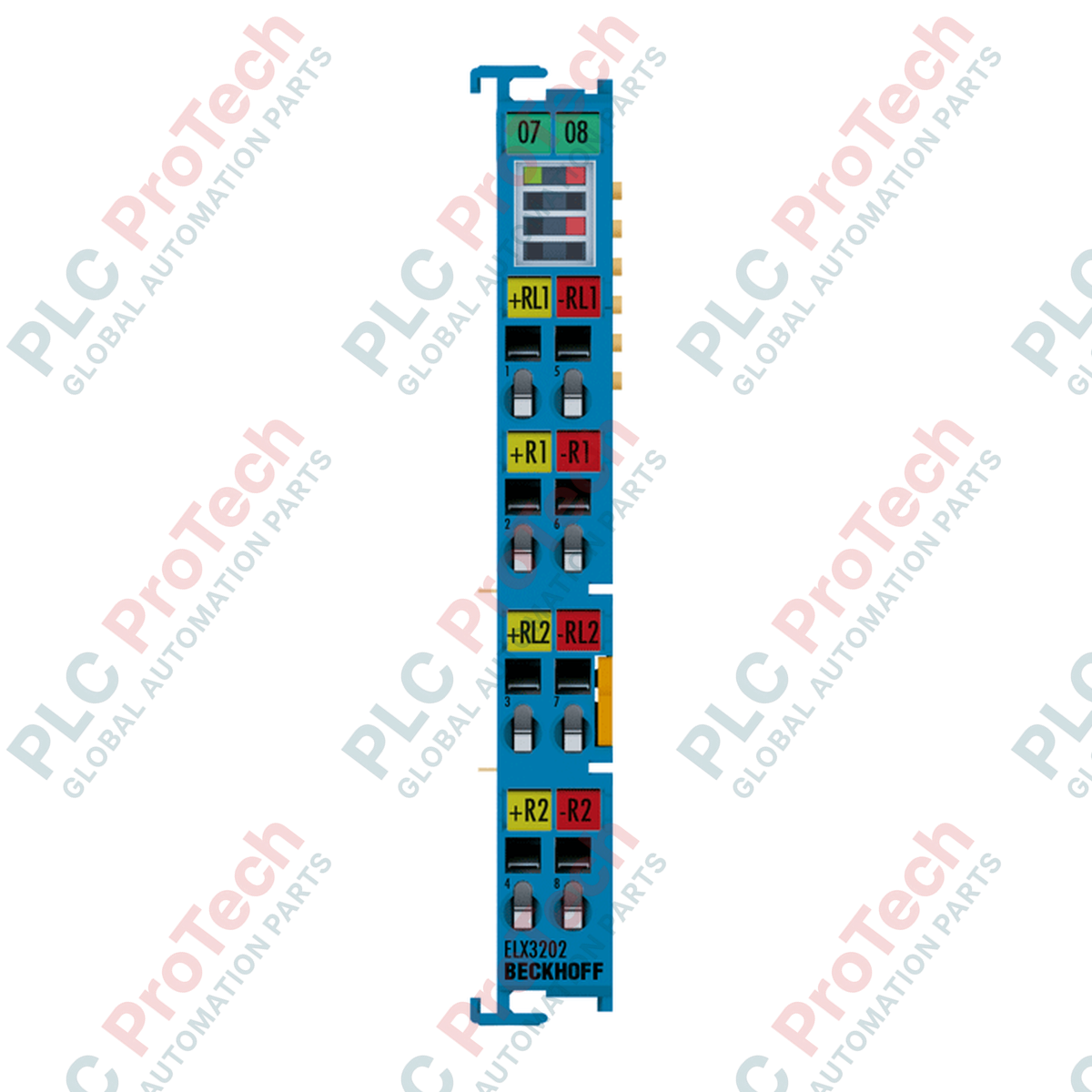

BECKHOFF ELX3202 EtherCAT Terminal

Descrizione

Il BECKHOFF ELX3202 è un terminale EtherCAT con ingresso analogico a 2 canali, progettato per misurazioni precise della temperatura e della resistenza in aree pericolose. In qualità di interfaccia a sicurezza intrinseca (Ex i), questo terminale consente il collegamento diretto di termoresistenze (RTD) situate nelle aree a rischio di esplosione Zona 0/20 e Zona 1/21, eliminando la necessità di barriere di sicurezza esterne.

Questo terminale compatto da 12 mm offre una risoluzione di 16 bit e supporta un’ampia gamma di tipi di sensori, inclusi Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 e sensori KT(Y), oltre a misurazioni generiche della resistenza fino a 4 kOhm. Per garantire un’elevata precisione di misurazione, l’ELX3202 integra filtri digitali, monitoraggio dei valori limite e linearizzazione della curva caratteristica del sensore.

Progettato per un’integrazione perfetta nel sistema standard di terminali I/O EtherCAT Beckhoff, l’ELX3202 richiede l’uso del terminale di alimentazione ELX9560 per fornire alimentazione sicura all’elettronica sul lato campo nelle configurazioni in aree pericolose. Offre flessibilità grazie a tecnologie di collegamento a 2, 3 o 4 fili configurabili via software, per adattarsi ai diversi requisiti di installazione sul campo.

Caratteristiche

• Due ingressi analogici differenziali con protezione a sicurezza intrinseca (Ex i) per atmosfere esplosive.
• Supporta diverse caratteristiche dei sensori, inclusi sensori RTD Pt e Ni, sensori KT(Y) e misurazioni dirette della resistenza.
• Risoluzione di conversione a 16 bit con monitoraggio programmabile dei limiti e filtraggio digitale.
• Tecnologie di collegamento flessibili, che consentono configurazioni di cablaggio a 2, 3 o 4 fili.
• Larghezza compatta dell’alloggiamento di 12 mm, per ottimizzare lo spazio sulla guida DIN.
• Indicazione chiara dello stato tramite LED di segnalazione integrati per una diagnostica rapida.

Applicazioni

• Monitoraggio diretto della temperatura all’interno delle aree pericolose di processo Zona 0, 1, 20 o 21.
• Misurazioni RTD a sicurezza intrinseca in impianti di trattamento chimico, petroliferi, del gas e petrolchimici.
• Sistemi industriali di controllo della temperatura che utilizzano ambienti di progettazione Beckhoff TwinCAT.

Specifiche tecniche

Generale

Dati elettrici

Dati fisici e ambientali

Protezione dalle esplosioni e certificazioni

Linee guida per l'installazione

1. Verifica dei requisiti: Verificare che il modello del morsetto corrisponda ai requisiti dell'installazione e della zona.
2. Disalimentazione: Scollegare tutte le fonti di alimentazione prima di montare o cablare il morsetto.
3. Montaggio: Agganciare saldamente il morsetto su una guida DIN standard da 35 mm conforme alla norma EN 60715. Assicurare il corretto collegamento affiancato utilizzando il sistema integrato a doppia scanalatura e chiave.
4. Configurazione dell'alimentazione: Assicurarsi che l'ELX3202 sia alimentato utilizzando il morsetto di alimentazione ELX9560 appropriato per garantire un corretto isolamento elettrico e la protezione Ex.
5. Cablaggio: Collegare i sensori utilizzando conduttori rigidi o flessibili (da 0.08 a 2.5 mm²). Azionare le molle del morsetto a gabbia con un cacciavite adatto. La connessione a 2 fili è configurata per impostazione predefinita; regolare le impostazioni per configurazioni a 3 o 4 fili secondo necessità.
6. Separazione Ex-i: Mantenere le distanze di sicurezza obbligatorie e i requisiti di separazione tra il cablaggio a sicurezza intrinseca (Ex i) e i circuiti industriali standard.
