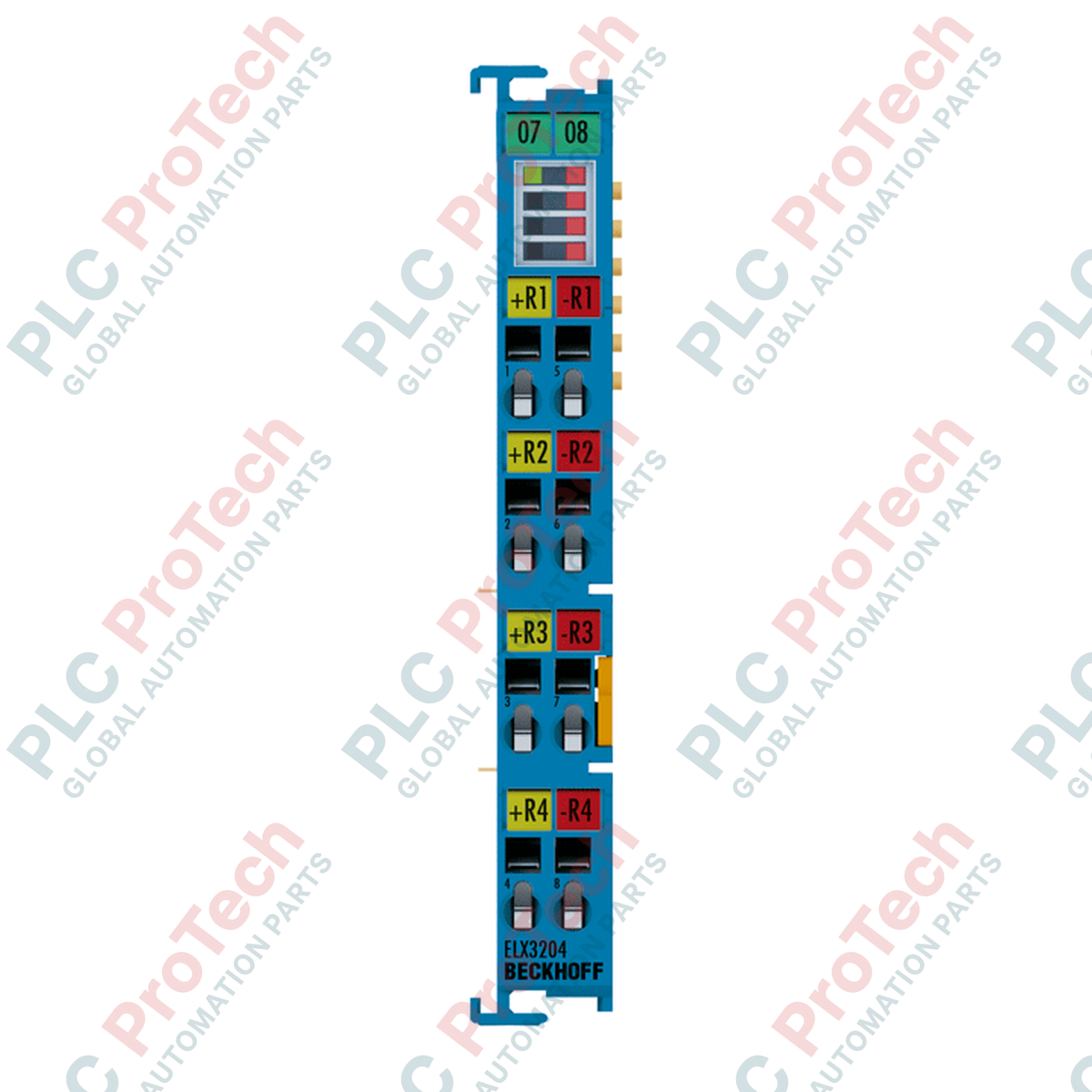

BECKHOFF ELX3204 terminale EtherCAT a sicurezza intrinseca

Descrizione

BECKHOFF ELX3204 è un terminale di ingresso analogico a 4 canali ad alta precisione, progettato per la misurazione diretta della temperatura mediante rilevatori di temperatura a resistenza (RTD) in luoghi pericolosi. Questo terminale EtherCAT intrinsecamente sicuro (Ex i) consente di collegare direttamente al sistema I/O i sensori situati in atmosfere esplosive, come la Zona 0/20 o la Zona 1/21, eliminando la necessità di barriere esterne o amplificatori di isolamento.

Dotato di una risoluzione di 16 bit, BECKHOFF ELX3204 trasmette al controller segnali di temperatura estremamente precisi. Supporta un'ampia gamma di sensori di resistenza standard, inclusi RTD al platino e al nichel, nonché misure dirette della resistenza. L'alimentazione dell'E-bus e dell'elettronica interna è gestita in sicurezza tramite il sistema di terminali EtherCAT in combinazione con un terminale di alimentazione ELX9560, garantendo la sicurezza elettrica e l'isolamento del segnale.

Caratteristiche

• Quattro canali di ingresso analogico differenziale per sensori RTD e misure di resistenza.
• Design intrinsecamente sicuro (Ex i) per il collegamento diretto ai sensori nelle zone pericolose.
• Conversione analogico-digitale ad alta risoluzione a 16 bit per un monitoraggio preciso dei valori di processo.
• Tecnologia di collegamento a 2 fili configurabile per ogni canale.
• Monitoraggio integrato dei valori limite, filtri digitali e linearizzazione della curva caratteristica specifica del sensore.
• Funzioni diagnostiche supportate da LED di segnalazione integrati che indicano lo stato e gli errori dei canali.

Applicazioni

• Monitoraggio intrinsecamente sicuro della temperatura negli impianti di lavorazione chimica e petrolchimica.
• Interfacciamento diretto di sensori RTD in ambienti con gas e polveri esplosivi (Zona 0/20, Zona 1/21).
• Automazione dei processi nelle raffinerie di petrolio e gas in cui è richiesta la protezione contro le esplosioni.
• Sistemi di processo farmaceutico che gestiscono solventi volatili.

Specifiche tecniche

Generale

Elettrico e alimentazione

Segnale e misurazione

Caratteristiche meccaniche, ambientali e di collegamento

Conformità e certificazioni

Linee guida per l'installazione

1. Assicurarsi che l'intero sistema di automazione e il rack di montaggio siano privi di tensione prima di montare il modulo.
2. Verificare che il morsetto sia montato correttamente su una guida DIN standard da 35 mm (EN 60715) utilizzando la doppia scanalatura integrata e il collegamento a chiave.
3. Assicurarsi che le distanze di sicurezza e di isolamento standard Ex i siano rigorosamente mantenute tra i cablaggi a sicurezza intrinseca e quelli privi di sicurezza intrinseca.
4. Utilizzare un morsetto di alimentazione BECKHOFF ELX9560 dedicato per fornire un'alimentazione E-bus conforme e una segregazione di sicurezza al segmento ELX.
5. Collegare i sensori RTD utilizzando la configurazione a 2 fili designata, mantenendo pratiche appropriate di schermatura e messa a terra per le aree pericolose.
6. Verificare che il morsetto sia saldamente bloccato sulla guida DIN e che i LED di stato funzionino correttamente all'inizializzazione del sistema.
