Beckhoff EP1098-0001 EtherCAT Box

Panoramica del prodotto

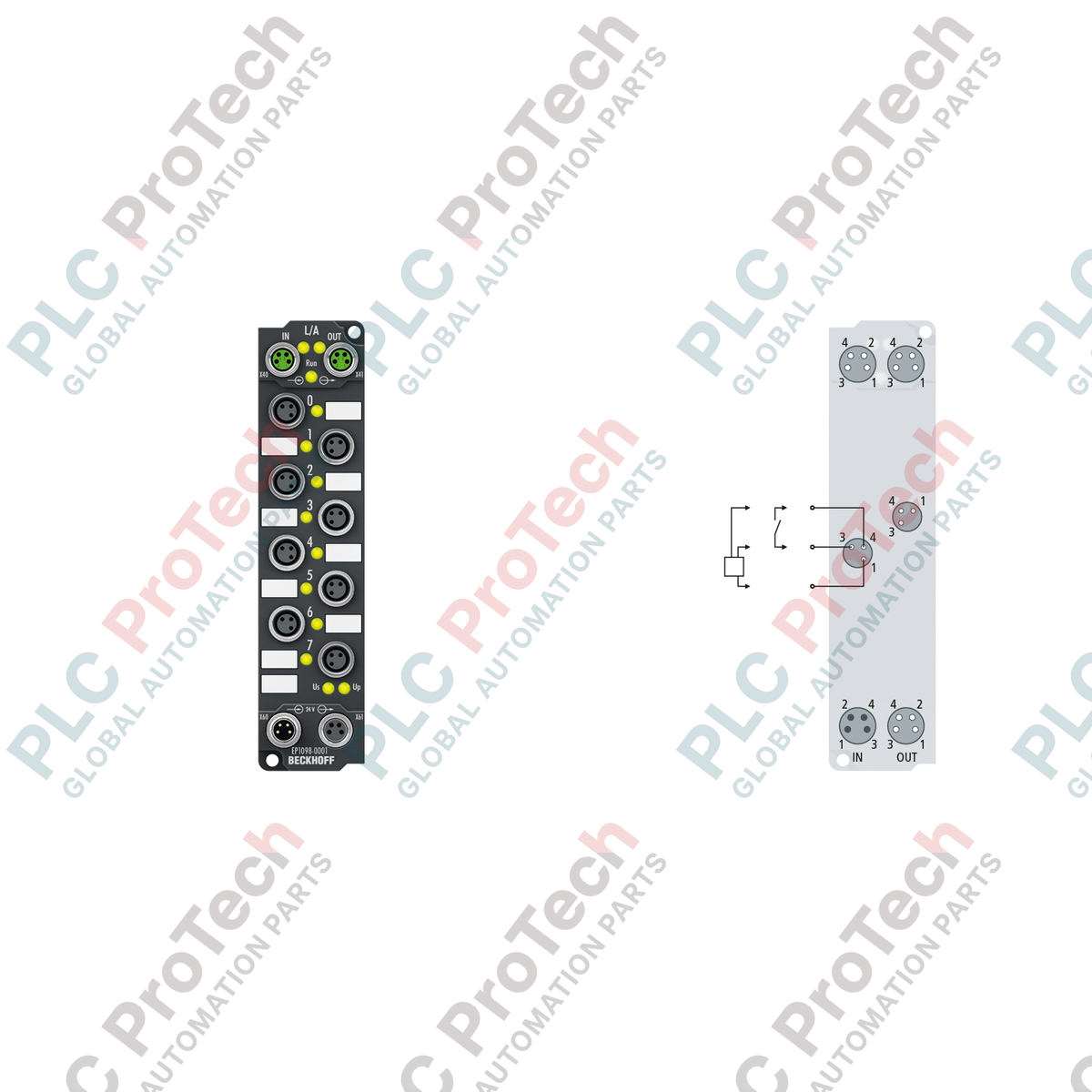

EP1098-0001 (EP1098-0001) è un modulo di ingressi digitali a 8 canali della serie Beckhoff EtherCAT Box, progettato per applicazioni robuste a livello macchina. Questo modulo offre un elevato grado di protezione (IP65/66/67), che lo rende ideale per l'installazione decentralizzata direttamente sui macchinari o in ambienti industriali difficili, dove sono comuni l'esposizione a polvere, umidità e vibrazioni. L'EP1098-0001 utilizza una logica di commutazione verso massa e garantisce un'elaborazione del segnale ad alta velocità con un filtro d'ingresso da 10 µs, assicurando un'acquisizione dei dati rapida e precisa per attività di controllo e movimentazione impegnative.

Configurazione tecnica

L'EP1098-0001 è progettato per garantire durata e facilità di integrazione nell'automazione a livello di campo. Dispone di connessioni M8 sia per l'interfaccia del bus EtherCAT sia per i canali d'ingresso, facilitando un'installazione dei cablaggi pulita e plug-and-play. Il modulo supporta un'alimentazione a 24 V DC, con distribuzione interna dell'alimentazione dei sensori protetta da un'uscita a prova di cortocircuito da 0,5 A. L'alloggiamento compatto in poliammide (PA6) è progettato per il montaggio diretto sui telai delle macchine tramite fori di fissaggio di dimensione M3. L'interfaccia del bus di campo include due prese M8, che supportano configurazioni standard a cascata, eliminando la necessità di switch di rete aggiuntivi o diramazioni complesse a livello macchina.

Specifiche tecniche

Domande frequenti

Qual è il vantaggio della logica d'ingresso con "commutazione verso massa"?

La logica con commutazione verso massa, nota anche come commutazione negativa, è spesso richiesta in specifiche architetture di automazione regionali o legacy, nelle quali il segnale del sensore è collegato alla massa comune anziché alla tensione di alimentazione positiva. Assicurarsi che i sensori siano compatibili con questa topologia di commutazione.

È possibile installare questo modulo in aree soggette a procedure di lavaggio?

Sì. Grazie al grado di protezione IP65/66/67, l'EP1098-0001 è progettato per resistere all'esposizione a getti d'acqua e polvere, risultando adatto alle applicazioni con lavaggio nell'industria alimentare o nelle apparecchiature di produzione.

Le prese M8 sono standard?

Sì, il modulo utilizza connettori M8 standard codificati A per i canali d'ingresso e la comunicazione, ampiamente disponibili e in grado di garantire una connessione affidabile e resistente alle vibrazioni in ambienti soggetti a forti movimenti.

Come viene gestita l'alimentazione in una configurazione a cascata?

Il modulo include sia una presa maschio di alimentazione in ingresso sia una presa femmina a valle per l'alimentazione, consentendo di collegare facilmente in cascata la tensione di controllo da 24 V DC tra più EtherCAT Box senza richiedere cavi di alimentazione dedicati per ogni modulo.

Linee guida per l'installazione e buone pratiche

• Montaggio: Utilizzare i due fori di fissaggio da 3.5 mm con bulloni M3 per montare saldamente il modulo su una superficie piana e rigida. Assicurarsi che il punto di montaggio sia lontano da fonti di vibrazioni ad alta frequenza per evitare l'affaticamento meccanico dell'alloggiamento nel tempo.

• Cablaggio: Utilizzare cavi patch EtherCAT schermati per collegare i moduli. Data la connettività M8, assicurarsi che tutte le spine siano serrate a mano per mantenere la tenuta IP67 e prevenire errori di comunicazione causati dalla penetrazione di umidità o da contatti allentati.

• Alimentazione dei sensori: L'alimentazione interna dei sensori è limitata a 0,5 A complessivi. Quando si collegano più sensori, verificare che l'assorbimento di corrente combinato non superi questo limite; se sono necessarie correnti superiori, utilizzare un morsetto o una scatola di distribuzione dell'alimentazione separata.
