Box EtherCAT Beckhoff EP2316-0003

Panoramica del prodotto

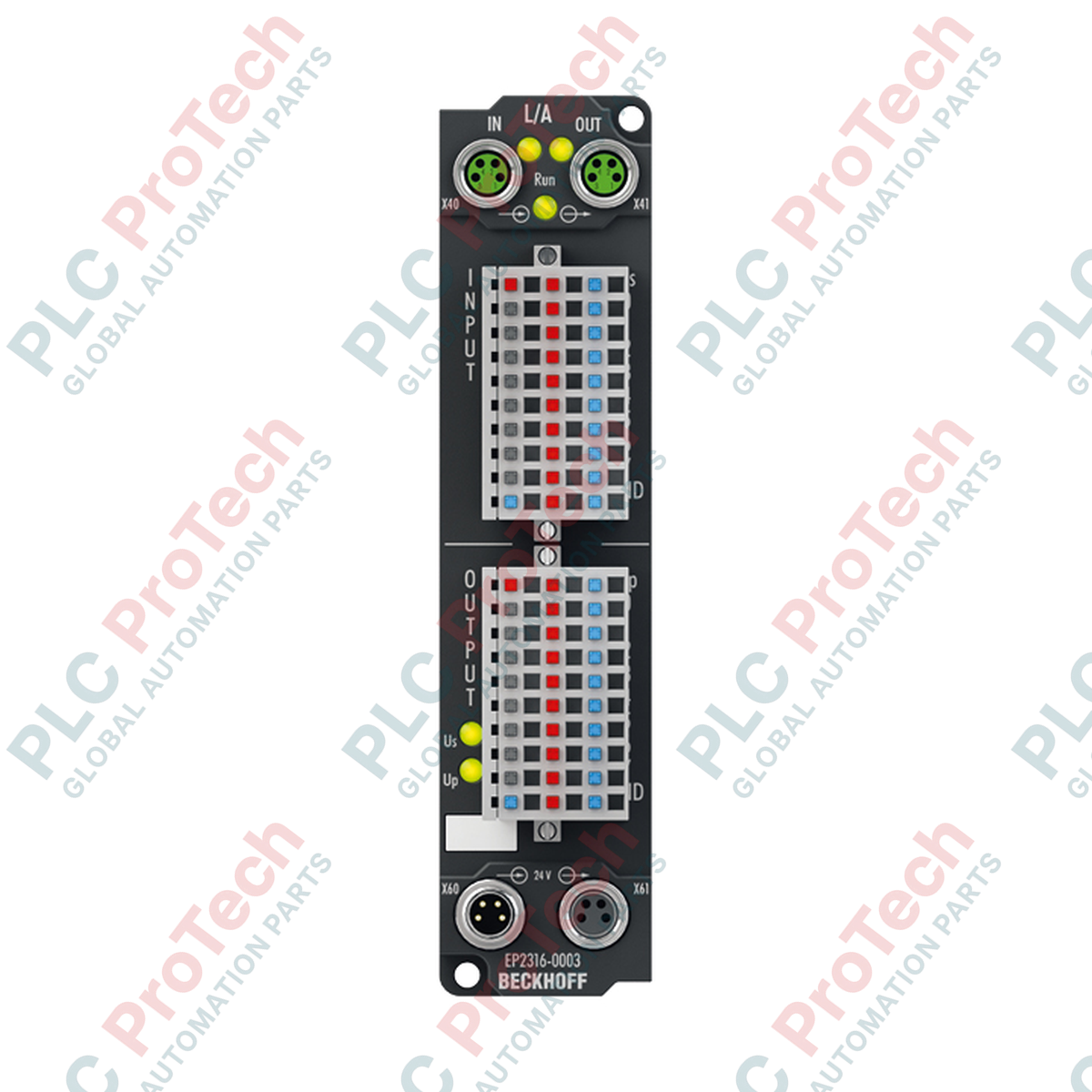

Il Beckhoff EP2316-0003 è un modulo I/O digitale ad alta densità della serie EtherCAT Box, appositamente ottimizzato per l'integrazione in quadri di controllo, pannelli operatore o custodie per terminali. Dotato di 8 ingressi digitali e 8 uscite digitali, questo modulo offre una soluzione compatta per le applicazioni in cui lo spazio è limitato ma i requisiti I/O sono elevati. A differenza delle versioni completamente sigillate e rinforzate della famiglia EtherCAT Box, l'EP2316-0003 utilizza una custodia con grado di protezione IP20, risultando quindi perfettamente adatto ad ambienti interni e puliti delle macchine. Sfrutta il protocollo EtherCAT ad alta velocità per fornire uno scambio dati deterministico e in tempo reale per attività di automazione complesse.

Configurazione tecnica

L'EP2316-0003 combina l'elaborazione dei segnali ad alta velocità con un formato compatto e connettori di facile utilizzo.

• I/O ad alta densità: offre 16 canali I/O complessivi (8 ingressi/8 uscite) in un singolo modulo compatto, riducendo significativamente l'ingombro del cablaggio rispetto ai tradizionali blocchi I/O distribuiti.
• Commutazione rapida: con un filtro d'ingresso da 10 µs e tempi di commutazione rapidi (TON 25 µs / TOFF 50 µs), questo modulo è adatto al monitoraggio di sensori ad alta velocità e al controllo degli attuatori.
• Connessioni a molla: utilizza connessioni a morsetti a molla, garantendo un cablaggio sicuro e resistente alle vibrazioni, che facilita l'installazione e la manutenzione all'interno dei quadri elettrici.
• Prestazioni EtherCAT: in quanto slave EtherCAT, supporta la funzionalità Distributed Clock e la comunicazione ad alta larghezza di banda tipiche dell'ecosistema Beckhoff, garantendo una latenza minima nella trasmissione dei segnali.

Specifiche tecniche

Domande frequenti

Perché questo modello ha un grado di protezione IP20 invece di IP67?

Il grado di protezione IP20 indica che questo modulo è progettato per ambienti interni protetti, come l'interno di un quadro di controllo o di una console operatore. Ciò lo rende più leggero ed economicamente conveniente per le applicazioni in cui il modulo non deve essere esposto ad acqua, polvere o condizioni di lavaggio aggressivo.

Come si confrontano i morsetti a molla con i morsetti a vite standard?

I morsetti a molla offrono una maggiore resistenza alle vibrazioni spesso presenti nei macchinari, poiché mantengono una pressione costante sul conduttore senza richiedere un periodico serraggio. Inoltre velocizzano notevolmente il processo di installazione, poiché non sono necessari utensili, ad eccezione di un semplice cacciavite per lo sgancio.

È possibile combinare questo modulo con altri tipi di EtherCAT Box o Terminal?

Sì. Poiché utilizza il protocollo EtherCAT, è pienamente compatibile con qualsiasi altro dispositivo slave EtherCAT. È possibile collegarlo in cascata con altri moduli IP20 o interfacciarlo con moduli con grado di protezione IP67 se l'architettura della macchina richiede una combinazione di I/O installati nel quadro e sul campo.

Integrazione ingegneristica e migliori pratiche operative

• Efficienza del cablaggio: il sistema a molla consente l'inserimento diretto di capicorda a puntale o conduttori rigidi. Assicurarsi che le sezioni dei conduttori siano conformi alle specifiche dei morsetti per evitare problemi di connessione o sfilamenti dei cavi.
• Schermatura EMC: anche se il modulo è installato in un ambiente protetto (IP20), è comunque fondamentale seguire le linee guida EMC standard. Tenere le linee I/O digitali separate dai cavi di potenza ad alta corrente o dai cavi di uscita degli inverter per evitare l'accoppiamento induttivo.
• Protezione dai cortocircuiti: le uscite sono protette individualmente contro i cortocircuiti. Se un canale di uscita viene disattivato a causa di un guasto, i dati diagnostici possono essere visualizzati tramite il gestore di sistema del master EtherCAT, consentendo di identificare immediatamente il carico problematico.
• Considerazioni termiche: sebbene i moduli IP20 generino meno calore rispetto ai componenti ad alta potenza, assicurarsi che la ventilazione del quadro di controllo garantisca una circolazione sufficiente a mantenere la temperatura ambiente al di sotto del limite massimo di +60 °C, soprattutto nelle console densamente equipaggiate.
