Beckhoff EP2816-0003 EtherCAT Box

Panoramica del prodotto

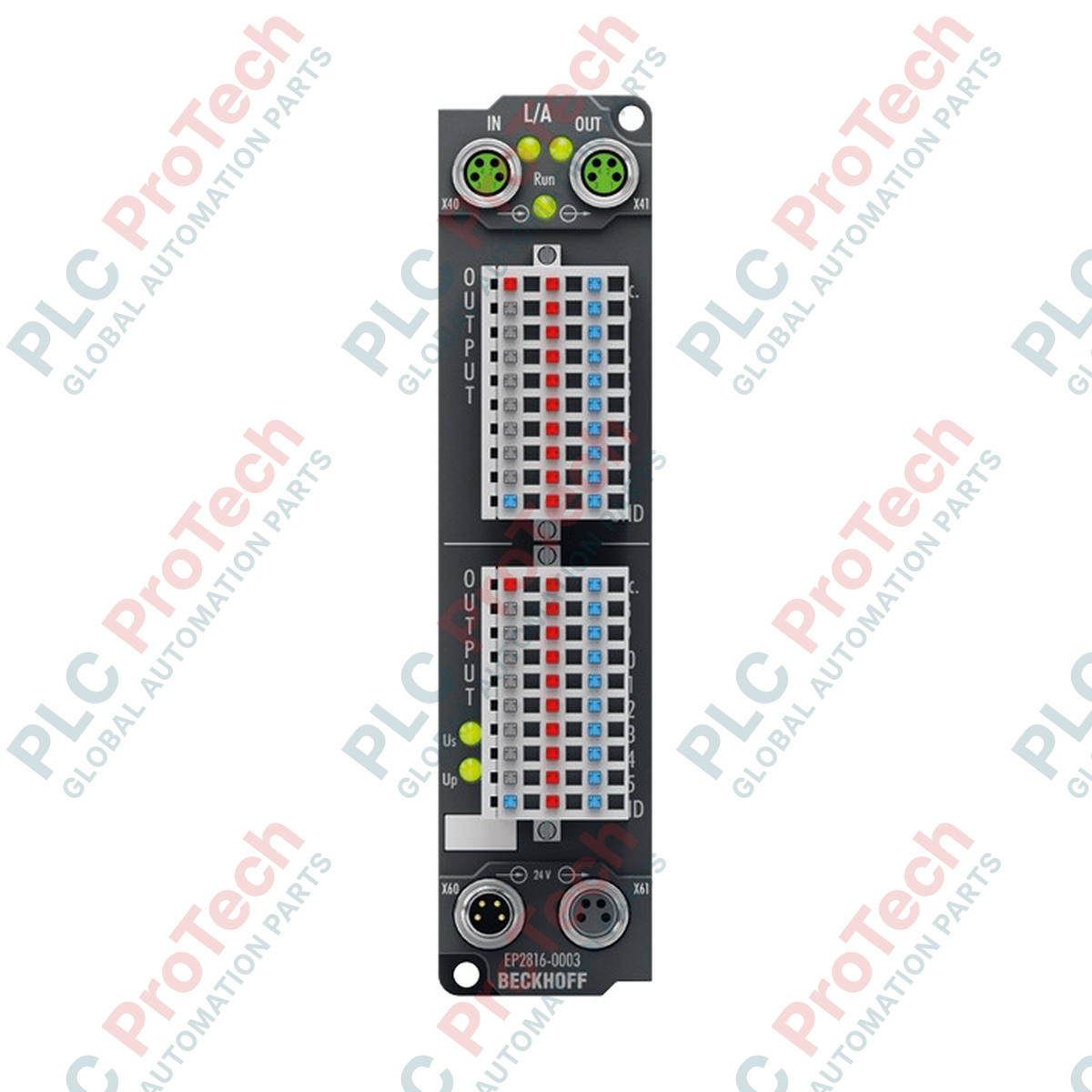

EP2816-0003 (EP2816-0003) è un EtherCAT Box specializzato a 16 uscite digitali, progettato per applicazioni di commutazione ad alta densità. A differenza dei moduli tradizionali a livello di campo, questa unità è dotata di un involucro con grado di protezione IP20, ottimizzato per l'integrazione con terminali per valvole con connettore multipolare, offrendo un'interfaccia semplificata per sistemi complessi di controllo pneumatico e degli attuatori. Con 16 canali in grado di pilotare carichi ohmici, induttivi o a lampada fino a 0,5 A ciascuno, EP2816-0003 offre la versatilità necessaria per macchinari multiassi e linee di produzione automatizzate in cui l'ottimizzazione dello spazio e l'interfacciamento diretto con le morsettiere sono fondamentali.

Configurazione tecnica

L'hardware è progettato per una distribuzione efficiente dei segnali e utilizza un'alimentazione a 24 V CC con una capacità di uscita totale di 4 A. Ogni canale è protetto individualmente contro i cortocircuiti e integra un monitoraggio diagnostico avanzato per proteggere lo stadio di pilotaggio in caso di guasti nel cablaggio lato carico. Il modulo è configurato per la commutazione rapida (25 µs TON / 50 µs TOFF), risultando adatto a cicli ad alta velocità nella produzione. La connettività è gestita tramite interfacce bus EtherCAT standard (2 prese M8) e porte M8 di alimentazione passante e downstream, consentendo il collegamento in cascata di dati e alimentazione nell'architettura della macchina.

Specifiche tecniche

Domande frequenti

EP2816-0003 è destinato ad ambienti esterni o a operazioni di lavaggio?

No. Sebbene molti moduli EtherCAT Box abbiano un grado di protezione IP67, EP2816-0003 è esplicitamente classificato IP20. È progettato per l'installazione all'interno di quadri elettrici protetti o di involucri interni della macchina.

Qual è l'applicazione specifica della funzione con "connettore multipolare"?

Il modulo è progettato specificamente per fungere da interfaccia di controllo diretta per le morsettiere multipolari dei terminali per valvole, riducendo significativamente la quantità di cablaggio punto-punto individuale tra il sistema I/O e gli attuatori pneumatici.

Come è protetto il modulo contro i cortocircuiti sulle uscite?

Ciascuno dei 16 canali è dotato di protezione individuale contro i cortocircuiti e di limitazione della corrente (massimo 1,5 A), garantendo che un guasto su un'uscita non influisca sul funzionamento dei canali rimanenti.

È possibile collegare in cascata l'alimentazione ad altri EtherCAT Box?

Sì, il modulo dispone di un connettore M8 di alimentazione passante (maschio) e di un connettore M8 downstream (femmina), consentendo di distribuire la tensione di controllo a 24 V CC ai moduli successivi nel segmento del bus.

Linee guida per l'installazione e buone pratiche

• Gestione del carico: Assicurarsi che il carico di corrente totale su tutti i 16 canali non superi 4 A. Se l'applicazione prevede carichi induttivi ad alta corrente, verificare che la potenza totale richiesta rimanga entro questo limite per evitare una limitazione termica o lo spegnimento del modulo.

• Terminazioni dei cavi: Utilizzare connettori di alta qualità con sistema integrato a molla per garantire un collegamento resistente alle vibrazioni. Per i conduttori intrecciati, utilizzare capicorda a bussola per evitare lo sfilacciamento e mantenere l'integrità del collegamento sulla morsettiera.

• Schermatura EMC: Sebbene sia installato all'interno di un quadro (IP20), instradare sempre i cavi dei segnali di uscita lontano dalle linee di comunicazione o degli encoder sensibili. Utilizzare cavi schermati per i percorsi lunghi verso terminali per valvole esterni, così da ridurre al minimo le emissioni elettromagnetiche ad alta frequenza.
