Beckhoff EP3744-0041 EtherCAT Box Modulo di pressione e digitale

Descrizione

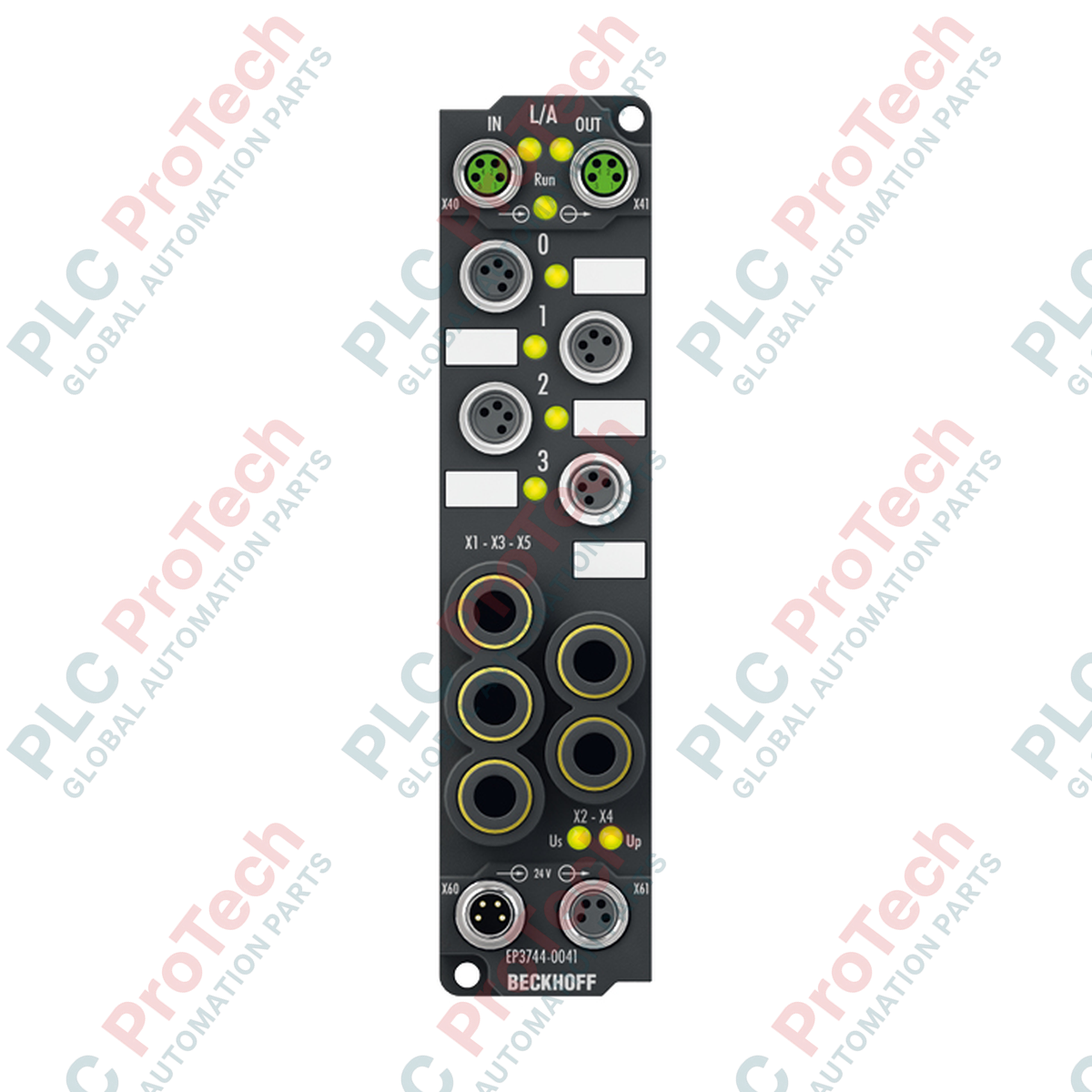

L'acquisizione diretta dei segnali a livello macchina e il monitoraggio della pressione sono centralizzati in modo efficiente utilizzando l'Beckhoff EP3744-0041 EtherCAT Box. Questo modulo rinforzato con grado di protezione IP67 combina il rilevamento della pressione relativa con canali I/O digitali locali, eliminando la necessità di armadi di controllo protettivi nelle architetture decentralizzate. Progettato con quattro ingressi per la pressione relativa, sei ingressi digitali e due uscite digitali a prova di cortocircuito, il dispositivo elabora la diagnostica pneumatica e i segnali dei sensori/attuatori locali tramite un'interfaccia EtherCAT ad alta velocità. Il suo formato compatto e le caratteristiche di montaggio diretto lo rendono un componente essenziale per gli ambienti industriali più esigenti, in cui spazio, velocità e resistenza ambientale sono fattori critici.

Caratteristiche

• Alloggiamento rinforzato IP67: Progettato per l'installazione diretta sulla macchina senza armadi, garantendo protezione da polvere e umidità.
• Rilevamento della pressione relativa a doppio intervallo: Misura la pressione dell'aria negli intervalli selezionabili da 0 a 1 bar (da 0 a 15 psi) e da -1 a 1 bar (da -15 a 15 psi).
• Connessioni pneumatiche integrate: Raccordi push-in diretti da 6 mm per linee standard di aria compressa.
• Clock distribuiti ad alta velocità: Supporto completo per i Distributed Clocks EtherCAT, per una sincronizzazione ultraprecisa e un'accuratezza temporale a livello di microsecondi.
• Uscite a prova di cortocircuito: 2 uscite digitali che supportano fino a 0.5 A per canale, con protezione individuale contro il sovraccarico.
• Conformità agli standard industriali: Gli ingressi sono conformi alle specifiche EN 61131-2 Tipo 1/3 per una segnalazione logica industriale affidabile.

Applicazioni

• Monitoraggio dei sistemi pneumatici: Registrazione della pressione in tempo reale e diagnostica su terminali per valvole decentralizzati.
• Automazione delle pinze a vuoto: Conferma della forza di aspirazione e monitoraggio dello stato nei sistemi di confezionamento pick-and-place.
• Hub di sensori on-machine: Aggregazione decentralizzata di sensori di prossimità e attuatori digitali locali.
• Test industriali in condizioni gravose: test di tenuta per decadimento della pressione e verifica in un ampio intervallo di temperature.

Specifiche tecniche

Connessioni e interfacce

Informazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

L'EP3744-0041 integra il rilevamento della pressione multicanale e l'I/O digitale in un unico alloggiamento fisico, offrendo un'alternativa all'impiego di moduli di ingresso analogici EP3174 e blocchi di ingresso digitali EP1008 separati. Richiede TwinCAT 2.11 o versione successiva per una configurazione completa. Assicurarsi sempre che la descrizione XML del dispositivo (ESI) corrispondente sia importata nel TwinCAT System Manager per abilitare l'accesso ai parametri CoE e commutare i campi di misura.

Insidie dell'applicazione e note ingegneristiche

I sensori di pressione integrati sono calibrati per aria secca e non corrosiva. Il funzionamento delle linee pneumatiche senza una filtrazione di alta qualità (prefiltro minimo da 5 micrometri e separatore d'olio) farà depositare umidità o residui d'olio all'interno delle membrane interne in silicone. Ciò provoca una deriva nelle letture della pressione e, nei casi estremi, un errore di offset permanente o il guasto della membrana. Assicurarsi che le linee pneumatiche siano completamente prive di condensa prima dell'avvio.

Suggerimenti per la messa in servizio e il cablaggio

Per mantenere l'integrità della rete EtherCAT nelle applicazioni soggette a forti vibrazioni, utilizzare cavi M8 schermati e preassemblati di Beckhoff o di fornitori industriali compatibili. La linguetta di messa a terra integrata nel modulo deve essere collegata saldamente a una struttura metallica pulita e non verniciata della macchina. Una messa a terra inadeguata causerà perdite di pacchetti o errori CRC nei segmenti EtherCAT a valle durante la commutazione ad alta frequenza delle elettrovalvole.
