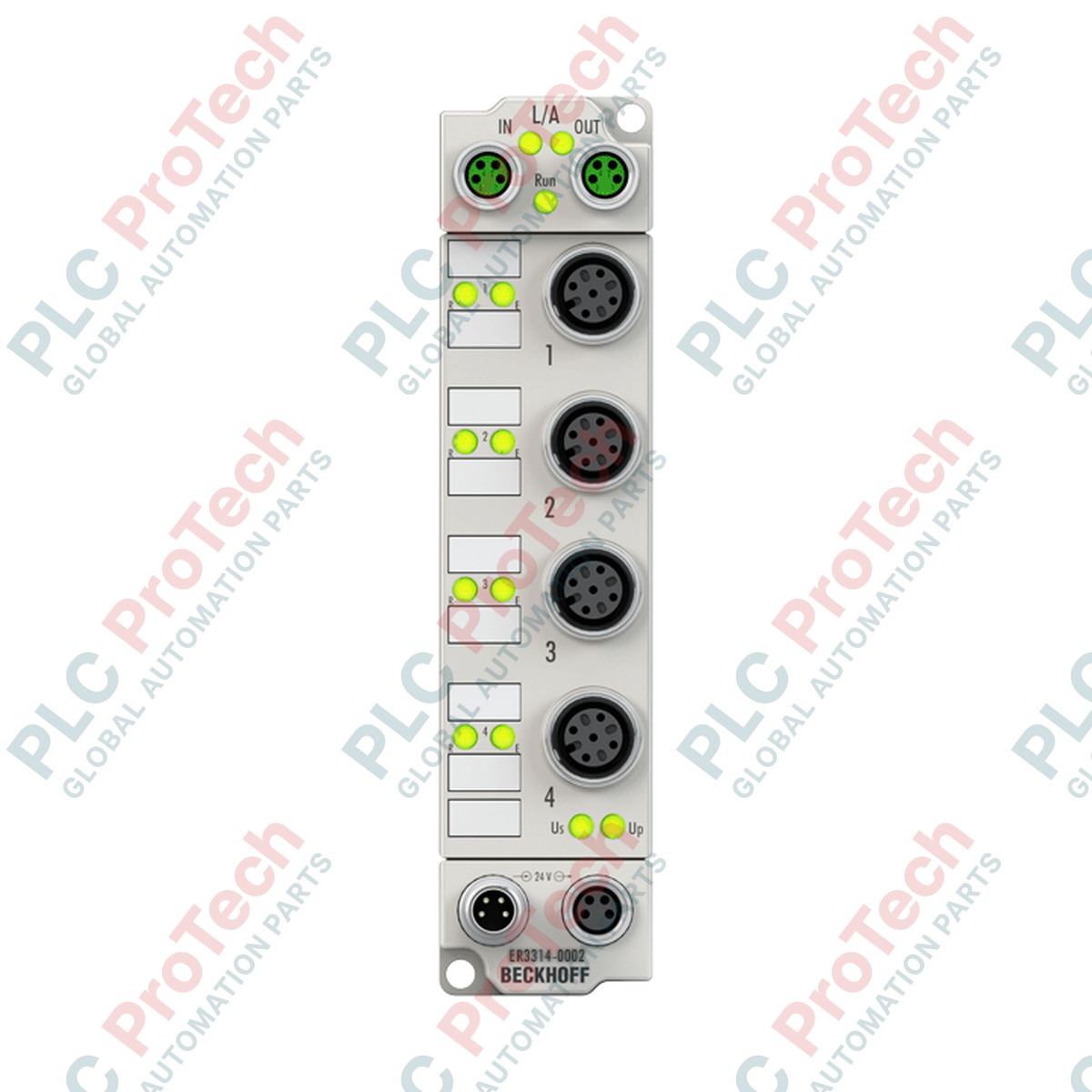

Modulo di ingresso per termocoppie a 4 canali Beckhoff ER3314-0002 EtherCAT Box

Descrizione

Il Beckhoff ER3314-0002, un EtherCAT Box con grado di protezione IP67 progettato per l'acquisizione decentralizzata della temperatura, consente l'elaborazione diretta di un massimo di quattro sensori a termocoppia in ambienti industriali difficili. Operando direttamente sul campo, questo modulo compatto converte le tensioni termoelettriche provenienti da vari tipi di sensori (J, K, L, B, E, N, R, S, T e U) in valori di temperatura ad alta risoluzione, inviandoli direttamente al controller senza richiedere un quadro elettrico locale. Gli integratori di sistema traggono vantaggio dalla compatibilità nativa con TwinCAT, dai filtri d'ingresso configurabili e dal robusto isolamento elettrico, che garantiscono una profilazione termica precisa anche in condizioni di forte stress elettromagnetico e ambientale.

Caratteristiche

• Supporto multi-sensore: compatibilità integrata con dieci diverse classificazioni di termocoppie e misurazioni dirette della tensione in millivolt (mV).
• Alloggiamento decentralizzato IP67: l'alloggiamento in zinco pressofuso completamente incapsulato offre una protezione eccezionale contro umidità, polvere e impatti meccanici.
• Tecnologia di connessione M12: connessioni sicure a 2 fili per termocoppie tramite prese M12 standardizzate con collegamento a vite, resistenti alle applicazioni soggette a forti vibrazioni.
• Diagnostica avanzata: il riconoscimento integrato dei circuiti aperti e il rilevamento dei guasti dei sensori vengono trasmessi direttamente tramite l'immagine dei dati di processo EtherCAT.
• Filtraggio configurabile: cinque varianti di filtro d'ingresso configurabili via software per eliminare il rumore elettrico ad alta frequenza e le interferenze di linea.

Applicazioni

• Misurazione decentralizzata della temperatura su macchinari per stampaggio a iniezione ed estrusione di materie plastiche.
• Monitoraggio termico multizona in forni industriali per vetro, ceramica e metallurgia.
• Test ambientali a livello di campo e monitoraggio delle camere climatiche.
• Misurazione dei gas di scarico e del sistema di raffreddamento nei banchi di prova per motori industriali pesanti.

Specifiche tecniche

Connessioni e interfacce

Modelli alternativi e compatibilità

L'ER3314-0002 è dotato di un alloggiamento in zinco pressofuso progettato per offrire una protezione meccanica superiore rispetto alla variante EP3314-0002 con alloggiamento in plastica, sebbene i due modelli siano funzionalmente e programmaticamente identici. Per le configurazioni che richiedono una maggiore densità di canali in un armadio di controllo anziché il montaggio sul campo, è possibile utilizzare terminali EtherCAT standard come l'EL3314 all'interno di un segmento E-bus. Entrambi i sistemi mappano esattamente la stessa immagine di processo, consentendo una traduzione fluida del codice e il riutilizzo diretto dei parametri nelle configurazioni PLC TwinCAT.

Problemi applicativi e note ingegneristiche

A causa dell'elevata massa termica del telaio in zinco pressofuso, improvvisi cambiamenti della temperatura ambientale vicino al modulo possono causare gradienti localizzati temporanei nella giunzione fredda. Per evitare errori di misura durante rapide variazioni ambientali, evitare di montare il box direttamente accanto a fonti di calore o in aree soggette a forti correnti d'aria. I fili delle termocoppie non schermati sono altamente suscettibili all'accoppiamento elettromagnetico; mantenere sempre un'adeguata distanza dai cavi degli azionamenti a frequenza variabile (VFD) ad alta tensione e utilizzare, ove possibile, cavi per termocoppie schermati.

Suggerimenti per la messa in servizio e il cablaggio

Quando si configura il modulo in TwinCAT System Manager, accedere alla directory online CoE (CAN over EtherCAT), nello specifico all'indice 0x80n0, per selezionare la curva della termocoppia corretta corrispondente al sensore fisico. Per impostazione predefinita, il modulo è configurato per termocoppie di tipo K. Assicurarsi che il filo di schermatura del cavo della termocoppia sia terminato correttamente sul rivestimento del connettore M12, per stabilire un percorso continuo verso la terra locale e ridurre al minimo le interferenze di modo comune sugli ingressi a basso segnale in mV.

Linee guida per l'installazione
