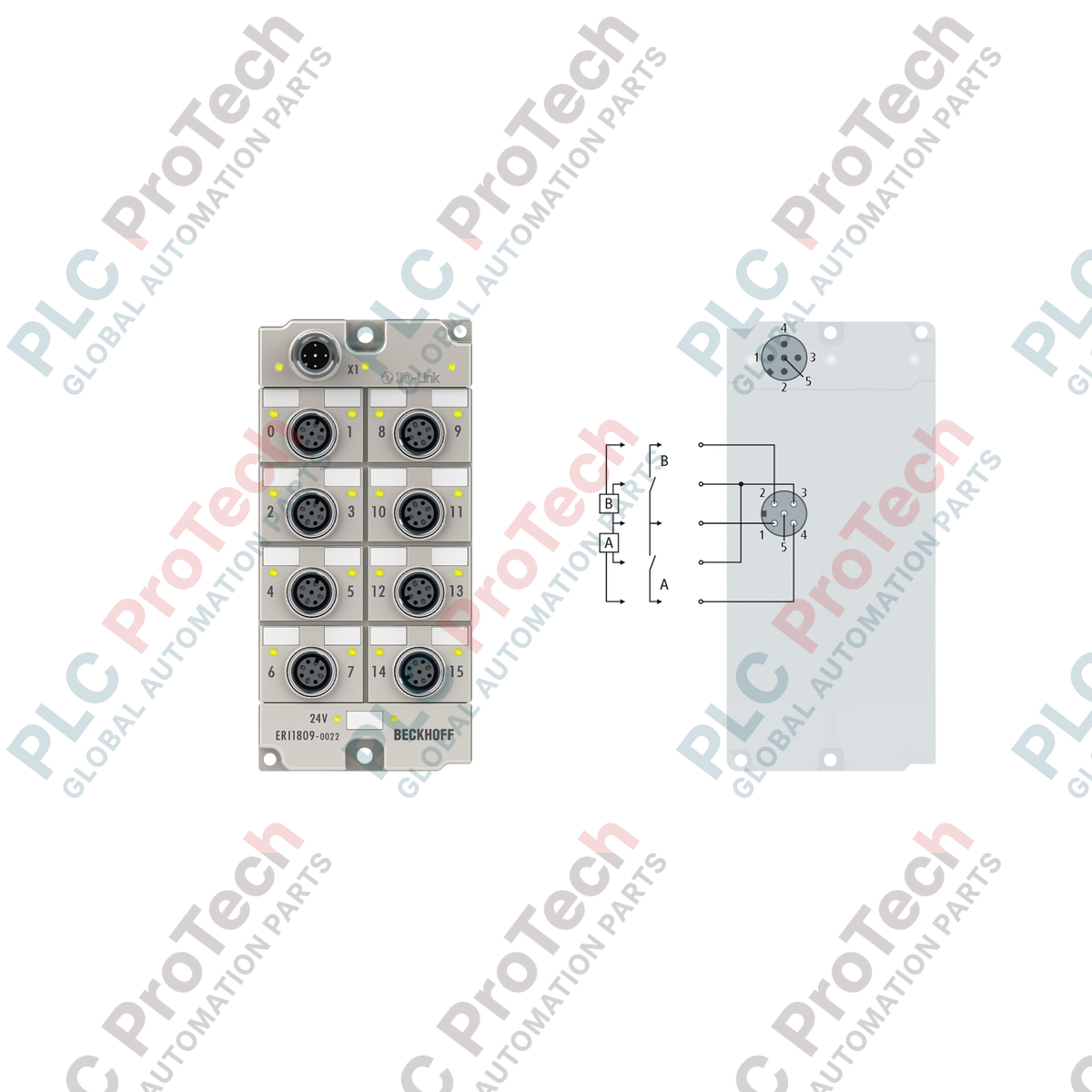

Beckhoff ERI1809-0022 Modulo di ingresso digitale IO-Link Box a 16 canali

Descrizione

Acquisendo direttamente 16 segnali di sensori digitali dal campo, il Beckhoff ERI1809-0022 distribuisce i dati I/O decentralizzati attraverso un'interfaccia IO-Link integrata. Realizzato con un robusto alloggiamento in pressofusione di zinco, questo modulo offre una resistenza meccanica e una schermatura superiori rispetto ai tradizionali alloggiamenti in plastica, rendendolo adatto ad ambienti industriali umidi, soggetti a vibrazioni elevate e impegnativi. Il dispositivo funziona come dispositivo IO-Link di Classe A, trasmettendo gli stati degli ingressi a qualsiasi master IO-Link compatibile tramite un'interfaccia COM3 ad alta velocità.

Caratteristiche

• 16 ingressi digitali: Integrazione ad alta densità dei sensori in un singolo blocco montato sul campo.
• Alloggiamento in pressofusione di zinco: Maggiore protezione meccanica, resistenza agli urti e schermatura elettromagnetica.
• Interfaccia IO-Link COM3: Supporta velocità di trasferimento dati elevate fino a 230.4 kbaud.
• Filtro di ingresso regolabile: Filtraggio degli ingressi configurabile da 0 a 20 ms (3 ms predefinito) per prevenire il rimbalzo del segnale.
• Caratteristiche degli ingressi di Tipo 3: Conforme agli standard EN 61131-2 Tipo 3, ottimizzando l'assorbimento di corrente per i moderni sensori elettronici.
• Protezione con grado IP67: Completamente sigillato contro polvere e immersione in acqua, progettato per il montaggio diretto sulla macchina senza involucro.

Applicazioni

• Sistemi di trasporto decentralizzati: Raccolta distribuita dei dati dei sensori in estese configurazioni logistiche.
• Linee di assemblaggio automobilistico: Installazioni robuste e resistenti agli schizzi di saldatura che richiedono un feedback digitale ad alta densità.
• Macchinari per l'imballaggio: Cablaggio di campo compatto per eliminare le cassette di giunzione centralizzate.
• Macchine utensili: Ambienti umidi in cui sono presenti refrigerante e trucioli metallici.

Specifiche tecniche

Connessioni e interfacce

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

ERI1809-0022 è l'equivalente diretto in pressofusione di zinco del modello EP1809-0022 con alloggiamento in plastica. Entrambi i moduli condividono specifiche elettriche, configurazioni dei pin e registri firmware identici. Se sostituisci un modulo EP, l'ERI offre la stessa interassi di montaggio, ma presenta un profilo più spesso. Assicurati che vi sia sufficiente spazio in profondità all'interno dell'ingombro meccanico.

Problemi applicativi e note ingegneristiche

Poiché si tratta di un modulo IO-Link Classe A, sia la logica interna dell'unità sia l'alimentazione di campo del sensore collegato sono interamente alimentate dalle linee principali L+ e L- della porta IO-Link master. L'alimentazione totale disponibile per i sensori è limitata a 0,5 A. Il collegamento di sensori induttivi ad alto consumo o di fotocellule ad alta corrente può far intervenire la protezione interna contro i cortocircuiti. Per configurazioni superiori a 500 mA, valuta l'utilizzo di un modulo IO-Link Classe B o di un distributore di alimentazione ausiliario.

Suggerimenti per la messa in servizio e il cablaggio

Per impostazione predefinita, gli ingressi digitali sono configurati con un filtro hardware di 3,0 ms. Sebbene sia efficace per i comuni interruttori di prossimità, le applicazioni ad alta velocità (come encoder rotativi o misuratori di impulsi di portata) richiedono l'aggiornamento dell'indice del parametro tramite TwinCAT System Manager (o altri strumenti di configurazione IO-Link) a 0,0 ms. Utilizza sempre cavi M12 schermati per tratte superiori a 10 metri, per prevenire le interferenze da rumore ad alta frequenza provenienti da azionamenti a frequenza variabile adiacenti.

Linee guida per l'installazione
