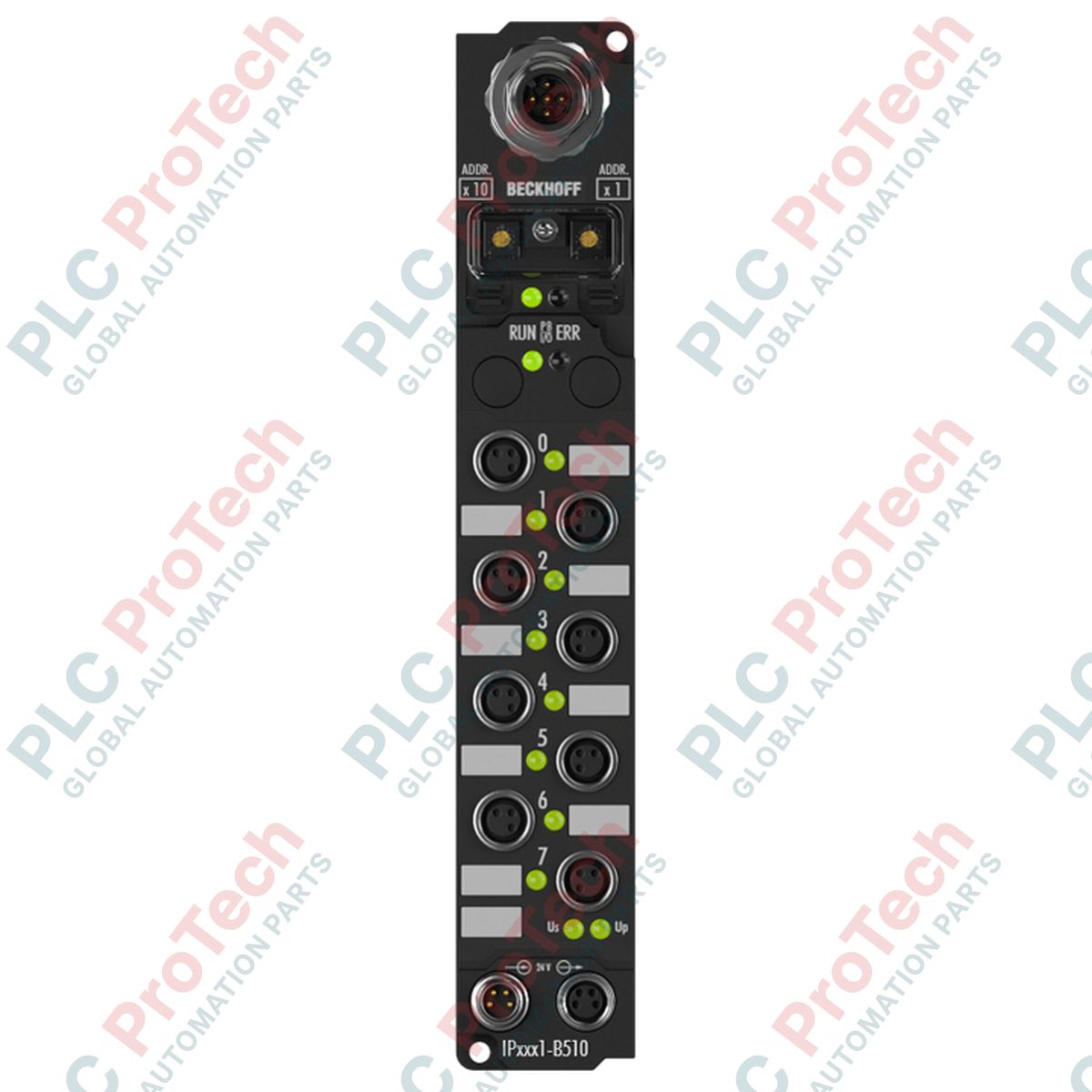

BECKHOFF IP1001-B510 Box Fieldbus CANopen

Descrizione

Il BECKHOFF IP1001-B510 è un Fieldbus Box CANopen ad alte prestazioni, progettato per l'acquisizione decentralizzata di segnali digitali direttamente sui macchinari. L'unità integra otto canali di ingresso digitali, ciascuno con un filtro di 3 ms, e un'interfaccia bus CANopen diretta. Posizionando l'interfaccia I/O direttamente sul posto macchina, elimina la necessità di un quadro di protezione separato e di cablaggi complessi.

Grazie alla sua struttura robusta, BECKHOFF IP1001-B510 gestisce la comunicazione ad alta velocità degli ingressi binari per sensori industriali standard. L'elettronica dell'unità è schermata dai fattori ambientali e garantisce la completa separazione fisica tra il bus di campo e i potenziali della tensione di comando, per prevenire interferenze del segnale.

Caratteristiche

• Dotato di 8 ingressi digitali, funzionanti a 24 V CC con un tempo di filtraggio dell'ingresso di 3 ms.
• Integrazione diretta nella rete CANopen tramite un'interfaccia bus M12 standard a 5 pin.
• Rilevamento automatico della velocità di trasmissione da 10 kbaud fino a 1 Mbaud.
• Ampio supporto delle funzionalità CANopen, tra cui sorveglianza della vita, sorveglianza dei nodi, gestione degli oggetti di emergenza e mappatura variabile.
• Doppia modalità di configurazione tramite il software di messa in servizio KS2000 o attraverso gli oggetti dati di servizio (SDO).
• Protezione certificata IP65, IP66 e IP67 contro la penetrazione per il posizionamento diretto in condizioni difficili.
• Connettori M8 compatti per l'alimentazione della tensione di comando e la distribuzione a valle in circuito.

Applicazioni

• Sistemi decentralizzati di monitoraggio e controllo delle macchine senza necessità di un quadro elettrico.
• Assemblaggio industriale, linee di trasporto e sistemi di confezionamento automatizzati.
• Integrazione diretta di sensori di prossimità binari e interruttori di finecorsa in aree di lavorazione umide o polverose.

Specifiche tecniche

Informazioni generali e caratteristiche meccaniche

Dettagli elettrici e del segnale

Proprietà della comunicazione e dell'interfaccia

Linee guida per l'installazione

1. Verificare che il numero di modello hardware corrisponda alla documentazione dell'architettura del sistema prima dell'installazione.
2. Isolare e bloccare tutte le fonti di alimentazione prima di procedere al montaggio fisico.
3. Fissare saldamente il modulo utilizzando i fori di montaggio integrati nel corpo dell'alloggiamento. Assicurarsi che l'unità sia posizionata fisicamente in modo pulito.
4. Collegare il cavo del bus di campo CANopen al connettore M12 a 5 poli, assicurando il corretto allineamento della filettatura per preservare il grado di protezione IP.
5. Collegare i cavi fisici dei sensori alle porte degli ingressi digitali M8. Assicurarsi di allineare correttamente le chiavi prima di serrare gli anelli di ritenzione.
6. Instradare e collegare la linea della tensione di controllo a 24 V CC alla presa M8 maschio a 4 poli. Collegare il cavo di alimentazione a valle al dispositivo successivo in caso di collegamento a cascata.
7. Ripristinare l'alimentazione e configurare i dettagli dei parametri del nodo nell'applicazione del controller o con il programma KS2000.

Raccomandazioni per la sostituzione

Quando si sostituisce un'unità obsoleta, assicurarsi che tutte le alimentazioni elettriche del BECKHOFF IP1001-B510 siano completamente disattivate. Documentare le assegnazioni fisiche delle porte M8 e M12 prima dello smontaggio fisico. Verificare che alla modulo sostitutivo siano applicati la velocità di trasmissione CANopen e i parametri del nodo corretti, per garantire il ripristino delle comunicazioni di rete corrette.
