Manufacturer: BECKHOFF
Product No.: IP1001-B730
Country of origin:Germany
Product Type: Moduli Fieldbus Box
Payment: T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months

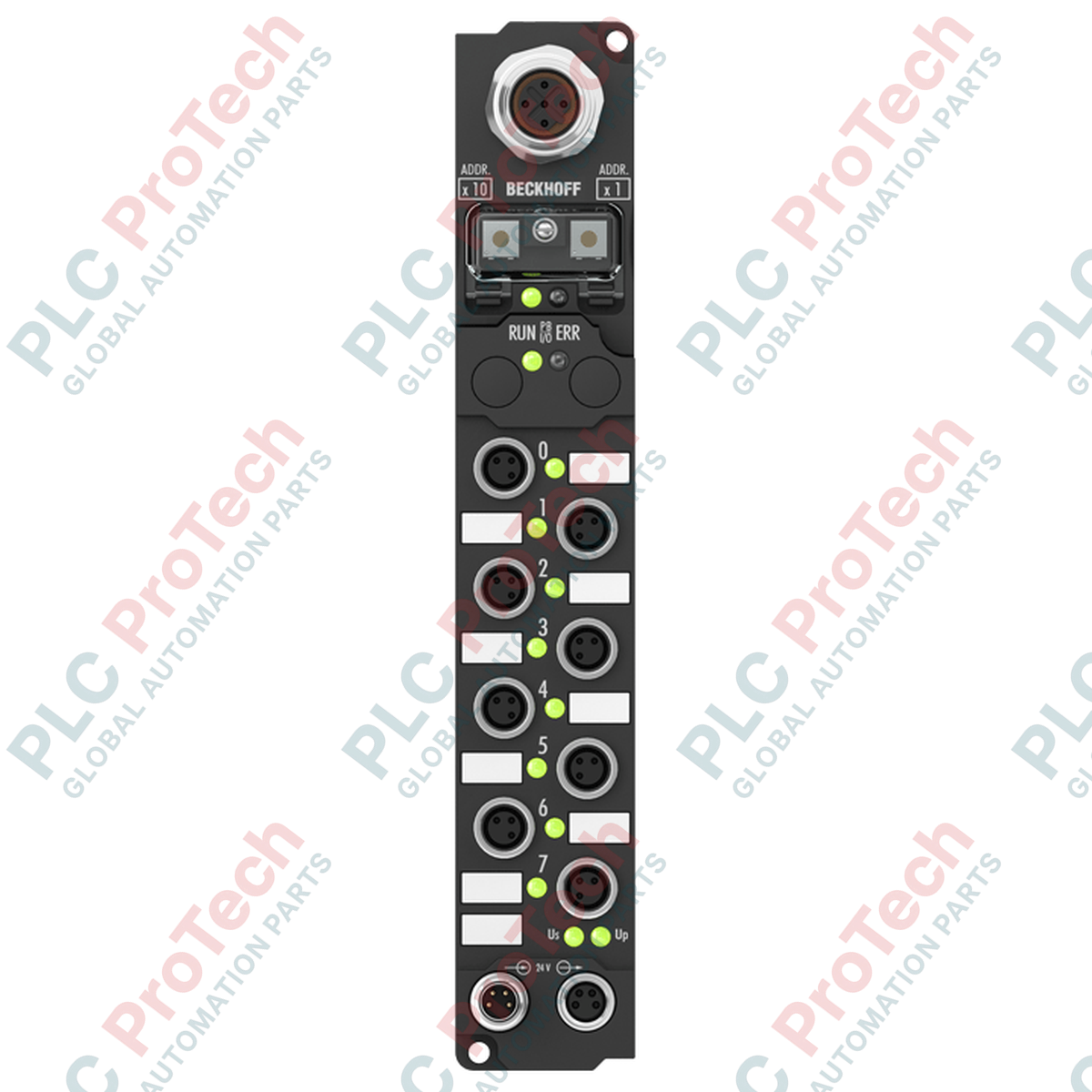

Facilitando la decentralizzazione diretta della logica dei sensori della macchina, il Beckhoff IP1001-B730 funziona come un'interfaccia robusta per 8 ingressi digitali, progettata per l'installazione diretta sulla macchina senza quadri di comando. Questo Fieldbus Box collega sensori digitali standard a 24 V CC tramite compatti connettori a vite M8 e trasmette i dati di stato sulle reti Modbus RTU o Modbus ASCII. Priva di complessi sistemi di sottobus, l'unità integra l'acquisizione degli ingressi direttamente in ambienti gravosi, garantendo un'elevata resistenza alle vibrazioni e una protezione completa dell'involucro meccanico.
| Parametro delle specifiche | Valore nominale / dato tecnico |
|---|---|
| Produttore | Beckhoff Automation |
| Numero di modello | IP1001-B730 |
| Protocollo / interfaccia | Modbus RTU / Modbus ASCII (RS485) |
| Connessione dell'interfaccia bus | 1 x presa M12, 5 poli, codificata B |
| Velocità di trasmissione supportate | 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400 baud |
| Ingressi digitali | 8 canali, 24 V CC |
| Tempo del filtro di ingresso | 3,0 ms |
| Tensione di alimentazione di controllo | 24 V CC |
| Connettore di alimentazione | 1 x M8 maschio, 4 poli |
| Connettore di alimentazione a valle | 1 x M8 femmina, 4 poli |
| Assorbimento interno del modulo | 45 mA (escluso il consumo dei sensori, max. 0,5 A) |
| Isolamento elettrico | 500 V (tensione di controllo verso il fieldbus) |
| Classe di protezione IP | IP65 / IP66 / IP67 (conforme a EN 60529) |
| Intervallo di temperatura di esercizio | Da 0 a +55 °C |
| Intervallo di temperatura di stoccaggio | -25 a +85 °C |
| Norme e conformità | EN 60068-2-6 (vibrazioni), EN 60068-2-27 (urti), CE, UL |
| Peso | 210 g (0,46 lb) |
| Peso di spedizione (calcolato) | 0,50 kg (include l'imballaggio industriale protettivo) |
| Paese di origine | Germania |
| Connessione dell'interfaccia | Configurazione dei pin | Assegnazione delle funzioni |
|---|---|---|
| Alimentazione (M8 maschio, 4 poli) | Pin 1 | Tensione di controllo dell'alimentazione Us, +24 V CC |
| Pin 2 | Alimentazione della tensione ausiliaria/di carico Up, +24 V CC | |
| Pin 3 | GNDs (riferimento di massa della tensione di controllo) | |
| Pin 4 | GNDp (riferimento di massa della tensione ausiliaria/di carico) | |
| Modbus RTU (M12, 5 pin con codifica B) | Pin 1 | Schermatura (FE) |
| Pin 2 | RxD/TxD-A (linea dati negativa RS485) | |
| Pin 3 | DGND (massa di riferimento interna Modbus) | |
| Pin 4 | RxD/TxD-B (linea dati positiva RS485) | |
| Pin 5 | Non collegato |
L'IP1001-B730 utilizza un'interfaccia Modbus diretta. Gli utenti di sistemi Beckhoff Lightbus o PROFIBUS devono procurarsi rispettivamente le varianti IP1001-B310 o IP1001-B200. Le dimensioni di montaggio fisico e la mappatura dei sensori M8 sono identiche tra queste varianti di modello, facilitando gli adeguamenti meccanici per la migrazione tra protocolli. Si noti che, in caso di migrazione a una famiglia di fieldbus diversa, sono necessarie modifiche al firmware del PLC host master.
Per garantire la conformità IP67, tutte le porte di collegamento M8 e M12 inutilizzate devono essere coperte con tappi protettivi industriali in ottone filettato. Lasciare le porte senza tappo compromette la tenuta fisica, rischiando piste galvaniche interne e guasti permanenti dei componenti dovuti alla condensa. Assicurarsi inoltre che la corrente complessiva dei sensori collegati al modulo non superi 0,5 A per prevenire l'arresto di sicurezza o il sovraccarico termico dell'accoppiatore bus interno.
L'indirizzo Modbus viene impostato tramite due selettori rotativi dell'indirizzo situati sotto il cappuccio fisico con coperchio a vite sul lato del modulo. Le modifiche alle impostazioni diventano effettive solo dopo un ciclo di spegnimento e riaccensione dell'unità. Attivare sempre una resistenza di terminazione (120 Ohm) sull'ultimo nodo fisico del segmento Modbus. Utilizzare l'interfaccia software di programmazione seriale Beckhoff KS2000 per monitorare facilmente i frame di dati attivi e calibrare i limiti personalizzati dei filtri di comunicazione qualora i parametri standard siano insufficienti.
Fissare saldamente il Fieldbus Box a una superficie piana della macchina usando due viti M3 standard, evitando le aree esposte a spruzzi abrasivi costanti o a radiazioni termiche dirette.
Svitare il coperchio laterale protettivo e regolare l'ID del nodo usando i selettori rotativi integrati per definire l'indirizzo univoco della stazione Modbus.
Serrare tutti i connettori dei cavi dei sensori e di alimentazione usando la forza manuale o chiavi dinamometriche calibrate (max. 0,4 Nm per M8, 0,6 Nm per M12) per fissare l'anello di tenuta contro polvere e acqua.
Eseguire un test a vuoto per verificare che i LED di rete integrati si accendano e segnalino il corretto stato dell'host Modbus prima di eseguire la logica di produzione effettiva.
