BECKHOFF

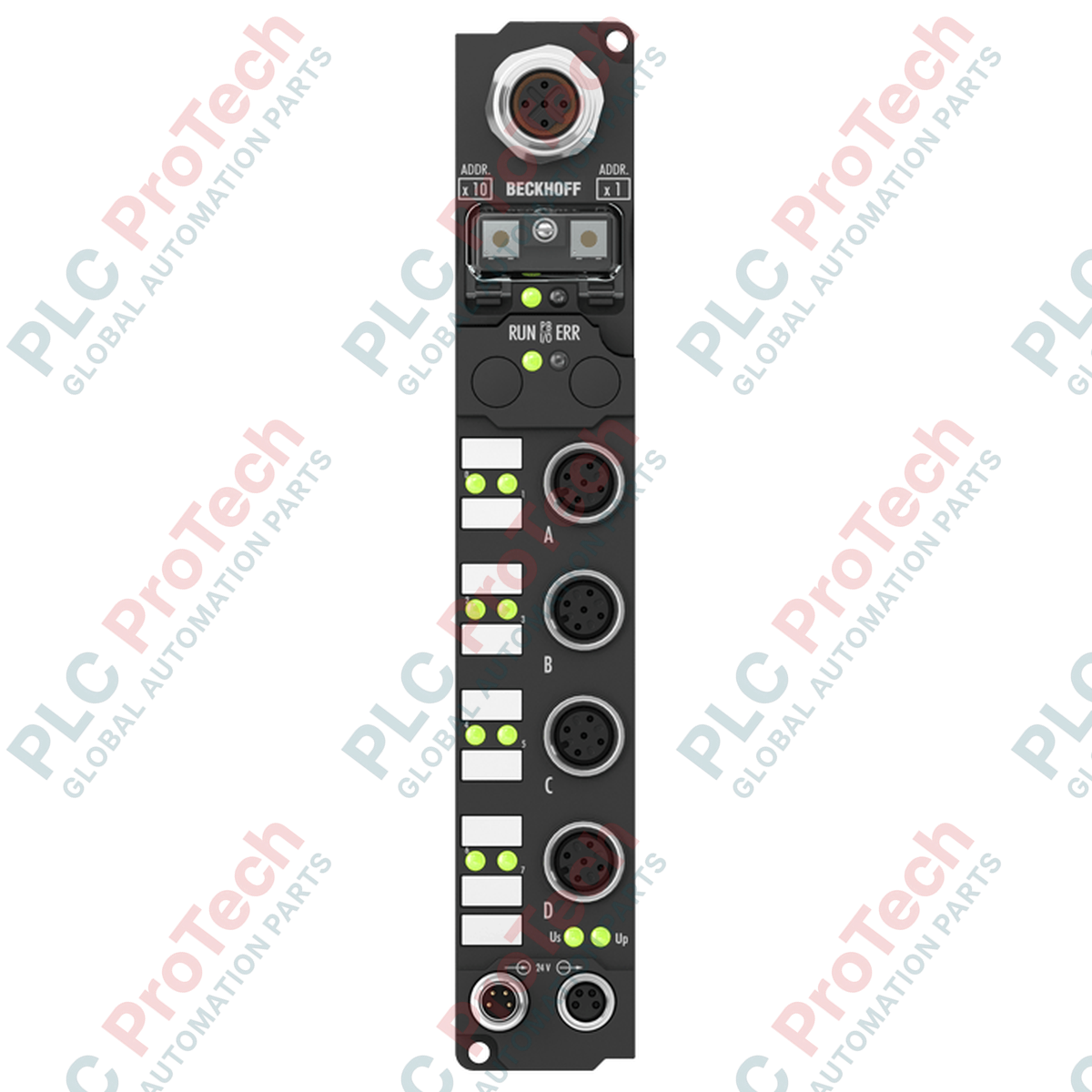

Modulo contatore a 2 canali Beckhoff IP1502-B400 Fieldbus Box

SKU IP1502-B400

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: BECKHOFF

  • Product No.: IP1502-B400

  • Country of origin:Germany

  • Product Type: Moduli Fieldbus Box

  • Payment: T/T, Western Union

  • Weight: 2000g

  • Dimensions: 18,0 x 6,0 x 5,0 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Elaborando treni di impulsi ad alta frequenza direttamente a livello della macchina, il modulo contatore avanti/indietro a 2 canali Beckhoff IP1502-B400 Fieldbus Box funge da dispositivo decentralizzato progettato per le reti Interbus. Questo robusto dispositivo con grado di protezione IP67 consente l'installazione direttamente sul campo senza armadio di controllo, acquisendo con elevata precisione sequenze rapide di impulsi provenienti da encoder rotativi, misuratori di portata e sensori di prossimità.

Caratteristiche principali

  • Due canali contatore indipendenti che supportano il conteggio avanti/indietro e la misurazione degli impulsi con gate.
  • Elaborazione degli ingressi ad alta velocità, in grado di gestire frequenze fino a 100 kHz.
  • Integrazione diretta del fieldbus Interbus tramite interfacce di collegamento M12 standard.
  • Involucro con grado di protezione IP67, che offre una robusta protezione da umidità, polvere e vibrazioni meccaniche.
  • Le uscite integrate di alimentazione del sensore a 24 V CC sono fornite direttamente dal modulo.

Applicazioni industriali

  • Tracciamento decentralizzato del movimento: Feedback in tempo reale da encoder rotativi per sistemi di posizionamento.
  • Misurazione del flusso: Conteggio degli impulsi ad alta precisione da misuratori di portata di liquidi e gas negli impianti di processo.
  • Sistemi di trasporto e smistamento: Conteggio ad alta velocità dei pezzi e tracciamento dei materiali su linee distribuite.
  • Monitoraggio della velocità: Calcolo della velocità di rotazione su alberi di trasmissione e turbine industriali.

Specifiche tecniche

Parametro Valore della specifica
Produttore Beckhoff Automation
Numero di modello IP1502-B400
Interfaccia fieldbus Interbus
Numero di canali 2 contatori indipendenti
Frequenza d'ingresso massima 100 kHz
Tensione nominale di esercizio 24 V CC (-15% / +20%)
Tensione di alimentazione del sensore 24 V CC, derivati dall'alimentazione ausiliaria
Tipo di collegamento Connettori a vite M12 (5 pin)
Grado di protezione dall'ingresso IP67 (quando tutti i connettori sono accoppiati o sigillati)
Temperatura di esercizio Da 0 °C a +55 °C
Temperatura di stoccaggio Da -25 °C a +85 °C
Paese di origine Germania
Peso di spedizione (calcolato) 0.35 kg
Dimensioni della confezione (calcolate) 18.0 x 6.0 x 5.0 cm

Collegamenti e interfacce

Pin del connettore M12 Funzione IN Interbus Funzione OUT Interbus Funzione ingresso contatore
Pin 1 DO (uscita dati) DO (uscita dati) +24 V CC alimentazione del sensore
Pin 2 /DO (uscita dati invertita) /DO (uscita dati invertita) Ingresso B (direzione / impulso)
Pin 3 DI (ingresso dati) DI (ingresso dati) GND (massa del sensore)
Pin 4 /DI (ingresso dati invertito) /DI (ingresso dati invertito) Ingresso A (conteggio / gate)
Pin 5 GND (massa del segnale) GND (massa del segnale) PE (Terra funzionale)

Considerazioni tecniche empiriche

Modelli alternativi e compatibilità

L’IP1502-B400 è progettato specificamente per installazioni Interbus che utilizzano il profilo di protocollo B400. In caso di migrazione a reti EtherCAT o PROFIBUS, questo modulo deve essere sostituito con le varianti EP1518 o IP1502-B310/B510. Assicurarsi che il file di configurazione del master Interbus (software CMD o equivalente) sia aggiornato con il codice ID e il codice di lunghezza corretti corrispondenti all’IP1502-B400, per evitare errori di mancata corrispondenza del ciclo del bus.

Problemi applicativi e note tecniche

Quando si opera alla frequenza d’ingresso massima di 100 kHz, l’attenuazione del segnale sui cavi lunghi può causare impulsi persi. Si raccomanda vivamente di limitare la lunghezza dei cavi dei sensori a meno di 10 metri e di utilizzare cavi schermati a doppino intrecciato a bassa capacità. In ambienti soggetti a forti vibrazioni, assicurarsi che i connettori M12 siano serrati alla coppia di 0,6 Nm specificata dal produttore, per mantenere la tenuta IP67 e prevenire contatti intermittenti.

Suggerimenti per la messa in servizio e il cablaggio

Mettere sempre a terra localmente il modulo utilizzando il capocorda di messa a terra integrato oppure montandolo direttamente su un telaio metallico della macchina, non verniciato e collegato a terra. Una corretta messa a terra è fondamentale per sopprimere le interferenze elettromagnetiche (EMI) ad alta frequenza generate da azionamenti a frequenza variabile (VFD) e servomotori nelle vicinanze, che altrimenti possono compromettere i registri del contatore ad alta velocità.

Linee guida per l’installazione

AVVERTENZA CRITICA

Disalimentare tutte le fonti di alimentazione (sia l’alimentazione logica sia l’alimentazione ausiliaria dei sensori) prima di montare, collegare o scollegare il modulo. In caso contrario, si possono causare danni permanenti ai circuiti interni del ricetrasmettitore Interbus e comportamenti imprevedibili della macchina.

1

Fissare saldamente il Fieldbus Box a una superficie piana e resistente alle vibrazioni utilizzando due viti M4 inserite nei fori di montaggio integrati.

2

Collegare i cavi Interbus in ingresso e in uscita alle porte M12 corrispondenti, assicurandosi che l’allineamento della chiave sia corretto prima del serraggio.

3

Cablare gli ingressi del contatore utilizzando cavi sensore M12 schermati. Collegare lo schermo sia all’alloggiamento del sensore sia al pin PE del modulo.

4

Applicare l’alimentazione ausiliaria a 24 V CC, verificare che i LED di stato indichino una comunicazione attiva ed eseguire un test dei registri tramite il master Interbus.

FAQ

Qual è la frequenza d’ingresso massima dell’IP1502-B400?

Il modulo supporta una frequenza d’ingresso massima di 100 kHz per canale, rendendolo adatto ad applicazioni con encoder ad alta velocità e conteggio degli impulsi.

Questo modulo richiede un involucro protettivo?

No, l’IP1502-B400 è dotato di un alloggiamento con grado di protezione IP67, che ne consente il montaggio diretto sul telaio della macchina in ambienti umidi, polverosi o soggetti a forti vibrazioni.

Quale protocollo fieldbus utilizza l’IP1502-B400?

Questo modulo specifico è progettato per comunicare tramite la rete fieldbus Interbus utilizzando connessioni M12 standard.

Come viene controllata la direzione del contatore su questo modulo?

La direzione del contatore (su o giù) viene controllata tramite lo stato dell’ingresso fisico B oppure mediante la parola di controllo configurata nel master Interbus.
