BECKHOFF

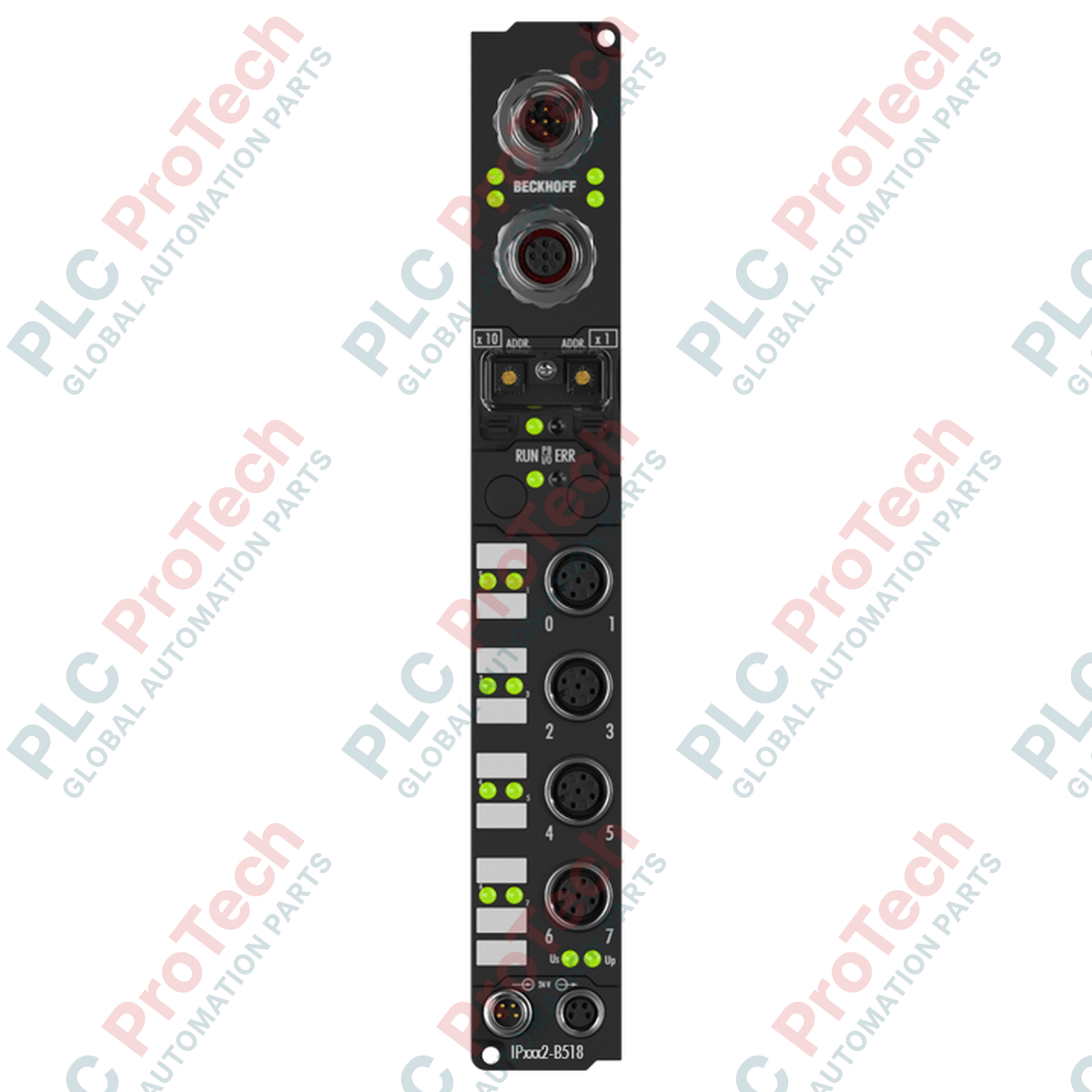

Modulo contatore di ingressi digitali a 2 canali Fieldbus Box Beckhoff IP1502-B518

SKU IP1502-B518

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: BECKHOFF

  • Product No.: IP1502-B518

  • Country of origin:Germany

  • Product Type: Moduli I/O per bus di campo

  • Payment: T/T, Western Union

  • Weight: 2000g

  • Dimensions: 30 mm x 210 mm x 26,5 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

L'elaborazione decentralizzata ad alta velocità degli impulsi nelle zone ambientali prive di involucri protettivi è gestita direttamente dal Beckhoff IP1502-B518, un modulo contatore digitale a 2 canali progettato per l'integrazione nativa con CANopen. Questo Fieldbus Box con grado di protezione IP67 coordina i segnali grezzi degli impulsi dei sensori fino a 100 kHz, utilizzando contatori a 32 bit per supportare il posizionamento preciso, la misurazione del flusso e il calcolo della velocità direttamente sui macchinari. Racchiuso in un robusto alloggiamento in poliammide, il dispositivo dispone di un connettore a T integrato per il collegamento passante diretto del bus, riducendo al minimo il cablaggio sul campo ed eliminando la necessità di armadi centralizzati con guida DIN.

Caratteristiche

  • Due canali contatore indipendenti a 32 bit, compatibili con ingressi fino a 100 kHz.
  • Interfaccia fieldbus CANopen integrata con rilevamento automatico della velocità di trasmissione fino a 1 Mbaud.
  • Robuste classi di protezione IP65, IP66 e IP67 per la resistenza ai getti d'acqua e alla completa immersione.
  • Montaggio diretto sulla macchina con fattore di forma dell'alloggiamento standard XXL e connettori di segnale M12.
  • Configurazione con connettore a T M12 integrato per semplificare il collegamento in cascata del fieldbus.
  • Ingressi gate dedicati e interruttori hardware direzionali su/giù per canale.

Applicazioni

  • Misurazione decentralizzata del flusso: interfacciamento con misuratori di portata a impulsi ad alta frequenza, a turbina e a spostamento positivo, negli impianti per il trattamento dei fluidi.
  • Posizionamento delle linee di trasporto: lettura diretta degli impulsi dell'encoder rotativo per il tracciamento dei materiali su trasportatori logistici estesi.
  • Monitoraggio della velocità di rotazione: valutazione della velocità degli alberi di ventole, pompe o motori mediante sensori di prossimità in ambienti industriali gravosi soggetti a lavaggio.
  • Macchinari per l'imballaggio: indicizzazione ad alta velocità e rilevamento dei contrassegni di registro direttamente sulla macchina.

Tabella delle specifiche tecniche

Parametro delle specifiche Valore tecnico / Caratteristica nominale
Produttore Beckhoff
Modello / Numero di parte IP1502-B518
Protocollo / Interfaccia CANopen
Velocità di trasferimento dati Da 10 kbaud a 1 Mbaud (rilevamento automatico)
Numero di ingressi 2 ingressi contatore + 2 ingressi gate + 2 interruttori su/giù
Profondità da banco 32 bit (per canale)
Frequenza di conteggio Massimo 100 kHz (2 kHz per la commutazione su/giù)
Tensione nominale di ingresso 24 V DC (-15% / +20%)
Tensioni del segnale di ingresso Segnale "0": da -3 a +5 V DC | Segnale "1": da 11 a 30 V DC
Uscite 2 x 24 V DC, 0,5 A (a prova di cortocircuito individuale)
Corrente di alimentazione dei sensori Max. 0,5 A totali, a prova di cortocircuito
Consumo di corrente 45 mA da US (esclusa la corrente dei sensori)
Isolamento elettrico Tensione di comando / fieldbus: 500 V
Connettori di segnale / fieldbus Segnale: tipo a vite M12 | Bus: 1 x connettore M12 (5 pin), 1 x presa M12 (5 pin)
Connettori di alimentazione Alimentazione: 1 x M8 maschio (4 pin) | A valle: 1 x M8 femmina (4 pin)
Temperatura di esercizio / stoccaggio Da 0 a +55 degC / da -25 a +85 degC
Classe di protezione IP65 / IP66 / IP67 (conforme alla norma EN 60529)
Dimensioni dell'alloggiamento 30 mm x 210 mm x 26,5 mm (alloggiamento XXL, poliammide PA6)
Peso di spedizione (calcolato) 2,0 kg

Collegamenti e interfacce

Connettore / pin Assegnazione dei segnali Descrizione funzionale
Bus M12, pin 1 Schermatura Collegamento della schermatura per la compatibilità elettromagnetica
Bus M12, pin 2 V+ Alimentazione esterna del ricetrasmettitore CAN (24 V DC)
Bus M12, pin 3 CAN_GND Massa di riferimento per le comunicazioni CAN
Bus M12, pin 4 CAN_H Linea del segnale CAN high
Bus M12, pin 5 CAN_L Linea del segnale CAN low
Alimentazione M8, pin 1 US Alimentazione della tensione di comando (24 V DC per l'elettronica interna)
Alimentazione M8, pin 2 UP Alimentazione della tensione di carico (24 V DC per le uscite dei sensori ausiliari)
Alimentazione M8, pin 3 GNDS Riferimento di massa per la tensione di comando
Alimentazione M8, pin 4 GNDP Riferimento di massa per la tensione di carico

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

L'IP1502-B518 è configurato specificamente per le reti bus fisiche CANopen. Se si aggiorna un nodo di campo da un modulo di ingressi digitali standard, si noti che l'immagine di processo a 80 bit (2 dati a 32 bit e 2 registri di controllo/stato a 8 bit) richiede una configurazione specifica nel gestore di rete del PLC master. Per le applicazioni che richiedono Profibus, EtherCAT o DeviceNet, è necessario selezionare moduli fieldbus alternativi, come la serie IP1502-B318 o IE1502, poiché il livello di interfaccia fisica è fisso e non può essere convertito tramite firmware.

Problemi applicativi e note ingegneristiche

Quando utilizzi la funzionalità di inversione della direzione, mantieni la frequenza massima del segnale di comando su/giù al di sotto di 2 kHz. Gli impulsi in ingresso sui canali del contatore principale che arrivano durante le transizioni dell’interruttore su/giù vicino a questo limite possono causare ritardi nella registrazione. Assicurati che i requisiti di alimentazione dei sensori non superino il limite cumulativo di 0.5 A del modulo; il sovraccarico di questa linea attiverà la protezione interna contro i cortocircuiti, interrompendo contemporaneamente l’alimentazione ausiliaria a tutti i sensori collegati.

Suggerimenti per la messa in servizio e il cablaggio

Poiché le comunicazioni CANopen sono sensibili alla riflessione del segnale, è necessario installare una resistenza di terminazione fisica da 120 Ohm nella presa M12 dell’ultimo nodo fisico della catena. Quando si utilizzano ingressi a impulsi ad alta frequenza da 100 kHz, usa sempre cavi a doppino intrecciato con doppia schermatura (S/FTP) per i collegamenti dei sensori. Collega la schermatura ai connettori con alloggiamento metallico M12 per deviare il rumore induttivo ad alta frequenza direttamente ai punti di messa a terra del telaio della macchina.

Linee guida per l’installazione

AVVERTENZA CRITICA: Disattiva tutte le alimentazioni primarie dei comandi e dei carichi (US e UP) prima di collegare o scollegare i cavi di campo M8 e M12. Il collegamento a caldo dei connettori industriali in ambienti operativi bagnati, umidi o polverosi può causare picchi transitori di tensione, archi elettrici localizzati o danni catastrofici ai ricetrasmettitori CANopen interni.
1
Fissa l’alloggiamento in poliammide direttamente al telaio della macchina o alla piastra di montaggio usando due bulloni M3 attraverso i canali di montaggio integrati del diametro di 3.5 mm. Assicurati che la superficie di montaggio sia piana per evitare sollecitazioni strutturali sull’alloggiamento.
2
Inserisci le linee CANopen bus-in e bus-out M12 nelle porte del connettore a T integrato. Stringi manualmente le ghiere metalliche zigrinate, quindi applica una coppia di 0.6 Nm usando una chiave dinamometrica industriale per garantire l’integrità della tenuta IP67.
3
Collega i cavi di distribuzione dell’alimentazione M8 alla presa di alimentazione, instradando se necessario l’alimentazione a valle verso i moduli del bus di campo adiacenti tramite la porta a valle a 4 pin.
4
Configura l’indirizzo del nodo (ID MAC) e i parametri della velocità di trasmissione nel software del master CANopen Beckhoff TwinCAT o di terze parti per completare la messa in servizio del bus di campo.

FAQ

Qual è la frequenza massima del segnale supportata dagli ingressi contatore dell'IP1502-B518?

Il modulo supporta ingressi contatore fino a 100 kHz. Tuttavia, se si utilizzano gli interruttori hardware direzionali su/giù, la frequenza di commutazione è limitata a 2 kHz.

L'unità richiede un quadro elettrico o un involucro?

No, il dispositivo è dotato di un robusto involucro in poliammide PA6 con gradi di protezione IP65, IP66 e IP67 contro la penetrazione, che ne consentono il montaggio diretto sulla macchina in ambienti industriali difficili.

Come vengono configurati i baud rate CANopen e gli ID dei nodi?

Il modulo dispone del rilevamento automatico del baud rate da 10 kbaud a 1 Mbaud. I parametri dettagliati e gli ID dei nodi possono essere configurati tramite SDO utilizzando il software Beckhoff KS2000 o il controller master.

Qual è il limite di corrente totale per i sensori collegati?

L'alimentazione ausiliaria dei sensori deriva dalla tensione di controllo ed è limitata a un massimo totale di 0,5 A per tutti i sensori collegati. La linea è completamente protetta dai cortocircuiti.
