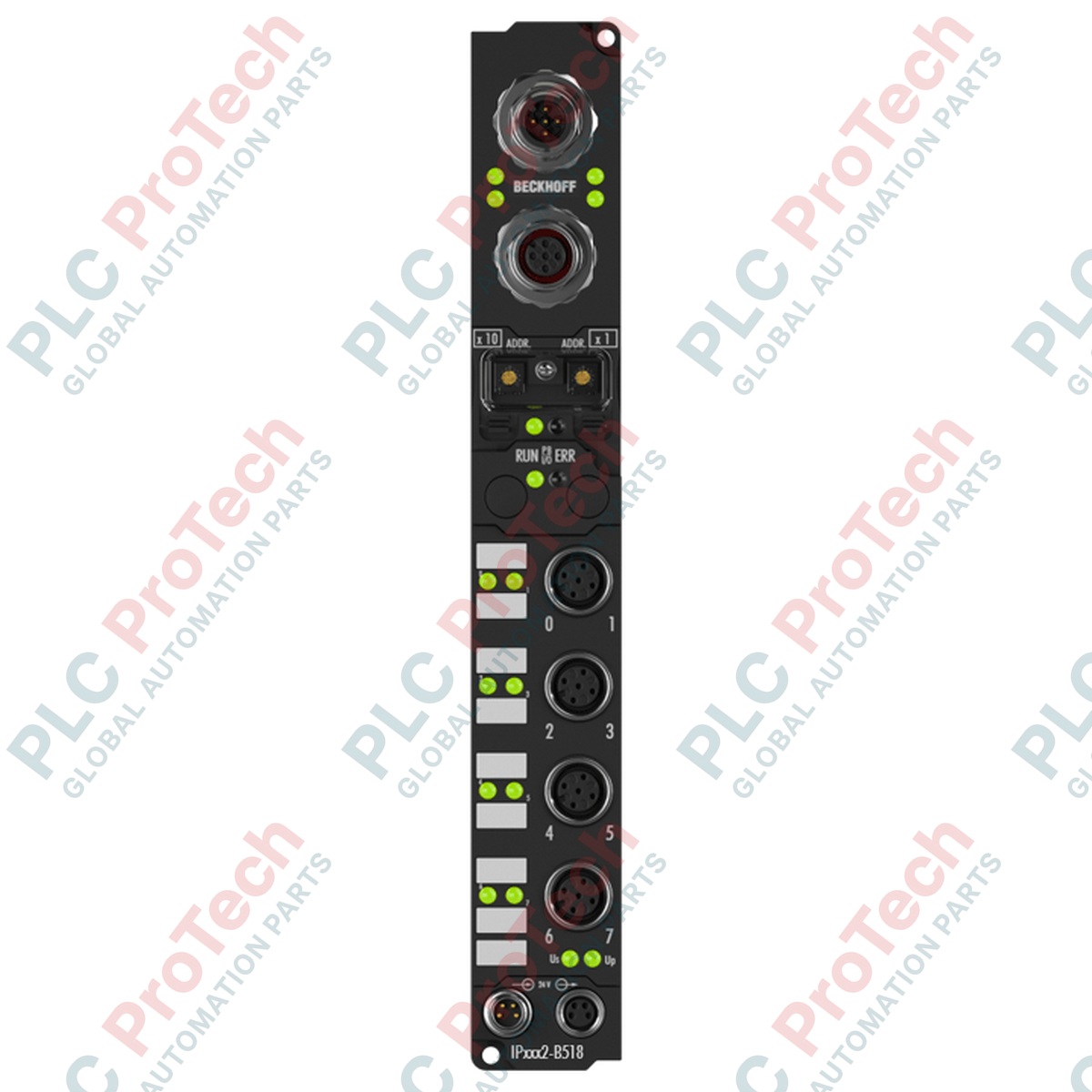

Beckhoff IP2002-B518 Fieldbus Box

SKU IP2002-B518

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: BECKHOFF

  • Product No.: IP2002-B518

  • Country of origin:Germany

  • Product Type: Box Fieldbus

  • Payment: T/T, Western Union

  • Weight: 2000g

  • Dimensions: 30 mm x 210 mm x 26,5 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Progettato per l'installazione distribuita diretta sulle macchine, il Beckhoff IP2002-B518 coordina uscite localizzate ad alta densità senza l'ingombro o il costo degli armadi di controllo protettivi. Questo box fieldbus decentralizzato integra 8 uscite digitali funzionanti a 24 V CC e utilizza il protocollo di comunicazione CANopen per ottimizzare le architetture di controllo in tempo reale. Grazie ai connettori a T M12 integrati, il dispositivo consente di realizzare configurazioni del bus a topologia lineare direttamente sui telai fisici delle macchine. Racchiuso in un robusto alloggiamento in poliammide, offre una protezione IP67 affidabile contro umidità, polvere e vibrazioni industriali continue.

Caratteristiche

  • 8 uscite digitali: Fornisce fino a 0.5 A per canale, con piena compatibilità con carichi resistivi, induttivi e a lampada.
  • Connettore a T integrato: I connettori M12 maschio e femmina a 5 pin integrati consentono di realizzare facilmente il collegamento in linea del bus CANopen.
  • Diagnostica dei cortocircuiti: I singoli canali di uscita dispongono di protezione elettronica contro i cortocircuiti per isolare i guasti localizzati.
  • Distribuzione flessibile dell'alimentazione: I collegamenti M8 dedicati separano l'alimentazione della logica di controllo (Us) da quella dei carichi fisici (Up).
  • Classificazione per ambienti aggressivi: Progettato per il funzionamento IP65/66/67, protegge i percorsi dei segnali nelle aree soggette a lavaggi ad alta pressione.

Applicazioni

  • Controllo di gruppi di valvole pneumatiche: Commutazione diretta delle valvole pilota del collettore su strutture a portale mobili.
  • Trasportatori per la movimentazione dei materiali: Instradamento locale di deviatori di smistamento, barriere di arresto e spie luminose.
  • Attrezzature per l'assemblaggio automobilistico: Distribuzione delle uscite degli end-effector robotici quando lo spazio nell'armadio di controllo è inesistente.
  • Macchinari per confezionamento e imbottigliamento: Attivazione di attuatori multistazione in aree di produzione ad alta umidità.

Tabella delle specifiche tecniche

Parametro Valore / specifica
Produttore Beckhoff
Numero di modello IP2002-B518
Tipo di modulo Box fieldbus con 8 uscite digitali
Protocollo / interfaccia CANopen (supportati 16 PDO Tx / 16 PDO Rx)
Velocità di trasmissione supportate Da 10 kbaud a 1 Mbaud (rilevamento automatico)
Numero di uscite 8 (collegamento a filo singolo)
Tensione di uscita nominale 24 V CC (-15 % / +20 %)
Corrente di uscita max. 0.5 A per canale (a prova di cortocircuito individuale)
Isolamento elettrico 500 V (tensione di controllo rispetto al bus di campo)
Alimentazione della tensione di controllo (Us) 24 V CC, consumo tipico di corrente 45 mA
Collegamento al bus di campo 1 x connettore M12 (5 pin), 1 x presa M12 (5 pin) (connettore a T integrato)
Alimentazione 1 x M8 maschio (4 pin); collegamento a valle: 1 x M8 femmina (4 pin)
Materiale dell'alloggiamento Poliammide PA6 (alloggiamento XXL)
Temperatura di esercizio 0 a +55 °C
Temperatura di stoccaggio -25 a +85 °C
Classe di protezione IP65 / IP66 / IP67 (conforme a EN 60529)
Dimensioni (L x A x P) 30 mm x 210 mm x 26.5 mm
Peso di spedizione (calcolato) 2,0 kg

Connessioni e interfacce

Connettore / interfaccia Numero del pin Assegnazione dei segnali
Bus di campo CANopen (M12) Pin 1 CAN_SHLD (schermatura)
Pin 2 V+ (alimentazione esterna opzionale)
Pin 3 CAN_GND (massa)
Pin 4 CAN_H (segnale alto)
Pin 5 CAN_L (segnale basso)
Alimentazione (M8) Pin 1 Us +24 V CC (tensione di controllo per l'elettronica)
Pin 2 Up +24 V CC (tensione del carico per le uscite digitali)
Pin 3 GNDs (massa di controllo)
Pin 4 GNDp (massa del carico)

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

La variante B518 costituisce un'ottimizzazione sostitutiva immediata dei precedenti moduli bus di campo B510. Poiché IP2002-B518 integra direttamente il connettore a T nel proprio alloggiamento stampato, elimina completamente la necessità di adattatori splitter di rete esterni "Z1001", riducendo l'ingombro del cablaggio sul campo e i potenziali punti di ingresso per infiltrazioni.

Problemi applicativi e note ingegneristiche

Sebbene ogni singolo canale disponga di una protezione dalla corrente di cortocircuito con intervento a circa 1,5 A in condizioni di guasto, il carico cumulativo su tutti gli 8 canali di uscita non deve superare la corrente nominale massima del terminale M8 di alimentazione (generalmente limitata a 4 A complessivi su Up). Assicurarsi di calcolare configurazioni adeguate del budget di corrente per i carichi induttivi attivi simultaneamente.

Suggerimenti per la messa in servizio e il cablaggio

Per accedere ai selettori rotativi decimali di configurazione dell'ID del nodo, rimuovere la piastra di copertura protettiva utilizzando un piccolo cacciavite a testa piatta. Assicurarsi che la piastra venga riposizionata con la guarnizione completamente a filo, così da preservare l'integrità IP67. Inoltre, questo modulo non integra resistori di terminazione CAN interni; è necessario aggiungere un connettore M12 di terminazione nel punto terminale fisico della diramazione della rete.

Linee guida per l'installazione

AVVERTENZA CRITICA: Assicurarsi che tutte le linee di distribuzione dell'alimentazione (Us e Up) siano completamente disalimentate prima di collegare o scollegare qualsiasi cavo M8 o M12. Il collegamento di linee di alimentazione attive ai moduli della serie IP può causare danni da arco elettrico sui contatti e compromettere la logica diagnostica interna.
1
Montaggio meccanico: Montare il modulo direttamente su una struttura piana di supporto del macchinario, utilizzando i due punti di fissaggio con diametro di 3,5 mm e viti M3. Assicurarsi che l'alloggiamento in PA6 non sia sottoposto a sollecitazioni torsionali.
2
Configurazione dell'ID del nodo: Svitare la copertura protettiva. Utilizzando un apposito strumento per selettori rotativi, impostare l'ID corretto del nodo CANopen. Verificare che la velocità di trasmissione sia configurata correttamente (per impostazione predefinita, il rilevamento è automatico). Richiudere la copertura.
3
Connessioni bus e I/O: Collegare le linee del bus di campo M12 alle porte del connettore a T integrato. Serrare manualmente i collari metallici zigrinati (coppia consigliata: 0,6 Nm) per garantire la protezione ambientale.
4
Integrazione dell'alimentazione: Collegare l'alimentazione M8 a 4 pin in ingresso. Se più moduli sono collegati in serie, collegare il connettore M8 femmina a valle al dispositivo successivo.

FAQ

Qual è la funzione del connettore a T integrato sull'IP2002-B518?

Il connettore a T integrato è composto da un connettore M12 maschio e da una presa M12, consentendo al cavo del bus di campo CANopen di attraversare direttamente il modulo. In questo modo non sono necessari splitter a T esterni separati sulla linea.

Le tensioni di comando e di carico sono isolate elettricamente?

Sì, tra l'elettronica della tensione di comando (Us) e la rete del bus di campo CANopen vi è un isolamento elettrico di 500 V, che riduce il rischio di anelli di massa e interferenze del segnale.

Come si imposta l'indirizzo del nodo CANopen su questo modulo?

L'indirizzo viene impostato manualmente mediante due selettori rotativi decimali situati sotto una piastra di copertura protettiva fissata con viti, sulla parte anteriore dell'alloggiamento in poliammide.

Cosa succede se un singolo canale di uscita digitale va in cortocircuito?

Ciascuna delle 8 uscite digitali è protetta individualmente dai cortocircuiti. Se si verifica un guasto, il modulo limita la corrente a 1,5 A tipicamente e isola localmente il guasto senza arrestare l'intero blocco.
