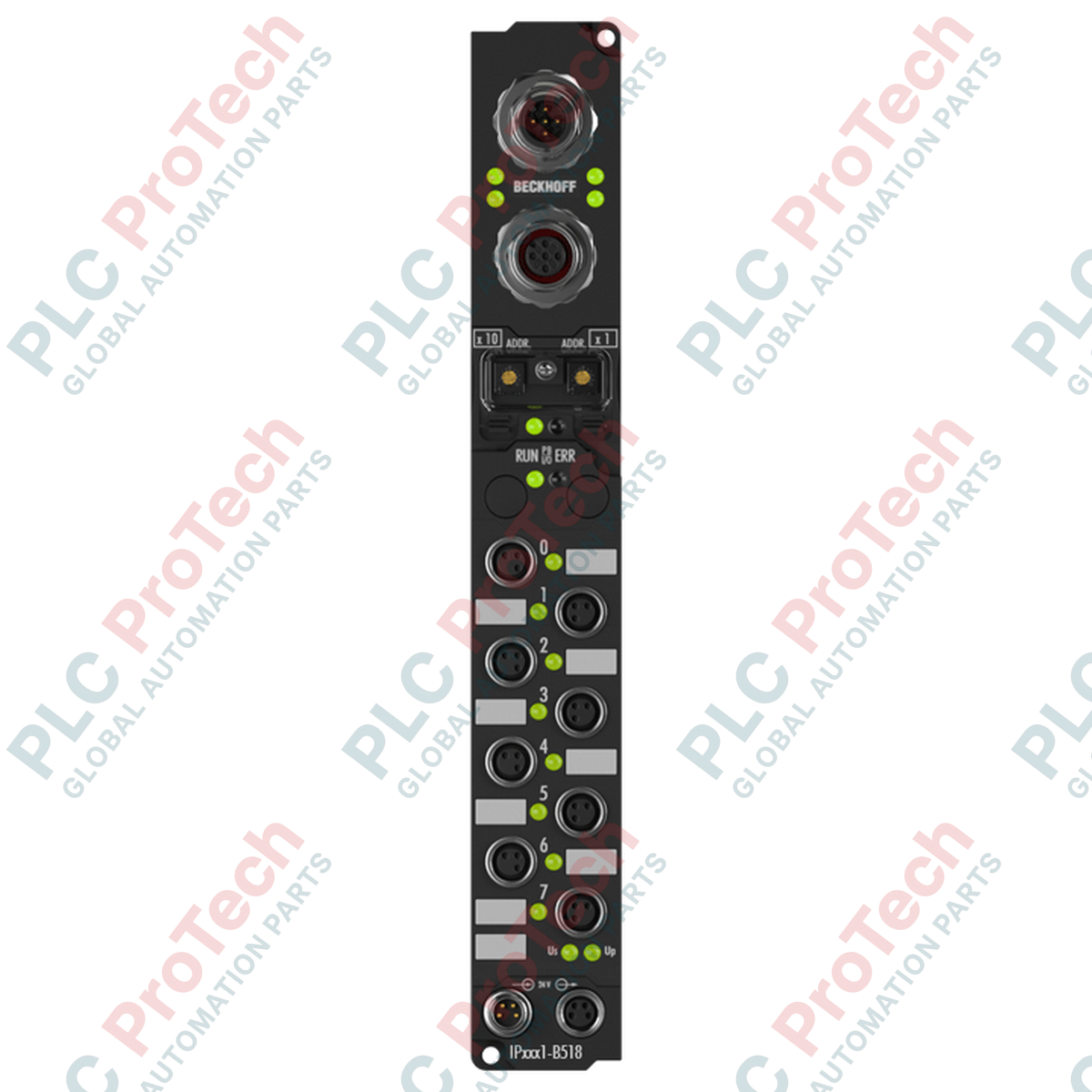

Modulo di uscita digitale a 8 canali Beckhoff IP2001-B518 Fieldbus Box

SKU IP2001-B518

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: BECKHOFF

  • Product No.: IP2001-B518

  • Country of origin:Germany

  • Product Type: Moduli I/O per bus di campo

  • Payment: T/T, Western Union

  • Weight: 2000g

  • Dimensions: 30 mm x 210 mm x 26,5 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Progettato per architetture di automazione decentralizzate, il Beckhoff IP2001-B518 consente l'attuazione digitale diretta a livello di campo tramite il protocollo CANopen. Questo Fieldbus Box ad alta densità e con grado di protezione IP67 consente il collegamento diretto di fino a otto attuatori digitali a una rete CAN ad alta velocità, eliminando la necessità di involucri elettrici protettivi. Ciascuna delle otto uscite eroga fino a 0,5 A a 24 V CC, rendendolo adatto al comando di elettrovalvole, contattori, indicatori e piccoli motori CC in condizioni ambientali difficili.

Caratteristiche

  • 8 uscite digitali: logica di commutazione standard a 24 V CC con protezione individuale contro i cortocircuiti.
  • Integrazione CANopen diretta: gestione dei nodi integrata con supporto per life/node guarding, oggetti di emergenza e mappatura PDO variabile.
  • Connettore a T integrato: le doppie interfacce del bus di campo M12 semplificano il collegamento in cascata senza blocchi di giunzione esterni.
  • Alloggiamento sommergibile: alloggiamento incapsulato in poliammide PA6 con grado di protezione IP65, IP66 e IP67.
  • Porte attuatore M8 compatte: terminazione ottimizzata per i cavi di sensori e attuatori industriali.

Applicazioni

  • Sistemi di controllo montati sulle macchine che non utilizzano cassette terminali locali.
  • Sistemi di movimentazione dei materiali e reti di trasportatori modulari.
  • Controllo di gruppi di valvole pneumatiche in macchinari per la lavorazione e il confezionamento degli alimenti.
  • Apparecchiature mobili e sistemi per il trasporto dei materiali che utilizzano bus di sistema CANopen.

Specifiche tecniche

Parametro Valore della specifica
Produttore Beckhoff Automation GmbH & Co. KG
Numero di modello IP2001-B518
Protocollo del bus di campo CANopen (fino a 16 PDO di trasmissione/ricezione)
Rilevamento della velocità di trasmissione Automatico: da 10 kbaud a 1 Mbaud
Numero di uscite 8 uscite digitali
Tensione di uscita 24 V CC (-15% / +20%)
Corrente di uscita massima 0,5 A per canale (protetto individualmente contro i cortocircuiti)
Limite di corrente di cortocircuito Tipico 1,5 A
Connettori dell'interfaccia bus 1 x connettore M12 (5 poli), 1 x presa M12 (5 poli), connettore a T integrato
Collegamento dell'alimentazione Alimentazione: 1 x M8 maschio (4 poli); a valle: 1 x M8 femmina (4 poli)
Consumo di corrente interno 45 mA da Us + carico del sensore (max. 0,5 A)
Tensione di isolamento 500 V (tensione di controllo rispetto alla logica del bus di campo)
Grado di protezione contro l'ingresso IP65 / IP66 / IP67 (conforme a EN 60529)
Temperatura di esercizio Da 0 a +55 °C
Temperatura di stoccaggio -25 a +85 °C
Materiale dell'alloggiamento Poliammide PA6
Dimensioni (W x H x D) 30 mm x 210 mm x 26,5 mm
Paese di origine Germania
Peso di spedizione (calcolato) 2,0 kg

Collegamenti e interfacce

Tipo di connettore Assegnazione dei pin Assegnazione dei segnali
Bus CANopen M12 (spina/presa) Pin 1 Schermatura CAN / PE
Pin 2 V+ (alimentazione del bus CAN)
Pin 3 V- (massa di riferimento del bus CAN)
Pin 4 CAN_H (segnale alto)
Pin 5 CAN_L (segnale basso)
Alimentazione M8 (maschio a 4 pin) Pin 1 +24 V CC tensione di controllo (Us)
Pin 2 +24 V CC tensione di carico (Up)
Pin 3 GND controllo (GNDs)
Pin 4 GND carico (GNDp)

Modelli alternativi e compatibilità

IP2001-B518 è pienamente compatibile con il software di configurazione Beckhoff KS2000 per la parametrizzazione e il monitoraggio. Quando si sostituiscono i moduli legacy IP2001-B510, verificare le impostazioni standard degli switch degli indirizzi di rete e le mappe dei registri, poiché la struttura con connettore a T integrato del B518 riduce la necessità di hardware esterno per la suddivisione della rete.

Problemi applicativi e note tecniche

Sebbene il modulo abbia una capacità totale di gestione del carico fino a 4 A su tutti gli 8 canali, la dissipazione termica totale in spazi molto ristretti e non ventilati deve essere analizzata attentamente. Inoltre, quando si commutano carichi altamente induttivi, come grandi bobine di elettrovalvole pneumatiche, è necessario installare circuiti di soppressione esterni o diodi di ricircolo sul carico per proteggere il circuito interno di monitoraggio dei cortocircuiti dai transitori di ritorno induttivo.

Suggerimenti per la messa in servizio e il cablaggio

Assicurarsi sempre che la rete CANopen sia terminata con resistori da 120 Ohm a entrambe le estremità fisiche della linea dorsale. Utilizzare cavi schermati in rame a doppino intrecciato di alta qualità per il collegamento all'interfaccia con connettore a T M12 integrato, così da evitare la corruzione dei frame di dati in ambienti soggetti a forti interferenze degli azionamenti a frequenza variabile (VFD).

Linee guida per l'installazione

AVVERTENZA CRITICA:

Disalimentare tutti i circuiti di alimentazione primaria del sistema (Us e Up) prima di inserire, rimuovere o cablare il Fieldbus Box. La mancata rimozione delle linee di alimentazione può attivare guasti catastrofici del controllore del bus o danneggiare i profili di protezione contro i cortocircuiti delle uscite.

1

Montare l'alloggiamento su una superficie rigida utilizzando i due fori di fissaggio integrati del diametro di 3,5 mm, progettati per viti M3.

2

Instradare la topologia del bus CANopen attraverso il connettore a T M12 integrato, verificando il serraggio manuale sicuro dei connettori accoppiati per mantenere il grado di protezione IP67.

3

Collegare il cavo di alimentazione M8 a 4 pin. Se è necessaria la separazione diagnostica, assicurarsi di separare le linee della tensione della logica di controllo (Us) e della tensione del carico in uscita (Up).

FAQ

È possibile collegare in parallelo le uscite dell'IP2001-B518 per aumentare la corrente di pilotaggio?

No, il collegamento in parallelo dei canali di uscita per pilotare carichi maggiori non è supportato. Gli algoritmi interni di protezione da cortocircuito e sovraccarico monitorano i profili dei singoli canali e intervengono a causa dello sbilanciamento del carico.

Qual è lo scopo del connettore a T integrato nell'interfaccia CANopen?

Il connettore a T M12 integrato consente di collegare direttamente in cascata i cavi del bus di campo al modulo e dal modulo, senza richiedere giunzioni multiporta esterne, mantenendo la continuità della topologia fisica anche se un cavo di derivazione viene scollegato.

Questo modulo richiede un file di configurazione separato per la messa in servizio?

Sì, l'integrazione di rete in uno strumento di configurazione del master CANopen richiede il file EDS (Electronic Data Sheet) corrispondente fornito da Beckhoff per la serie IP2001-B518.

Come funziona la protezione da cortocircuito sulle uscite?

Ogni uscita è protetta individualmente. In caso di cortocircuito, la corrente di uscita viene limitata a circa 1,5 A. Il modulo registra l'evento diagnostico e disabilita in sicurezza il canale interessato, mentre le altre uscite restano operative.
