BECKHOFF

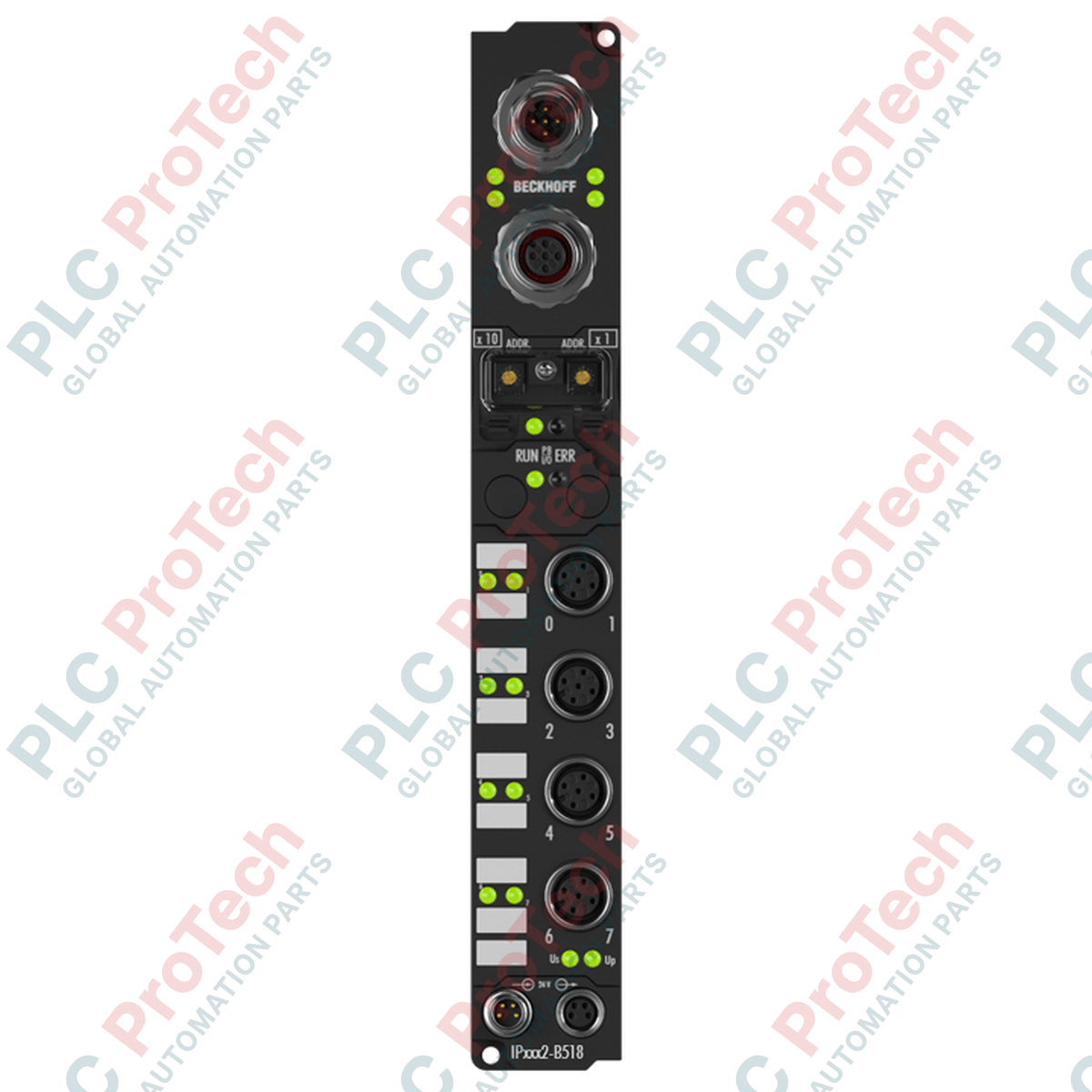

Modulo di uscite digitali a 8 canali Fieldbus Box Beckhoff IP2042-B518

SKU IP2042-B518

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: BECKHOFF

  • Product No.: IP2042-B518

  • Country of origin:Germany

  • Product Type: Moduli I/O per bus di campo

  • Payment: T/T, Western Union

  • Weight: 2000g

  • Dimensions: 30 mm x 210 mm x 26,5 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Progettato per architetture di controllo decentralizzate, il Beckhoff IP2042-B518 funziona come un Fieldbus Box ad alte prestazioni che distribuisce 8 canali di uscita digitali direttamente in ambienti industriali difficili tramite un'interfaccia CANopen. Questo dispositivo robusto consente il collegamento diretto di attuatori a 24 V CC, come elettrovalvole, contattori e indicatori, senza richiedere un'ulteriore custodia protettiva per morsetti. Grazie alle interfacce bus con connettore a T integrato e alle connessioni di uscita M12, offre una capacità di uscita eccezionalmente elevata, fino a 2 A per canale (12 A complessivi), garantendo una distribuzione affidabile dell'alimentazione nelle applicazioni industriali ad alto carico.

Caratteristiche

  • Uscita ad alta corrente: utilizza 8 canali digitali da 2 A ciascuno, protetti singolarmente contro i cortocircuiti.
  • Connettore a T integrato: semplifica il cablaggio della linea principale della rete grazie a un'interfaccia M12 integrata per il collegamento in cascata.
  • Adattamento automatico alla rete: rileva istantaneamente le velocità di comunicazione da 10 kbaud a 1 Mbaud sulla rete CANopen.
  • Alloggiamento sigillato per l'uso in ambienti difficili: custodia standard in poliammide XXL con gradi di protezione IP65, IP66 e IP67.
  • Diagnostica avanzata: mappatura delle variabili integrata, oggetti di emergenza e opzioni Node/Life Guarding per un monitoraggio affidabile dello stato della rete.

Applicazioni

  • Linee decentralizzate per macchine confezionatrici che richiedono il montaggio diretto senza armadio.
  • Automazione di linee di assemblaggio automobilistico con gruppi di attuatori localizzati ad alta densità.
  • Sistemi per la movimentazione di materiali pesanti e automazione di nastri trasportatori.
  • Controllo di manifold per valvole pneumatiche e pilotaggio distribuito di solenoidi.

Specifiche tecniche

Parametro Valore della specifica
Produttore Beckhoff
Codice modello IP2042-B518
Numero di uscite 8 uscite digitali
Tensione di uscita nominale 24 V CC (-15% / +20%)
Corrente di uscita max. 2 A per canale (protetto contro i cortocircuiti)
Limite di uscita complessivo Max. 12 A (canali 0-3: totale 4 A | Canali 4-5: totale 4 A | Canali 6-7: totale 4 A)
Sistema bus di campo CANopen (fino a 16 PDO Rx / 16 PDO Tx)
Velocità di trasmissione Da 10 kbaud a 1 Mbaud (rilevamento automatico)
Assorbimento di corrente della tensione di comando 45 mA + corrente del sensore (max. 0,5 A)
Isolamento elettrico Tensione di comando verso il bus di campo: 500 V
Temperatura di esercizio Da 0 a +55 gradi Celsius
Temperatura di stoccaggio -25 a +85 gradi Celsius
Protezione ambientale IP65/66/67 (conforme alla norma EN 60529)
Materiale dell'alloggiamento Poliammide PA6
Dimensioni del dispositivo (L x A x P) 30 mm x 210 mm x 26,5 mm
Peso di spedizione (calcolato) 2,0 kg

Connessioni e interfacce

Tipo di connettore / terminale Numero pin Funzione / Assegnazione dei segnali
Interfaccia bus CANopen (M12) Pin 1 Schermatura / Terra funzionale
Pin 2 V+ (alimentazione bus, opzionale)
Pin 3 Massa CAN (GND)
Pin 4 CAN High (CAN_H)
Pin 5 CAN Low (CAN_L)
Ingresso alimentazione (alimentazione M8) Pin 1 Tensione di comando +24 V CC (Us)
Pin 2 Tensione di carico +24 V CC (Up)
Pin 3 GND Us
Pin 4 GND Up

Modelli alternativi e compatibilità

L'IP2042-B518 è pienamente compatibile con le strutture CANopen standard Beckhoff. Funziona come sostituto diretto dei moduli IP2042 legacy equivalenti nelle varianti -B510 e -B518. Gli utenti che aggiornano o sostituiscono i moduli devono assicurarsi che il PLC master disponga del file EDS corretto per supportare la diagnostica estesa e le funzionalità flessibili di mappatura delle variabili della serie -B518.

Insidie applicative e note di progettazione

Prestare particolare attenzione alle regole interne di raggruppamento del budget di alimentazione. Sebbene i singoli canali siano protetti contro i cortocircuiti e dimensionati per 2 A, i vincoli termici fisici all'interno dell'alloggiamento limitano le correnti aggregate. In particolare, i canali 0-3 non devono superare una corrente totale combinata di 4 A; i canali 4-5 non devono superare 4 A; i canali 6-7 sono limitati a 4 A. Il superamento di questi limiti termici per gruppo può causare un arresto regionale o l'intervento della protezione locale.

Suggerimenti per la messa in servizio e il cablaggio

Per ottimizzare l'efficienza della trasmissione sui segmenti lunghi della rete CANopen, utilizzare sempre cavi in rame a doppino intrecciato e adeguatamente schermati, progettati specificamente per le reti CAN industriali. Inoltre, è necessario installare una resistenza di terminazione del bus da 120 ohm sulla porta M12 inutilizzata se questo modulo costituisce il nodo fisicamente finale della linea principale del bus CANopen.

Linee guida per l'installazione

AVVERTENZA CRITICA

Isolare tutte le fonti di alimentazione elettrica (tensione di comando Us e tensione di carico Up) prima dell'installazione meccanica, del collegamento dei cavi o della manutenzione dell'hardware. La mancata diseccitazione dei circuiti può causare archi elettrici localizzati, danneggiare i componenti interni a stato solido e compromettere l'interfaccia di rete.

1
Posizionare il modulo su una superficie di montaggio piana e allineare i punti di fissaggio. Fissare saldamente utilizzando due viti M3 con diametro di 3,5 mm. Non serrare eccessivamente.
2
Collegare la linea di alimentazione della rete CANopen in ingresso all'interfaccia integrata con connettore M12 e collegare le reti in uscita in cascata utilizzando la presa M12 integrata.
3
Collegare il cablaggio di alimentazione M8, verificando percorsi di cablaggio separati per la tensione di comando (Us) e la tensione di carico in uscita (Up). Serrare gli anelli di bloccaggio per garantire una tenuta stagna IP67.

FAQ

Quali sono i limiti di corrente attuali per i gruppi di canali dell'IP2042-B518?

Sebbene ogni canale supporti individualmente fino a 2 A, il modulo presenta limiti complessivi: i canali da 0 a 3 sono limitati a 4 A totali, i canali 4 e 5 a 4 A e i canali 6 e 7 a 4 A. La corrente massima complessiva del modulo è di 12 A.

Questo Fieldbus Box richiede una resistenza di terminazione CANopen separata?

Sì. Se l'IP2042-B518 è l'ultimo dispositivo fisico sul trunk del bus CANopen, è necessario installare una resistenza di terminazione da 120 ohm corrispondente sul collegamento bus M12 in uscita.

Come si configura la velocità di trasmissione su questo modulo?

Il modulo dispone del rilevamento automatico della velocità di trasmissione, da 10 kbaud fino a 1 Mbaud, e si allinea automaticamente al master attivo sulla rete.
