Fieldbus Box BECKHOFF IP2301-B510

Descrizione

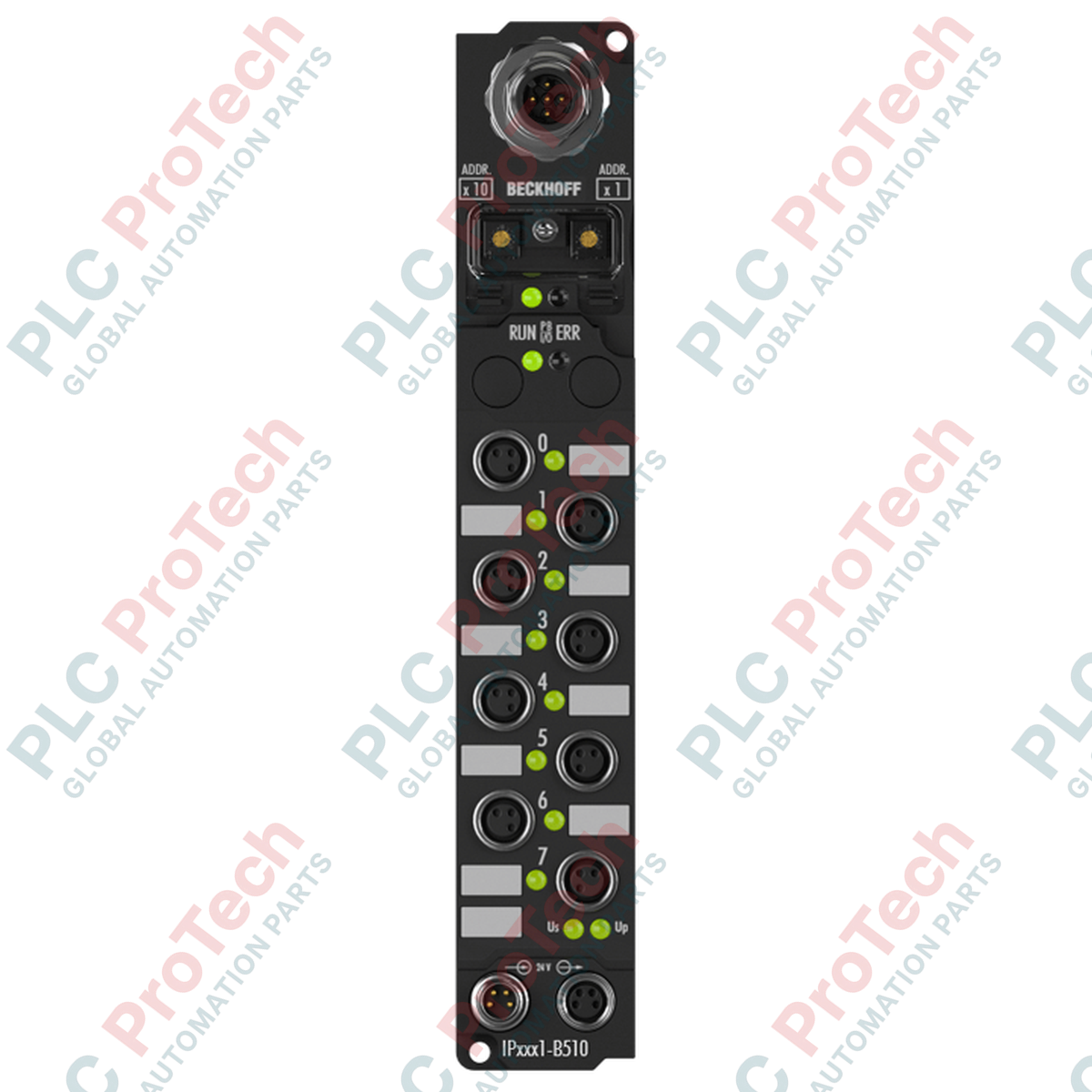

Il BECKHOFF IP2301-B510 è un Fieldbus Box decentralizzato ad alte prestazioni, progettato per l’installazione diretta sulla macchina senza armadio di controllo. Combinando 4 ingressi digitali e 4 uscite digitali in un’unica unità, questo dispositivo consente l’acquisizione e il controllo localizzati diretti di sensori di prossimità, interruttori e piccoli carichi di attuatori. Dispone di un’interfaccia CANopen integrata per facilitare una comunicazione rapida e deterministica nei sistemi di automazione decentralizzati.

Racchiuso in un alloggiamento robusto e resistente all’umidità, il BECKHOFF IP2301-B510 utilizza connessioni M8 standardizzate per tutti i segnali I/O, garantendo un cablaggio rapido e privo di errori. L’ingombro compatto e l’integrazione diretta nel bus di campo riducono il cablaggio, semplificano la risoluzione dei problemi e abbreviano i tempi di messa in servizio nelle robuste topologie di automazione distribuite.

Funzioni

• Integrazione diretta nella rete CANopen con rilevamento automatico della velocità di trasmissione fino a 1 Mbaud.
• 4 ingressi digitali con un tempo del filtro d’ingresso di 3,0 ms per ridurre al minimo il rimbalzo dei contatti e il rumore del segnale.
• 4 uscite digitali a prova di cortocircuito, in grado di erogare fino a 0,5 A per canale per un controllo affidabile di valvole e carichi.
• Punti di connessione a vite M8 per un’elevata stabilità alle vibrazioni sui segnali I/O localizzati.
• Gradi di protezione IP65, IP66 e IP67 contro l’ingresso, che consentono l’installazione direttamente sulla macchina.
• Supporto diagnostico integrato, incluso l’accesso alla configurazione SDO tramite software.

Applicazioni

• Controllo decentralizzato di macchine utensili e gruppi di sensori remoti.
• Controllo di trasportatori e sistemi di movimentazione dei materiali in cui è richiesta un’elevata protezione contro l’ingresso.
• Sistemi di smistamento automatizzati e controllo localizzato di terminali di valvole pneumatiche.
• Linee di assemblaggio e macchinari per l’imballaggio operanti in condizioni ambientali difficili.

Specifiche tecniche

Dati generali e di sistema

Comunicazione CANopen

Ingressi digitali

Uscite digitali

Caratteristiche elettriche e isolamento

Caratteristiche meccaniche e ambientali

Linee guida per l'installazione

1. Verificare la compatibilità del sistema: controllare che la configurazione CANopen dell'host corrisponda ai parametri del modulo prima dell'integrazione elettrica.
2. Isolare l'alimentazione: assicurarsi che tutte le fonti di alimentazione ausiliarie di comando e del carico siano completamente diseccitate prima del montaggio.
3. Montaggio: fissare il modulo a una superficie piana e rigida della macchina utilizzando due viti M3 standard attraverso i fori di montaggio da 3,5 mm.
4. Collegamenti dell'interfaccia: fissare il connettore M12 CANopen a 5 poli e assicurarsi che la schermatura sia stata realizzata correttamente.
5. Cablaggio dell'alimentazione: collegare la tensione di comando a 24 V DC tramite la presa maschio M8 a 4 poli, estendendola ai dispositivi a valle, se necessario, utilizzando la porta femmina M8 per il collegamento a valle.
6. Cablaggio dei dispositivi I/O: serrare saldamente i cavi M8 degli ingressi e delle uscite digitali per ottenere il grado di protezione IP67 nominale.
7. Messa in servizio: alimentare l'unità ed eseguire l'identificazione automatica degli indirizzi oppure assegnare i parametri del nodo tramite l'interfaccia del controller.
