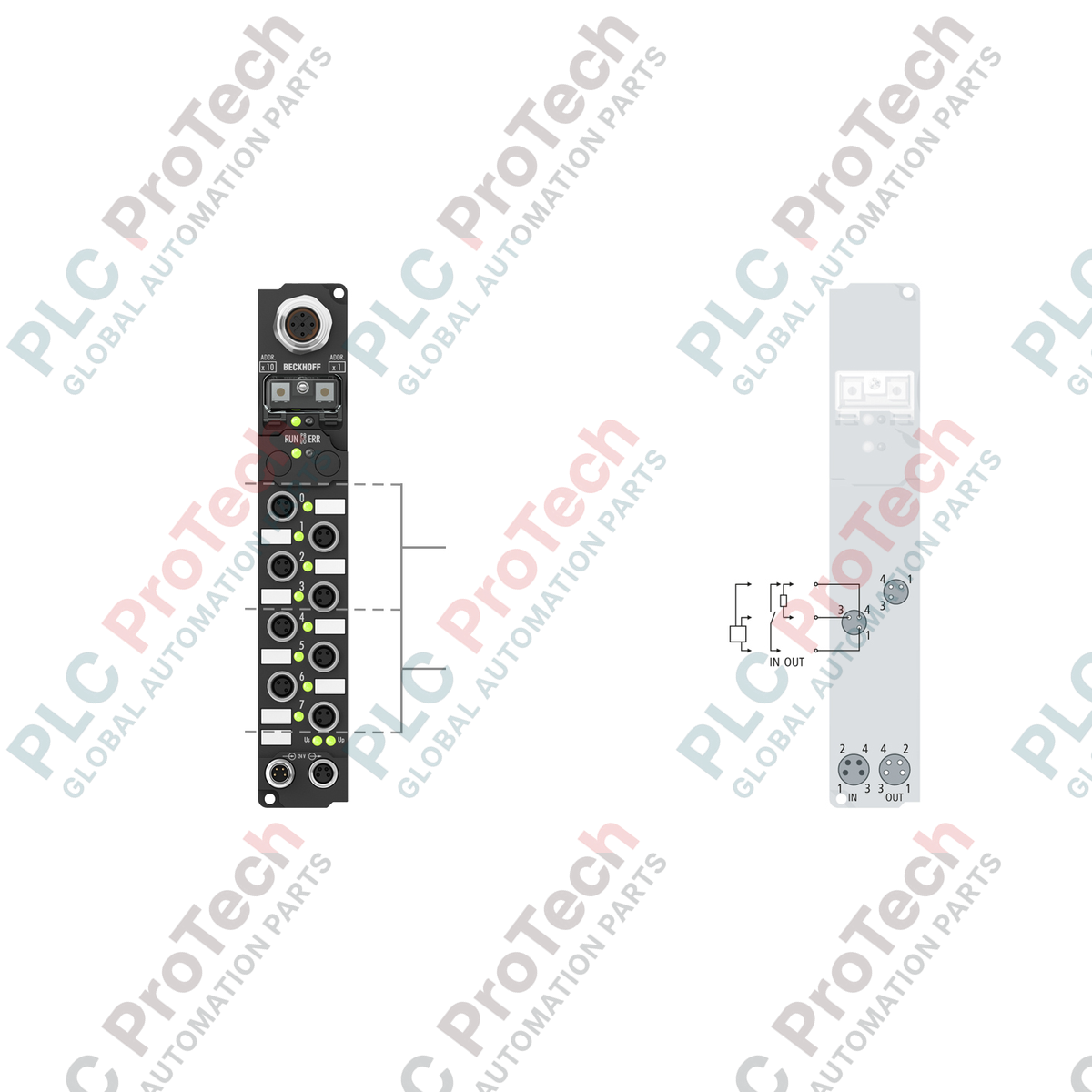

Beckhoff IP2301-B810 Fieldbus Box, modulo di ingresso/uscita digitale a 4 canali

Descrizione

Il Fieldbus Box Beckhoff IP2301-B810 semplifica il routing decentralizzato dei segnali a livello macchina, stabilendo punti di connessione robusti direttamente sulle macchine. Questo modulo I/O a basso profilo combina quattro ingressi digitali e quattro uscite digitali con un'interfaccia seriale RS232 integrata, eliminando la necessità di armadi di comando protettivi. Alimentato a 24 V CC, elabora i segnali con un tempo standard del filtro di ingresso di 3 ms. Ogni uscita digitale supporta fino a 0,5 A, offrendo capacità di commutazione affidabili per solenoidi, attuatori e indicatori. I collegamenti vengono realizzati mediante compatti connettori a vite M8, preservando l'integrità ambientale del modulo nei difficili ambienti dei capannoni di produzione.

Caratteristiche

• Integrazione diretta nella macchina: Elimina le morsettiere installandosi direttamente sul telaio della macchina.
• Ingombro I/O combinato: Fornisce 4 ingressi digitali e 4 uscite digitali in un unico involucro robusto.
• Integrazione seriale: Dispone di un'interfaccia RS232 integrata per lo scambio diretto di dati punto-punto.
• Protezione dai cortocircuiti: Le protezioni integrate sulle uscite digitali da 0,5 A prevengono i danni causati da errori di cablaggio.
• Protezione ambientale: Struttura a tenuta di polvere e resistente all'umidità, classificata per ambienti ad alta esposizione.

Applicazioni

• Linee di assemblaggio decentralizzate e sistemi di trasporto.
• Array di sensori direttamente sulla macchina e controllo di valvole pneumatiche.
• Estensioni per la comunicazione seriale in topologie PLC distribuite.
• Sistemi di movimentazione dei materiali che richiedono nodi I/O localizzati.

Specifiche tecniche

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

L'IP2301-B810 si basa sulla comunicazione seriale. Quando si sostituiscono vecchie unità Beckhoff della serie IP, verificare che la velocità di trasmissione e le impostazioni del protocollo configurate nel TwinCAT System Manager corrispondano alle impostazioni dei dip-switch dell'unità sostitutiva. Standardizzare le dimensioni dell'immagine di processo per evitare conflitti nella mappatura diagnostica durante le sostituzioni sul campo.

Problemi applicativi e note ingegneristiche

Poiché questo modulo è classificato IP67, è progettato per ambienti umidi o polverosi. Tuttavia, evitare di instradare il cavo RS232 accanto a linee di motori in corrente alternata ad alta tensione o a cavi di uscita di azionamenti a frequenza variabile. Il protocollo RS232 è single-ended e altamente sensibile alle interferenze elettromagnetiche, che possono corrompere i frame di dati seriali.

Suggerimenti per la messa in servizio e il cablaggio

Utilizzare sempre una chiave dinamometrica impostata secondo le specifiche del produttore quando si serrano i collegamenti M8. Un serraggio eccessivo può rompere lo stampaggio interno del connettore, mentre un serraggio insufficiente compromette la tenuta all'umidità IP67. Per una reiezione ottimale dei disturbi, collegare a terra il modulo tramite la superficie metallica di montaggio usando una treccia di messa a terra dedicata.

Linee guida per l'installazione

1. 1 Fissare saldamente l'IP2301-B810 a un telaio macchina piano e resistente alle vibrazioni, utilizzando le flange di montaggio integrate.
2. 2 Collegare il cavo dell'interfaccia seriale RS232 alla porta designata, assicurandosi che il collegamento sia avvitato diritto per evitare di danneggiare la filettatura.
3. 3 Collegare i sensori/attuatori degli ingressi e delle uscite digitali utilizzando set di cavi M8 IP67 standard.
4. 4 Verificare che tutte le prese M8 inutilizzate siano chiuse con tappi protettivi impermeabili, per mantenere la resistenza a polvere e umidità.
5. 5 Applicare l'alimentazione di sistema a 24 V CC e osservare i LED di stato per verificare l'inizializzazione e lo stato diagnostico della comunicazione.
