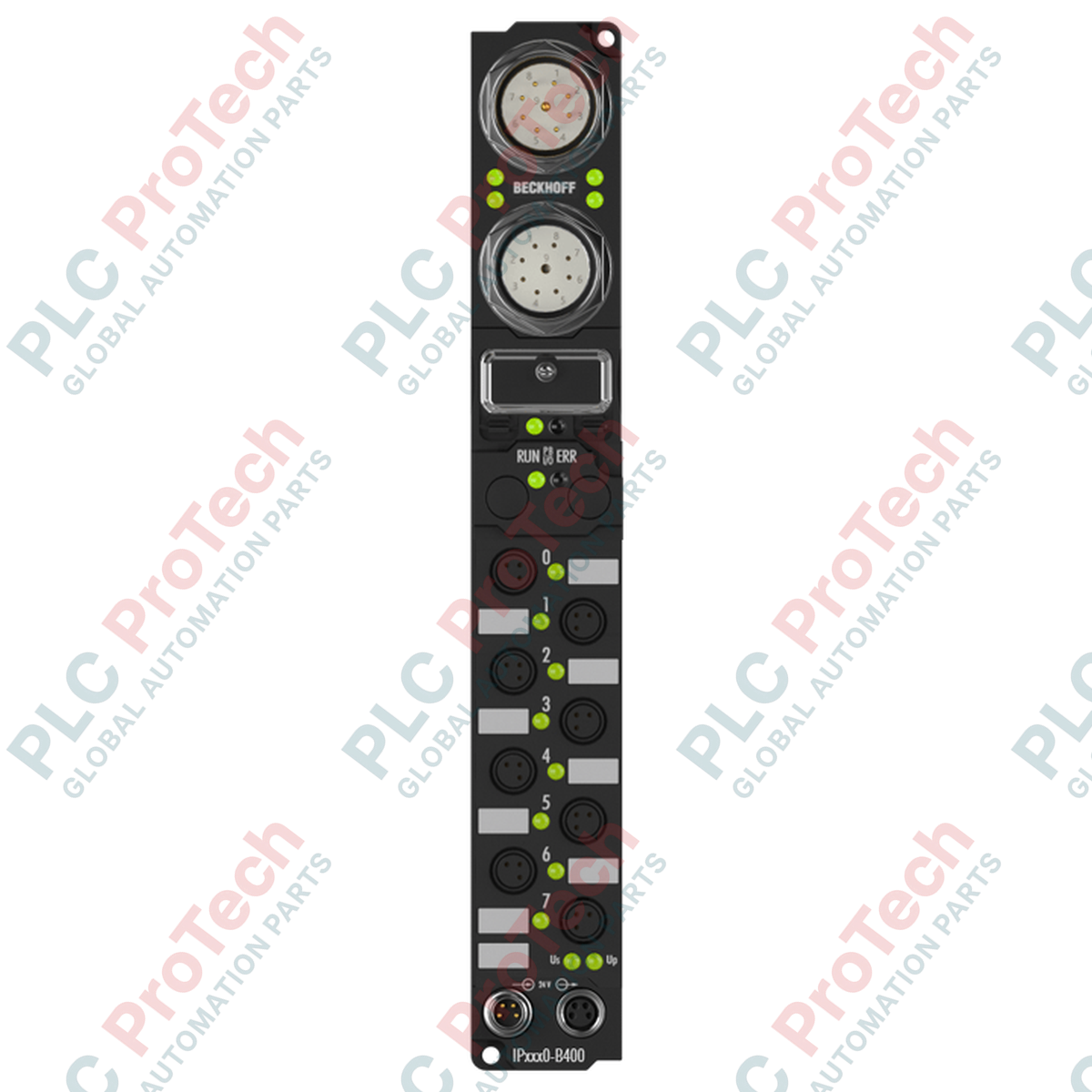

BECKHOFF IP2320-B400 Fieldbus Box

Descrizione

Il BECKHOFF IP2320-B400 è un Fieldbus Box decentralizzato con grado di protezione IP67, progettato per applicazioni salvaspazio con montaggio sulla macchina, senza quadro elettrico. Questo modulo I/O combinato integra 4 ingressi digitali e 4 uscite digitali in un unico robusto involucro, interfacciandosi direttamente con le reti di comunicazione industriale Interbus.

Portando i segnali di controllo direttamente sul telaio della macchina, il BECKHOFF IP2320-B400 semplifica il cablaggio sul campo e riduce la complessità dei cavi. I segnali di ingresso vengono elaborati con un tempo di filtro di 3 ms, mentre le uscite digitali ad alta capacità erogano fino a 2 A per canale, rendendo questo modulo particolarmente adatto al comando di solenoidi, valvole, attuatori e altri tipi di carico impegnativi negli ambienti di automazione industriale.

Caratteristiche

• Interfaccia fieldbus Interbus per l'integrazione diretta nelle reti di controllo decentralizzate.
• 4 ingressi digitali (24 V DC) con filtro di ingresso da 3 ms.
• 4 uscite digitali ad alta capacità (24 V DC), nominalmente da 2 A per canale.
• Sistema di connessione circolare compatto M8 (Ø8 mm) per un cablaggio efficiente e sicuro di sensori e attuatori.
• Resistente grado di protezione IP67, che protegge l'elettronica da polvere, umidità e infiltrazioni di liquidi.
• Funzionalità di diagnostica locale per facilitare la rapida risoluzione dei problemi sul campo.

Applicazioni

• Architetture di controllo decentralizzate delle macchine in cui è richiesto il montaggio diretto degli I/O.
• Sistemi di movimentazione dei materiali, macchinari per l'imballaggio e reti di trasportatori.
• Linee di assemblaggio e produzione automatizzate che utilizzano la comunicazione Interbus.
• Applicazioni di commutazione ad alta corrente per valvole, attuatori e contattori.

Specifiche tecniche

Generali

Fieldbus e comunicazione

Ingressi digitali

Uscite digitali

Connessione e cablaggio

Connessioni / interfacce

Linee guida per l'installazione

1. Verificare che il numero di modello fisico corrisponda a IP2320-B400 prima di iniziare l'installazione.
2. Assicurarsi che tutti gli alimentatori del sistema (alimentazione fieldbus, alimentazione di controllo e alimentazione del carico) siano disattivati prima del montaggio.
3. Montare saldamente il Fieldbus Box su una superficie piana della macchina utilizzando i fori di montaggio designati. Non serrare eccessivamente le viti di montaggio per evitare sollecitazioni sull'involucro.
4. Collegare le linee Interbus in ingresso e in uscita utilizzando cavi di grado industriale verificati.
5. Collegare sensori e attuatori alle porte circolari M8. Assicurarsi che i connettori siano serrati alla coppia di serraggio manuale appropriata per mantenere la tenuta ambientale IP67.
6. Applicare l'alimentazione a 24 V DC e verificare che gli indicatori LED di logica/bus si illuminino correttamente.
7. Eseguire la configurazione e l'indirizzamento fisico nel software di configurazione del controller master Interbus.

Raccomandazioni per la sostituzione

Quando si sostituisce un BECKHOFF IP2320-B400 esistente, etichettare attentamente ciascun connettore M8 in base al relativo canale I/O fisico prima della rimozione. Assicurarsi che l'unità sostitutiva sia fissata saldamente per mantenere la resistenza alle vibrazioni e verificare che le guarnizioni dei cavi non siano danneggiate, al fine di evitare infiltrazioni di umidità.
