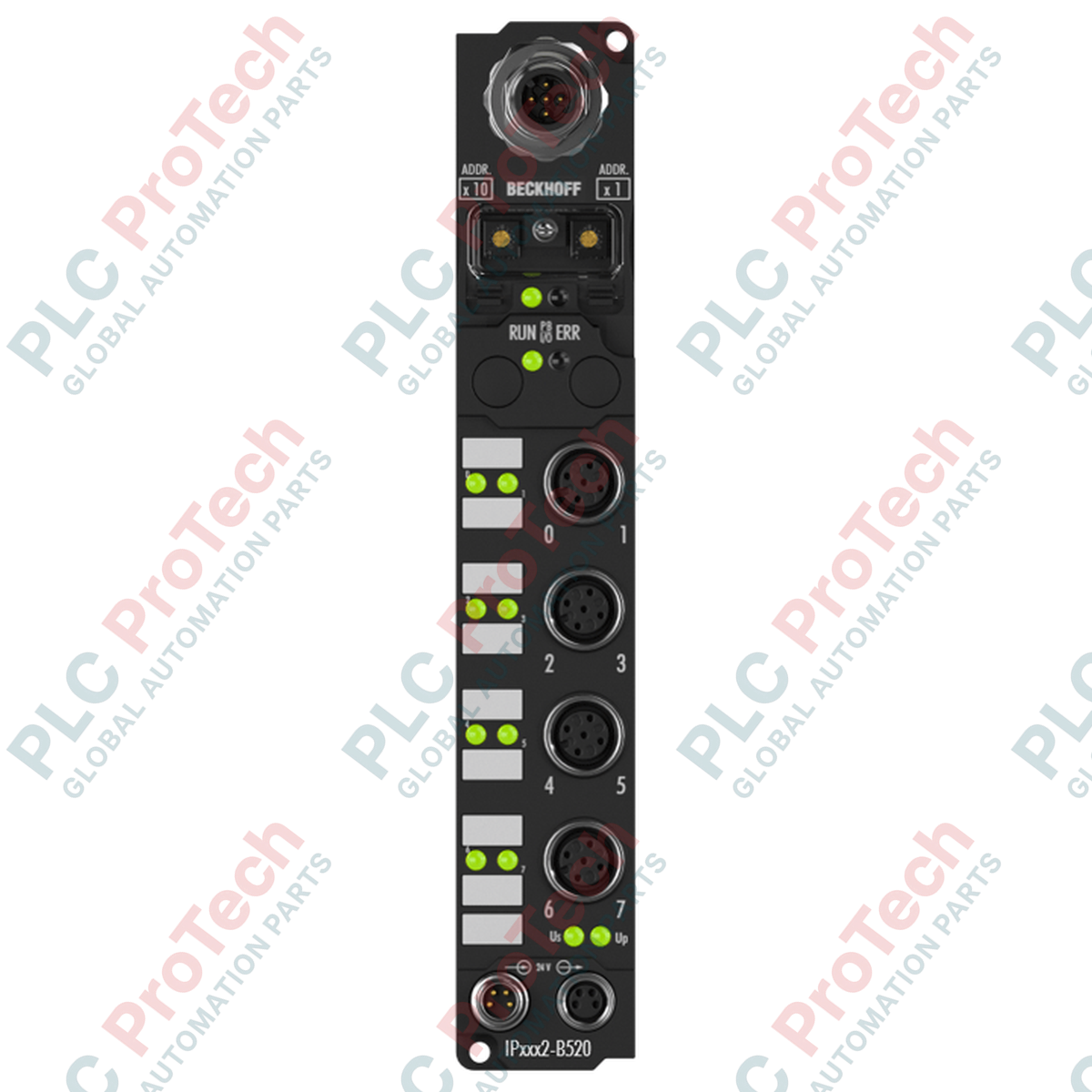

BECKHOFF IP2332-B520 Fieldbus Box

Descrizione

BECKHOFF IP2332-B520 è un Fieldbus Box ad alte prestazioni progettato per applicazioni I/O decentralizzate nelle reti industriali DeviceNet. Progettato per resistere a condizioni ambientali difficili, questo dispositivo consente il routing diretto dei segnali a livello della macchina senza richiedere un quadro elettrico protettivo. Il suo involucro robusto e il design a tenuta di polvere e resistente all'acqua lo rendono ideale per installazioni distribuite in diverse architetture di automazione.

Questo modulo è dotato di funzionalità di comunicazione DeviceNet integrate, che consentono una trasmissione affidabile dei dati tramite cavi in rame schermati. Grazie al supporto del rilevamento automatico della velocità di trasmissione fino a 500 kbaud, BECKHOFF IP2332-B520 si adatta alle configurazioni di rete esistenti. Il design con isolamento elettrico garantisce un'elevata sicurezza operativa, separando l'elettronica di controllo interna dalle linee di comunicazione del fieldbus per proteggerle da disturbi e sovratensioni.

Caratteristiche

• Compatibilità con le reti DeviceNet, con supporto per le modalità di comunicazione bit strobe, polling, ciclica e change of state.
• Rilevamento automatico della velocità di trasferimento dei dati fino a un massimo di 500 kbaud.
• Supporto di configurazione integrato tramite la suite software BECKHOFF KS2000 o la messaggistica esplicita di un controller standard.
• Elevato grado di protezione dagli agenti esterni (IP65, IP66 e IP67) per l'installazione diretta sulle macchine.
• Isolamento elettrico di 500 V tra la tensione di controllo e la rete fieldbus.
• Sistema di connettori M8 per una semplice alimentazione della tensione di controllo e il collegamento in cascata a valle.

Applicazioni

• Architetture di controllo decentralizzate che richiedono moduli con montaggio diretto sulla macchina.
• Sistemi industriali di comunicazione e acquisizione dati basati su DeviceNet.
• Ambienti produttivi difficili, soggetti a polvere, umidità o esposizione a liquidi.

Specifiche tecniche

Generale

Fieldbus e comunicazione

Elettrica

Meccanica

Collegamenti / Interfacce

Linee guida per l'installazione

1. Assicurarsi che tutti gli alimentatori e le relative sorgenti elettriche siano completamente privi di tensione prima di iniziare l'installazione o la manutenzione.
2. Ispezionare l'involucro fisico del modulo per rilevare eventuali danni da trasporto o difetti strutturali prima del montaggio.
3. Montare il modulo direttamente sul macchinario o sulla piastra di montaggio, in una posizione di installazione variabile idonea, utilizzando dispositivi di fissaggio appropriati.
4. Verificare che la tensione di comando in ingresso sia conforme ai limiti nominali di 24 V CC prima di collegare l'alimentazione al connettore maschio M8.
5. Stabilire il collegamento al bus fisico DeviceNet utilizzando il connettore M12 a 5 poli con cavi schermati di alta qualità per prevenire le interferenze elettromagnetiche.
6. Fissare tutti i collegamenti M8 o M12 a valle, assicurandosi che tutte le prese di accoppiamento inutilizzate siano sigillate con cappucci protettivi per mantenere il grado di protezione IP65/66/67.
7. Applicare l'alimentazione e verificare che i LED diagnostici indichino il normale funzionamento e lo stato di comunicazione attivo sulla rete DeviceNet.

Configurazione e messa in servizio

Il BECKHOFF IP2332-B520 richiede una configurazione corretta del nodo per comunicare sulla rete DeviceNet. Gli utenti possono impostare i parametri e definire le interfacce diagnostiche utilizzando la suite software BECKHOFF KS2000 tramite l'interfaccia di configurazione, oppure direttamente tramite il controllore master utilizzando i canali di messaggistica esplicita standard di DeviceNet. Durante l'avvio iniziale, verificare sempre che la velocità di trasmissione e gli indirizzi delle stazioni corrispondano al piano della rete.
