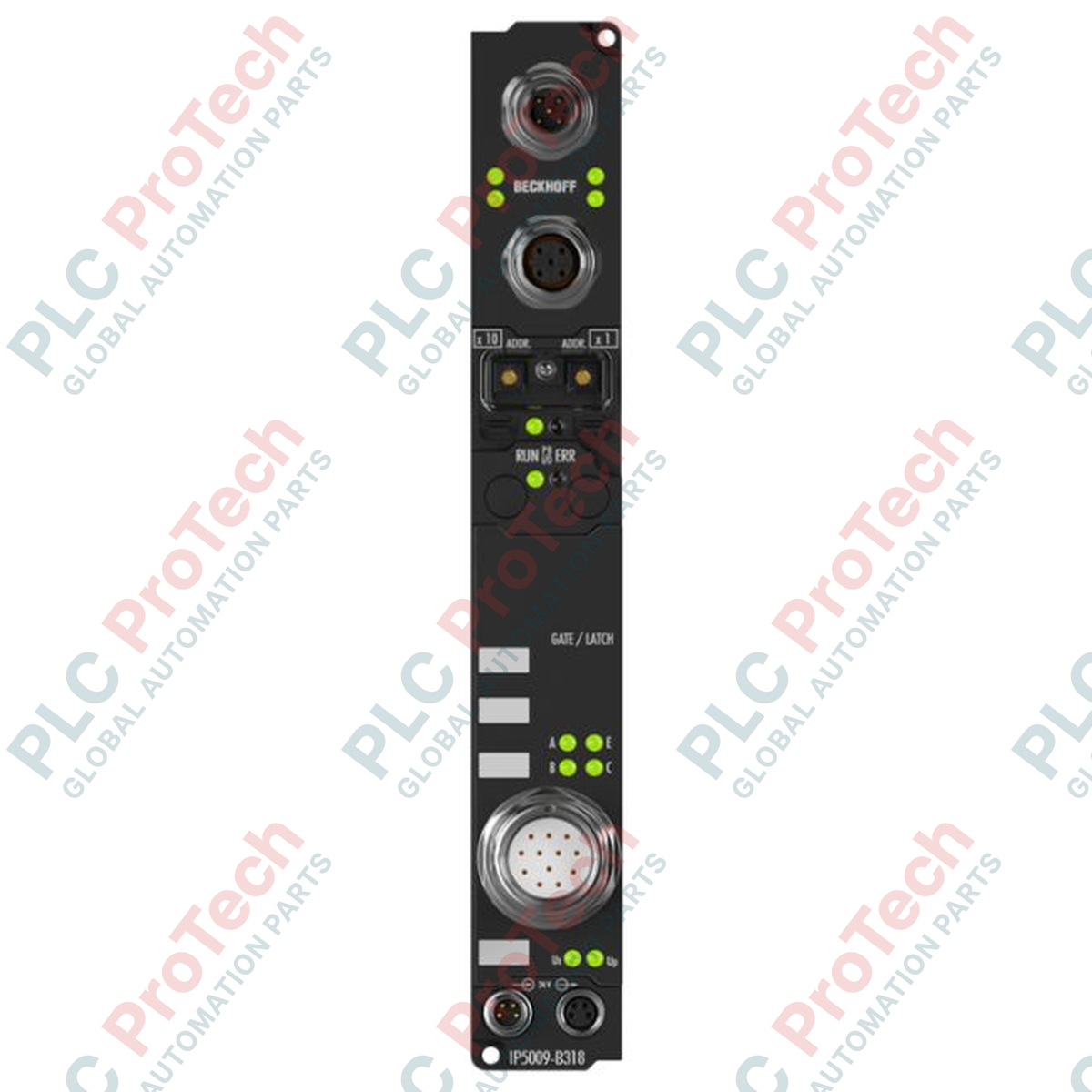

Modulo Fieldbus Box Beckhoff IP5009-B310

Descrizione

L'efficienza operativa decentralizzata viene ottenuta a livello della macchina con il Beckhoff IP5009-B310, un Fieldbus Box ad alte prestazioni progettato per interfacciare direttamente sensori e attuatori all'interno di una rete PROFIBUS DP. Eliminando la necessità di armadi di controllo protettivi, questa unità fornisce un collegamento fisico diretto al processo di campo. Il modulo supporta il rilevamento automatico della velocità di trasmissione fino a 12 Mbaud ed è pienamente compatibile con le estensioni DP-V1, consentendo opzioni di configurazione flessibili direttamente tramite il controllore master o lo strumento software specializzato KS2000. Il suo design robusto garantisce l'integrità strutturale e un'elevata affidabilità del segnale in condizioni di forte stress industriale.

Caratteristiche

• Interfaccia PROFIBUS ad alta velocità: il rilevamento automatico del baud rate fino a 12 Mbaud garantisce un'integrazione fluida della comunicazione con i PLC master.
• Flessibilità di configurazione: parametrizzazione completa supportata tramite l'interfaccia seriale KS2000 o direttamente dal sistema di controllo.
• Grado di protezione robusto IP65/66/67: l'alloggiamento sigillato di livello industriale consente l'installazione diretta sui macchinari senza protezioni aggiuntive.
• Disposizione dei connettori industriali: connessioni M12 codificate B standard per l'integrità del bus di campo, insieme a punti di terminazione dell'alimentazione M8.
• Diagnostica avanzata: monitoraggio dinamico dei livelli di carico e della tensione di controllo direttamente attraverso la rete di controllo.

Applicazioni

• Impianti di automazione decentralizzati e linee di assemblaggio per la produzione automobilistica.
• Sistemi di movimentazione dei materiali, trasportatori e impianti di smistamento.
• Ambienti di processo soggetti a forti vibrazioni che richiedono l'aggregazione diretta dei sensori sulla macchina.
• Installazioni di macchinari per il confezionamento che richiedono una distribuzione compatta degli I/O senza armadio.

Specifiche tecniche

Collegamenti e interfacce

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

IP5009-B310 funziona perfettamente nelle configurazioni PROFIBUS DP Master legacy e moderne. Quando si sostituiscono moduli Beckhoff della serie IP5000 meno recenti, verificare la configurazione del database GSD nel sistema di controllo. Utilizzare il kit di configurazione KS2000 per adattare la struttura della mappa dei canali e mantenere la piena compatibilità retroattiva senza riscrivere la logica del controllore.

Problemi applicativi e note di progettazione

Tenere presente che il limite di corrente dell'alimentazione dei sensori è fissato a un massimo di 0,5 A. Il superamento di questo limite termico complessivo causerà arresti automatici di autoprotezione sul percorso di alimentazione ausiliaria a 24 V, con conseguenti disconnessioni dei sensori e perdita della diagnostica dei nodi di rete. Calcolare il carico cumulativo dei sensori durante la configurazione iniziale del cablaggio.

Suggerimenti per la messa in servizio e il cablaggio

Per garantire l'integrità del segnale fino a 12 Mbaud, assicurarsi di utilizzare cavi PROFIBUS standard con codifica B. I cavi sensore standard con codifica A non devono mai essere forzati nella porta di comunicazione. È obbligatoria la terminazione attiva sul nodo fisicamente finale del segmento per eliminare le riflessioni.

Linee guida per l'installazione
