BECKHOFF EPP3744-1041 EtherCAT P Box

Descrizione

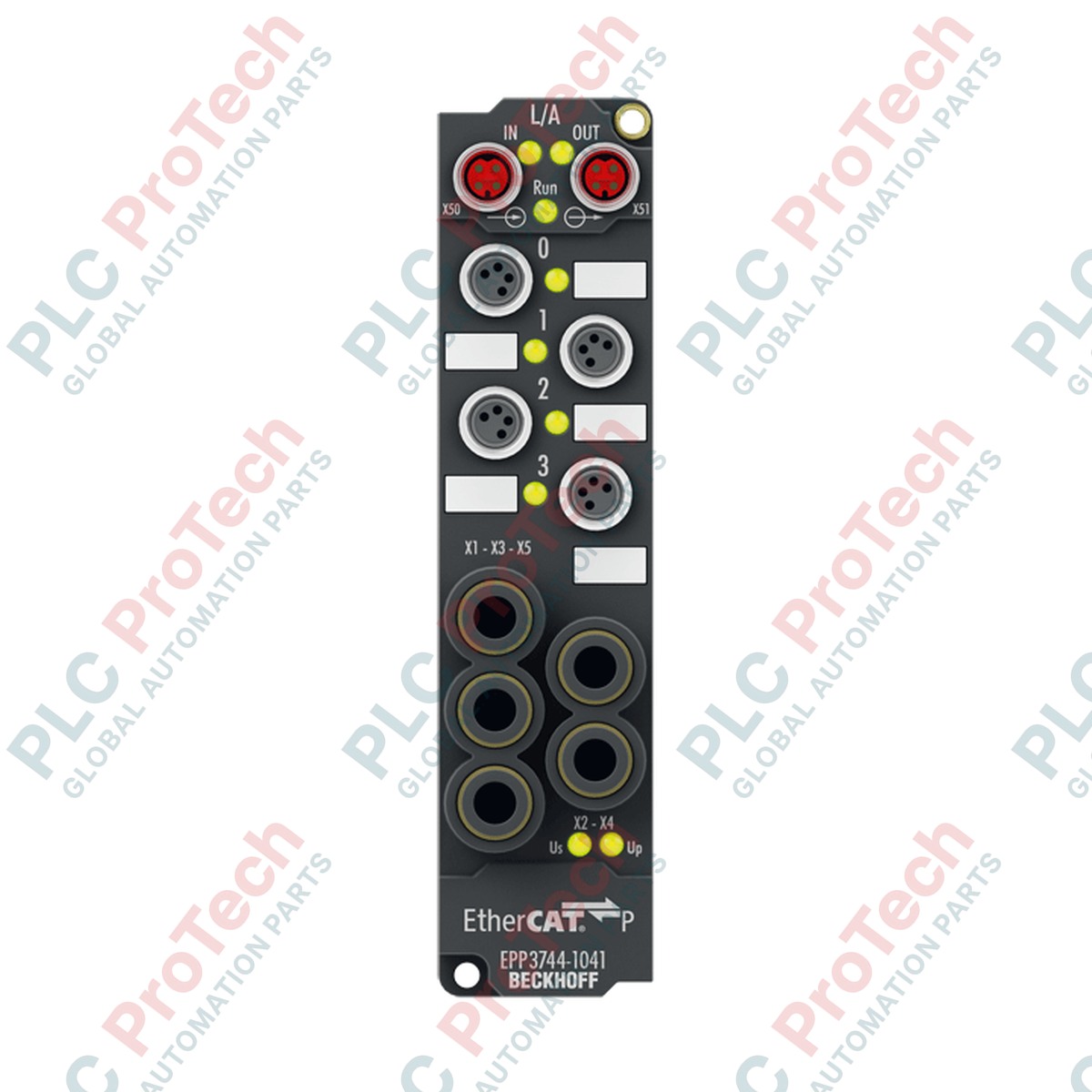

BECKHOFF EPP3744-1041 è un EtherCAT P Box ad alte prestazioni progettato per la misurazione diretta della pressione relativa e differenziale dell'aria su macchinari e apparecchiature. Questo modulo salvaspazio combina quattro ingressi di pressione dell'aria, sei ingressi digitali e due uscite digitali in un unico alloggiamento industriale decentralizzato e altamente protetto. Integrando la misurazione pneumatica della pressione con l'elaborazione I/O digitale multicanale a livello macchina, semplifica le architetture di sistema ed elimina la necessità di lunghi percorsi per i tubi pneumatici.

Operando nella rete di sistema EtherCAT P, BECKHOFF EPP3744-1041 integra la comunicazione EtherCAT ad alta velocità e le linee di alimentazione a 24 V CC (sia la tensione di controllo Us sia l'alimentazione delle periferiche Up) in un unico cavo unificato. Il collegamento avviene tramite connessioni a vite M8 standard con codifica P, riducendo significativamente la complessità del cablaggio, abbreviando i tempi di assemblaggio e minimizzando lo spazio necessario per l'installazione sulle macchine fisiche prive di armadi di controllo tradizionali.

Caratteristiche

• Interfaccia multifunzionale con quattro ingressi di pressione dell'aria, sei ingressi digitali e due uscite digitali.
• Connettività EtherCAT P unificata, che combina la trasmissione dei dati e la distribuzione dell'alimentazione tramite due porte M8 con codifica P.
• Ampia capacità di misurazione della pressione dell'aria, con intervalli da 0 a 7 bar (da 0 a 100 psi) e da -7 a 7 bar (da -100 a 100 psi).
• Uscite digitali singolarmente protette contro i cortocircuiti, in grado di fornire fino a 0,5 A per canale.
• Supporto per Distributed Clocks per consentire cicli di misurazione precisi e sincronizzati nell'intero sistema di automazione.
• Connessioni pneumatiche push-in integrate da 6 mm per l'installazione diretta dei tubi senza utensili.
• Elevata resistenza fisica grazie ai gradi di protezione IP65, IP66 e IP67, che consentono l'installazione in ambienti umidi, polverosi o gravosi.

Applicazioni

• Monitoraggio pneumatico e controllo in tempo reale della pressione dell'aria nei sistemi di assemblaggio automatizzati.
• Rilevamento della pressione differenziale e del vuoto su organi terminali pick-and-place.
• Integrazione decentralizzata di sensori montati sulla macchina per sistemi di movimentazione dei materiali e impianti di trasporto.
• Monitoraggio diretto delle macchine in processi industriali gravosi che richiedono una distribuzione I/O con elevato grado di protezione.

Specifiche tecniche

Specifiche generali

Specifiche pneumatiche e dei segnali

Specifiche elettriche e di comunicazione

Specifiche meccaniche e ambientali

Collegamenti / Interfacce

Linee guida per l'installazione

1. Verificare che il modello ricevuto sia BECKHOFF EPP3744-1041 e che corrisponda ai requisiti di configurazione del sistema.
2. Assicurarsi che l'alimentazione elettrica della linea EtherCAT P sia completamente disinserita prima del montaggio o di apportare modifiche ai collegamenti.
3. Prima dell'installazione, ispezionare l'involucro esterno, le prese elettriche M8 e i raccordi pneumatici per individuare eventuali danni fisici visibili.
4. Fissare saldamente la scatola direttamente al telaio della macchina utilizzando viti di montaggio standard, assicurando una posizione stabile e a basse vibrazioni.
5. Collegare le linee pneumatiche inserendo saldamente i tubi dell'aria da 6 mm nei raccordi a innesto rapido, verificando che la tenuta sia sicura ed ermetica.
6. Collegare i cavi EtherCAT P M8 codificati P alle prese del bus e serrare i collegamenti a vite per garantire una corretta messa a terra e una tenuta conforme al grado IP.
7. Collegare i sensori e gli attuatori digitali alle rispettive prese I/O M8 a 4 pin.
8. Eseguire la configurazione e il collaudo del sistema utilizzando il software TwinCAT per verificare gli stati digitali corretti e misurazioni precise della pressione in tempo reale.
