BECKHOFF Fieldbus Box IP6002-B810

Descrizione

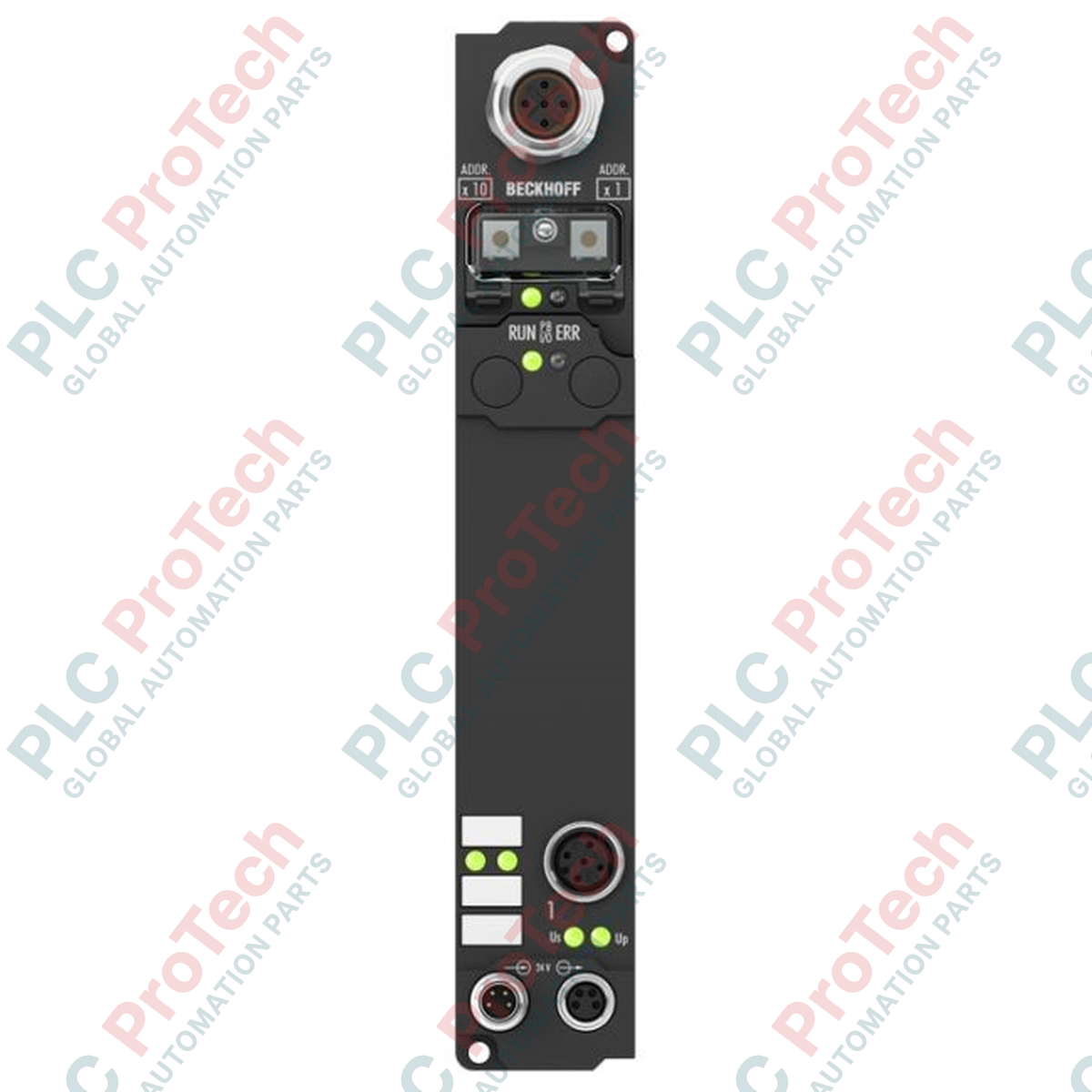

Il BECKHOFF IP6002-B810 è un Fieldbus Box decentralizzato e robusto, progettato per l'installazione diretta sulla macchina senza un quadro elettrico di protezione. Utilizzando un protocollo di trasmissione seriale aperto e documentato, questo modulo consente la comunicazione diretta con segnali periferici digitali e analogici. Funge da punto di integrazione per le installazioni distribuite sulle macchine, offrendo una gestione affidabile dei dati e un'elevata protezione ambientale.

Il dispositivo dispone di un'interfaccia di comunicazione RS485 integrata, instradata attraverso un robusto connettore M12 a 5 pin, codificato B. La parametrizzazione, la diagnosi e la configurazione del modulo vengono eseguite tramite lo strumento software standard BECKHOFF KS2000, consentendo una semplice integrazione nelle configurazioni esistenti. Per semplificare l'installazione, il modulo include collegamenti di alimentazione M8 standardizzati, che garantiscono un'alimentazione sicura e un collegamento a valle integrato per il collegamento in cascata dell'alimentazione ai moduli adiacenti.

Caratteristiche

• Implementa un protocollo di comunicazione seriale aperto e completamente documentato, per un'ampia compatibilità di sistema.
• Dispone di un'unica presa M12 a 5 pin, codificata B, per il collegamento dell'interfaccia bus principale.
• Compatibile con lo strumento software BECKHOFF KS2000 per una configurazione software semplice.
• Dotato di interfacce elettriche M8 a 4 pin sia per l'alimentazione in ingresso sia per la distribuzione a valle.
• Fornisce l'isolamento elettrico interno tra la tensione di controllo e la rete Fieldbus.
• Dispone di un involucro con grado di protezione IP65, IP66 e IP67, che consente diverse posizioni di installazione direttamente sui macchinari.

Applicazioni

• Automazione industriale distribuita e acquisizione dati senza quadro elettrico di controllo.
• Instradamento decentralizzato dei segnali su sistemi di confezionamento, macchinari per la movimentazione dei materiali e reti di trasportatori.
• Ambienti operativi difficili che richiedono nodi Fieldbus a montaggio diretto con classe di protezione elevata.

Specifiche tecniche

Generale

Caratteristiche elettriche e segnali

Interfacce e collegamenti

Caratteristiche meccaniche e ambientali

Linee guida per l'installazione

1. Assicurarsi che l'alimentazione dell'intero sistema di automazione sia completamente disinserita prima del montaggio.
2. Montare saldamente il modulo utilizzando gli appositi fori di montaggio integrati sul telaio della macchina, in una posizione variabile e adeguata all'applicazione.
3. Collegare il cavo di comunicazione del bus di campo alla presa M12 B-coded a 5 pin, assicurandosi che il connettore sia inserito correttamente per mantenere il grado di protezione contro l'ingresso.
4. Fornire la tensione di controllo a 24 V CC alla porta di alimentazione maschio M8 a 4 pin. Se si deve instradare l'alimentazione ai moduli successivi, collegare la porta downstream femmina M8 all'unità successiva.
5. Eseguire i parametri di configurazione e messa in servizio nell'ambiente KS2000.
6. Attivare il sistema e verificare la diagnostica operativa standard tramite gli indicatori di stato del sistema.
