Terminale bus Beckhoff KL1512 contatore su/giù a 2 canali

Panoramica del prodotto

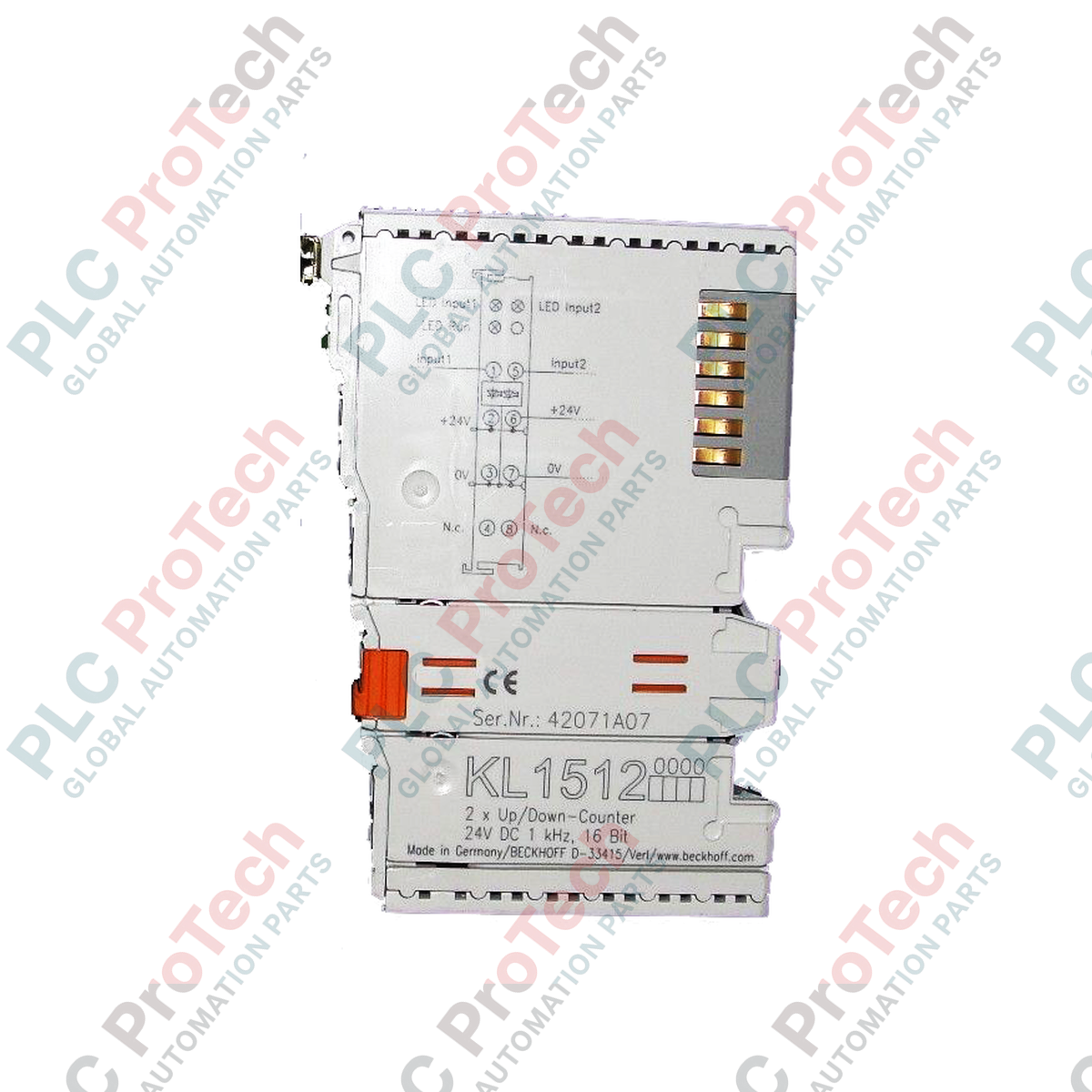

Il KL1512 (KL 1512) Bus Terminal è un contatore bidirezionale a 2 canali ad alta precisione, progettato per un'integrazione perfetta nell'ecosistema K-Bus di Beckhoff. Progettato per garantire affidabilità nella produzione discreta e nella movimentazione dei materiali, questo modulo da 16 bit conta efficacemente gli impulsi binari e trasmette lo stato del contatore in tempo reale ai controllori di livello superiore tramite un'interfaccia galvanicamente isolata. In ambienti industriali come gli impianti di smistamento automatizzato e i centri di lavorazione CNC, il KL1512 è un componente essenziale per il rilevamento della posizione e il monitoraggio del flusso. Il suo robusto design con isolamento galvanico garantisce l'integrità del segnale anche in ambienti elettricamente rumorosi, riducendo significativamente i tempi di fermo imprevisti e migliorando le prestazioni deterministiche complessive dell'architettura di automazione.

Configurazione tecnica

L'architettura del KL1512 è ottimizzata per la versatilità e la facilità di implementazione nelle applicazioni indipendenti dal bus di campo. Ciascuno dei due canali indipendenti può essere configurato singolarmente per funzionare come contatore avanti o indietro con una profondità di 16 bit, offrendo un intervallo di conteggio da 0 a 65535. Il modulo presenta una frequenza di base di 1 kHz, risultando ideale per semplici attività di conteggio in cui non è richiesto il feedback di encoder a velocità ultraelevata, ma la precisione è fondamentale. I diodi a emissione luminosa (LED) integrati forniscono una diagnostica visiva immediata, indicando lo stato del segnale di ciascun ingresso. L'alloggiamento compatto da 12 mm consente il montaggio ad alta densità su guida DIN, massimizzando lo spazio nell'armadio di controllo e mantenendo al contempo un'efficiente dissipazione termica.

Specifiche tecniche

Domande frequenti tecniche

Come si passa dalla modalità di conteggio avanti a quella di conteggio indietro sul KL1512?

La direzione del conteggio viene generalmente definita tramite il byte di controllo nell'immagine di processo del PLC oppure configurata attraverso le impostazioni del TwinCAT System Manager. Ciò consente una regolazione dinamica in base ai requisiti specifici della sequenza di movimento o della logica di processo.

Il KL1512 è compatibile con gli encoder incrementali standard?

Il KL1512 è progettato per il conteggio di semplici impulsi binari. Sebbene possa elaborare impulsi provenienti da sensori o encoder a basse frequenze (fino a 1 kHz), non supporta segnali differenziali ad alta velocità né la valutazione della fase in quadratura. Per l'integrazione di encoder ad alta velocità RS422 o TTL a 5 V, si consiglia la serie KL5xxx di Beckhoff.

Quali funzioni diagnostiche sono disponibili per la risoluzione dei problemi di perdita del segnale?

Il terminale dispone di due LED di stato verdi che rispecchiano lo stato degli ingressi. Se il LED non si attiva durante un impulso fisico, è necessario verificare l'alimentazione di campo a 24 VCC e controllare l'integrità del cablaggio sui punti di collegamento del terminale.

Guida all'installazione e all'ingegneria

• Integrità del segnale e messa a terra: Per ridurre al minimo le interferenze elettromagnetiche (EMI) nei cavi lunghi, assicurarsi che i fili del segnale siano tenuti separati dalle linee di alimentazione ad alta tensione. Sebbene il KL1512 disponga di isolamento elettrico, negli ambienti ad alta rumorosità si consiglia di utilizzare cavi a doppino intrecciato schermati per gli ingressi a impulsi a 24 VCC.

• Montaggio del terminale: Assicurarsi che il Bus Terminal sia agganciato saldamente alla guida DIN (EN 60715). Mantenere pulita la superficie di contatto dei contatti di alimentazione placcati in oro (inserimento laterale) per garantire una comunicazione K-bus stabile tra i moduli adiacenti.

• Gestione dell'alimentazione: Assicurarsi che l'alimentazione dei contatti di potenza (24 VCC) sia adeguatamente filtrata. Picchi di tensione superiori a 30 VCC possono danneggiare i circuiti interni di rilevamento. Utilizzare sempre un alimentatore industriale regolato per gli ingressi lato campo.
